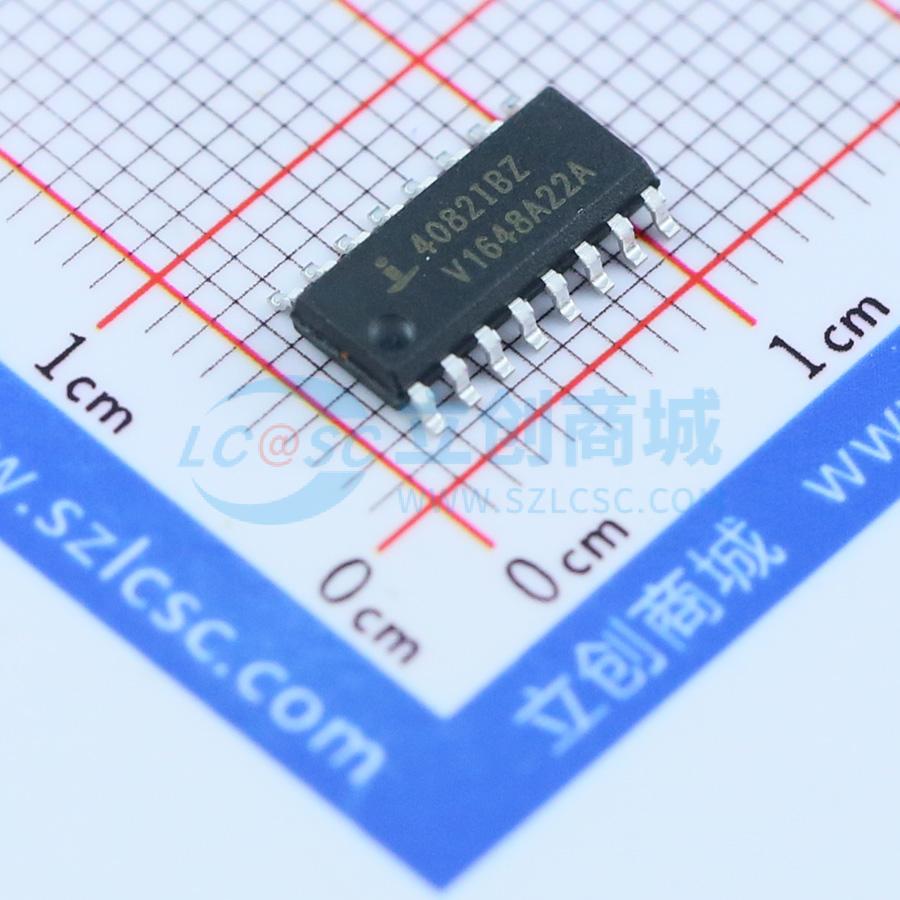

HIP4082IBZT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 80V/1.25A H全桥MOS管驱动器芯片
品牌名称: RENESAS(瑞萨)/IDT
商品型号: HIP4082IBZT
商品编号: C50123
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.388克(g)

商品参数

商品概述

HIP4082是一款中频、中压H桥N沟道MOSFET驱动IC，提供16引脚塑料SOIC (N)和DIP封装。 HIP4082 H桥驱动器专门针对PWM电机控制和UPS应用，使基于桥接的设计变得简单灵活。该器件工作电压最高可达80V，最适合中等功率水平的应用。与HIP4081类似，它具有灵活的输入协议，可驱动除会导致直通情况之外的所有可能的开关组合。HIP4082降低了驱动电流，允许采用更小的封装，并且具有更宽范围的可编程死区时间（0.1至4.5μs），使其非常适合高达200kHz的开关频率。HIP4082不包含内部电荷泵，但采用了上驱动电路的非锁存电平转换控制。这组特性和规格针对尺寸和成本至关重要的应用进行了优化。对于需要更高驱动能力的应用，建议使用HIP4080A和HIP4081A。

商品特性

可独立驱动半桥或全桥配置中的4个N沟道FET
自举电源最大电压可达95VDC
在50℃的自由空气中驱动1000pF负载，典型上升和下降时间为15ns
用户可编程死区时间（0.1至4.5μs）
DIS（禁用）功能可覆盖输入控制，拉低时可刷新自举电容
输入逻辑阈值与5V至15V逻辑电平兼容
直通保护
欠压保护
提供无铅加退火版本（符合RoHS标准）

应用领域

UPS系统
直流电机控制
全桥电源
开关功率放大器
噪声消除系统
电池供电车辆
外设
中/大型音圈电机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交53单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	负载类型	MOSFET
	驱动通道数	4
	灌电流(IOL)	1.3A

	属性	参数值
	工作电压	8.5V~15V
	上升时间(tr)	9ns
	下降时间(tf)	9ns
	工作温度	-55℃~+125℃
	静态电流(Iq)	2.3mA
