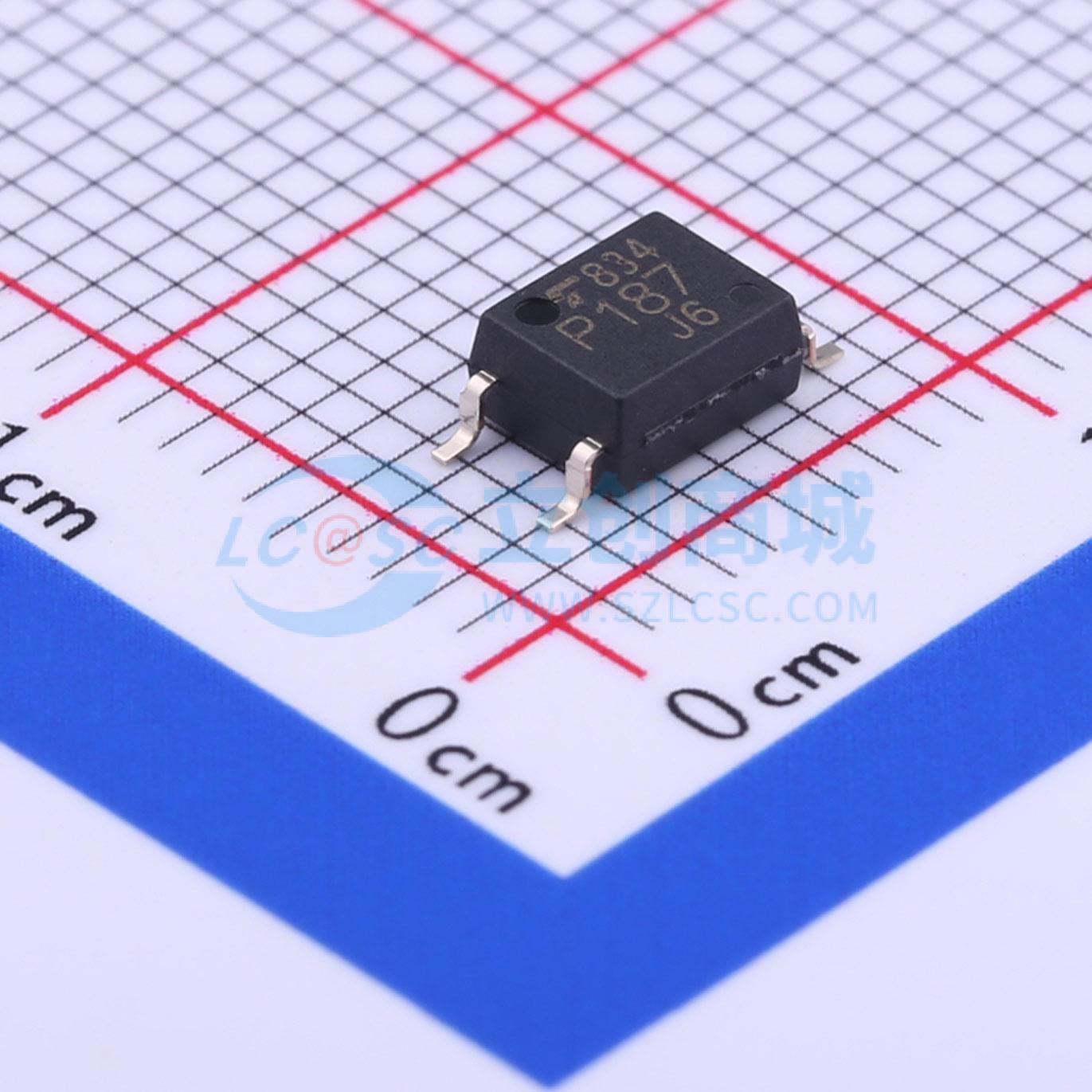

温馨提醒：图片仅供参考，商品以实物为准
TLP187(TPL,E
TLP187(TPL,E
- 描述
- 大电流传输比，可直接驱动小型继电器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP187(TPL,E
- 商品编号
- C50180
- 商品封装
- SOIC-4-175mil
- 包装方式
- 编带
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 150mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 300V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 1.2V@10mA,100mA | |
| 上升时间(tr) | 40us | |
| 下降时间 | 15us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 1000% | |
| 正向电流(If) | 50mA |
1、高驱动电流,高电流传输比,高集电集-发射极电压,可以直接驱动小型继电器。
2、内置了续流二极管，防止感性负载对损害光耦，保证了器件的安全性。
3、小体积贴片SO-4封装，适合精密的高密度电路板。

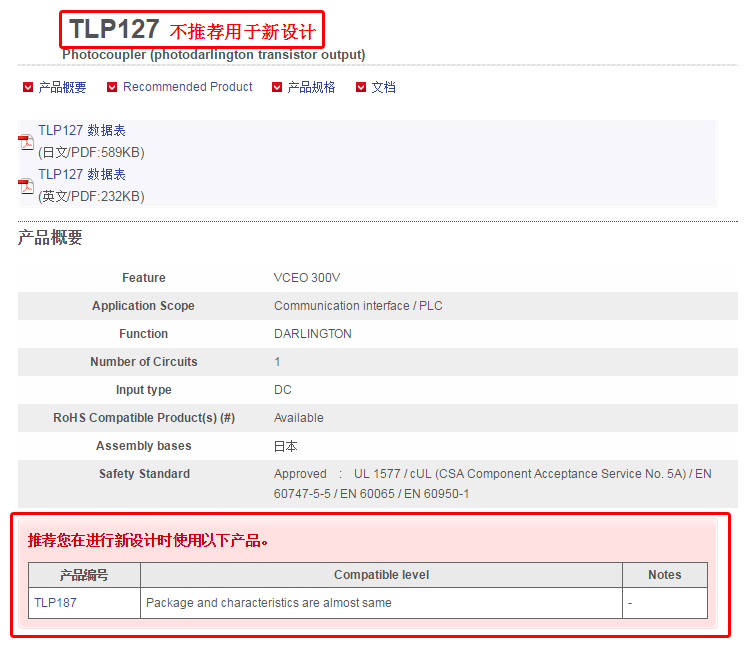

4、东芝官网，已经推荐使用TLP187，代替TLP127用于新设计！以下是官网截图！
一、基本参数
| 最小值 | 典型值 | 最大值 | |
| 二极管压降（VF） | 1.1V | 1.25V | 1.4V |
| 二极管电流（IF） | 50mA |
||
| 集电极电流（IC） | 150mA |
||
| 集电集-发射极电压（VCEO） | 300V | ||
| 发射极-集电集电压（VECO） | 5V | ||
| 集电集-发射极暗电流（ICEO） | 10nA | 200nA | |
| 电流传输比（CTR） | 1000% | 4000% | |
| 隔离电压（VISO） | 3750 | ||
| 上升沿时间（tr） | 40μs | ||
| 下降沿时间（tf） | 15μs |
二、主要应用场合
1. PLC，I/O接口，家用电器，电话机，逆变器，变频器等领域。
2. 高可靠控制板的继电器隔离驱动。继电器因为其构造，对高速干扰抑制能力不强！
3. 高电压隔离驱动场合。

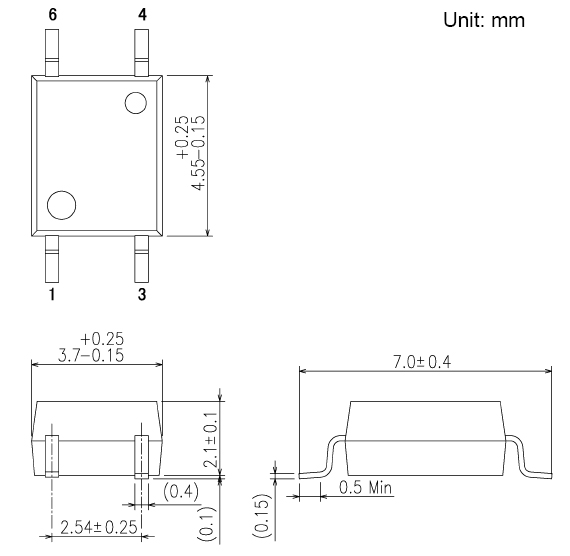

三、封装尺寸
