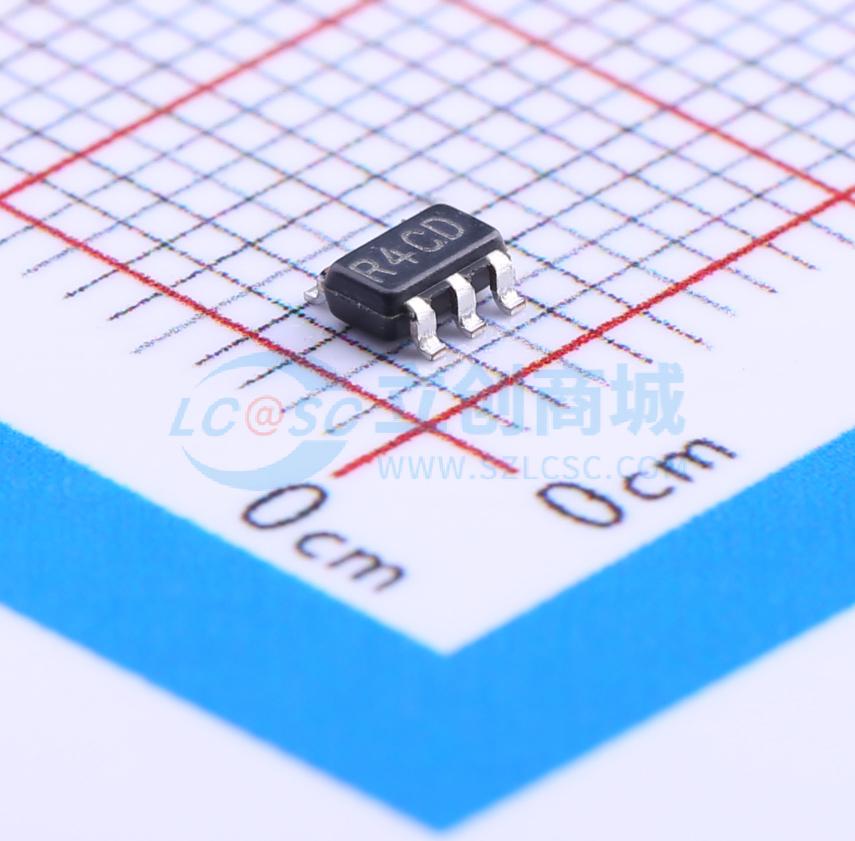

温馨提醒：图片仅供参考，商品以实物为准

LM4132DMF-2.5/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM4132 具有关断和使能功能的 0.05%、20ppm/°C 温漂、精密串联基准电压
品牌名称: TI(德州仪器)
商品型号: LM4132DMF-2.5/NOPB
商品编号: C50063
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

LM4132系列精密电压基准源的性能可与最佳激光微调双极基准源相媲美，但采用了具有成本效益的CMOS技术。这一突破的关键在于，在CMOS带隙架构中使用EEPROM寄存器来校正曲率、温度系数和精度，该架构允许进行封装级编程，以克服组装偏移。在将裸片组装到塑料封装中时，电压精度和温度系数的偏移限制了采用激光技术微调的基准源的精度。与其他LDO基准源不同，LM4132能够提供高达20mA的电流，并且不需要输出电容或缓冲放大器。这些优势以及SOT23封装对于空间受限的应用至关重要。串联基准源比并联基准源的功耗更低，因为它们在无负载条件下无需使最大可能负载电流处于闲置状态。这一优势、低静态电流（60μA）和低压差电压（400mV）使LM4132非常适合电池供电的解决方案。 LM4132有五个等级（A、B、C、D和E）可供选择，以提供更大的灵活性。最高等级的器件（A）初始精度为0.05%，指定温度系数为10ppm/°C或更低，而最低等级的器件（E）初始精度为0.5%，温度系数为30ppm/°C。

商品特性

输出初始电压精度0.05%
低温温度系数10ppm/°C
低电源电流60μA
使能引脚，支持3μA关断模式
20mA输出电流
电压选项：1.8V、2.048V、2.5V、3.0V、3.3V、4.096V
提供定制电压选项（1.8V至4.096V）
0mA时，VIN范围为VREF + 400mV至5.5V
使用低ESR陶瓷电容时稳定
SOT23 - 5封装
LM4132AQ1/BQ1/CQ1/DQ1/EQ1符合AEC Q - 100 1级标准，采用汽车级工艺流程制造

应用领域

仪器仪表与过程控制
测试设备数据采集系统
基站
伺服系统
便携式电池供电设备
汽车与工业领域
精密稳压器
电池充电器
通信
医疗设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	2.9V~5.5V
	输出电压	2.5V
	输出电流	20mA
	精度	±0.4%

	属性	参数值
	温度系数	20ppm/℃
	电压基准类型	串联
	静态电流(Iq)	100uA
	噪声(0.1Hz-10Hz)	240uVp-p
	工作温度	-40℃~+125℃@(Tj)
