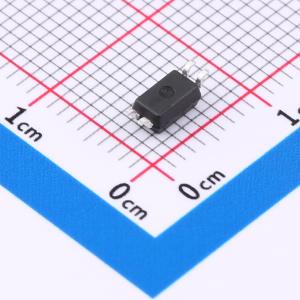

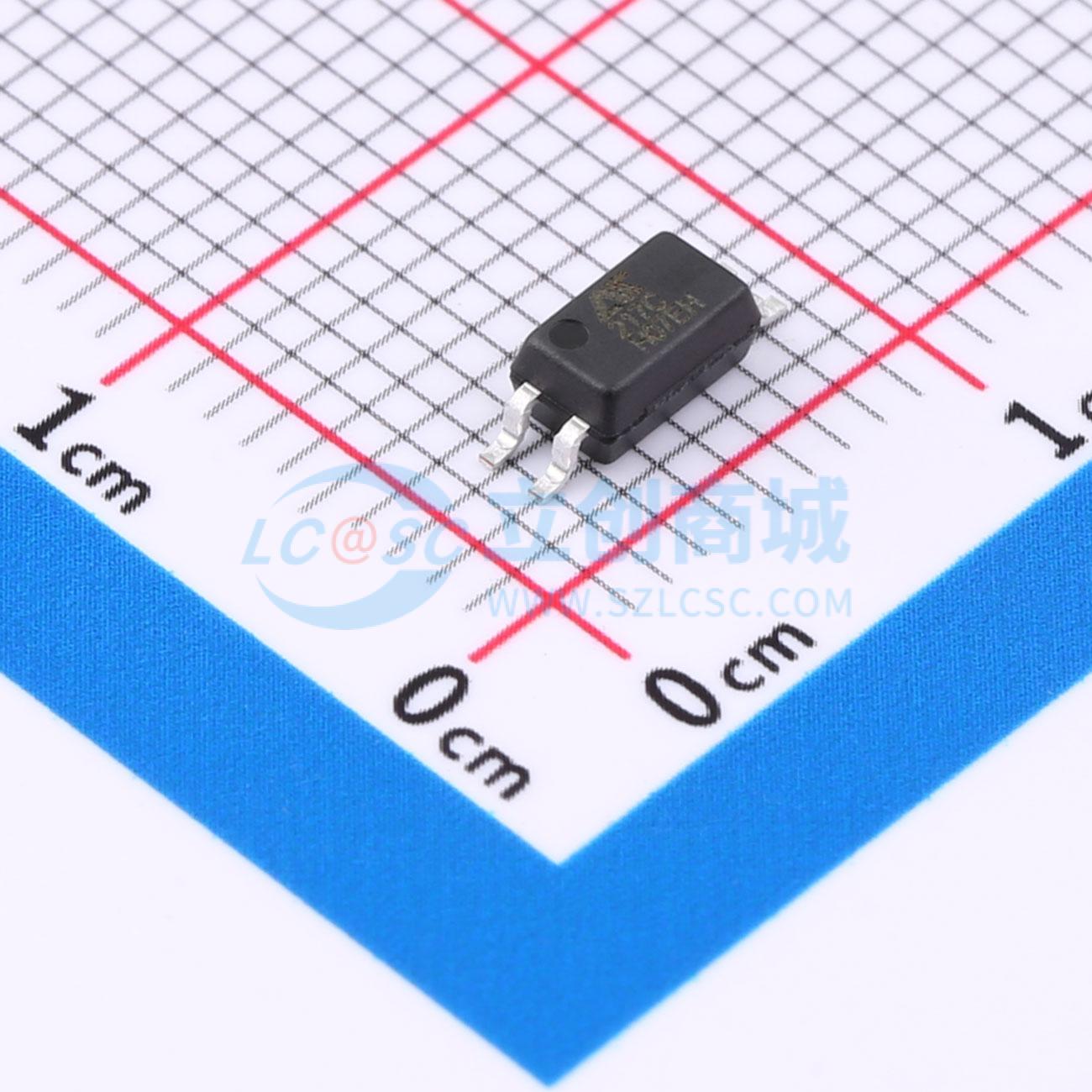

ACPL-217(AT)
晶体管光耦
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ACPL-217(AT)是一款由发光二极管和光电晶体管组成的光电耦合器。 四引脚封装 ( SSOP4)。广泛应用于：开关电源、智能电表、工业控制、测量仪器、办公设备、白色家电等。
- 品牌名称
- AOTE(奥特)
- 商品型号
- ACPL-217(AT)
- 商品编号
- C48686290
- 商品封装
- SSOP-4
- 包装方式
- 编带
- 商品毛重
- 0.12622克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@10mA,1mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 2us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
ACPL - 217(AT)是一款由发光二极管和光电晶体管组成的光电耦合器。四引脚封装（SSOP4）。The ACPL - 217(AT) is a photoelectric coupler composed of light - emitting diode and phototransistor. It is packaged in a 4 - pin package at SSOP4.
商品特性
- 电流转换比(CTR)范围: ≥ 80%（IF = 5mA, VCE = 5V, Ta = 25°C）
- 输入 - 输出隔离电压 (VISO = 3750 Vrms）
- 集电极 - 发射极击穿电压 BVCEO ≥ 80V
- 工作温度： -55°C ~ 110°C
- 符合加强绝缘标准
- 符合安规标准：UL1577，VDE DIN EN60747 - 5 - 5（VDE 0884 - 5），CQC11 - 471543 - 2022
应用领域
- 开关电源，智能电表
- 工业控制，测量仪器
- 办公设备，比如复印机
- 家用电器，比如空调、风扇、热水器等
