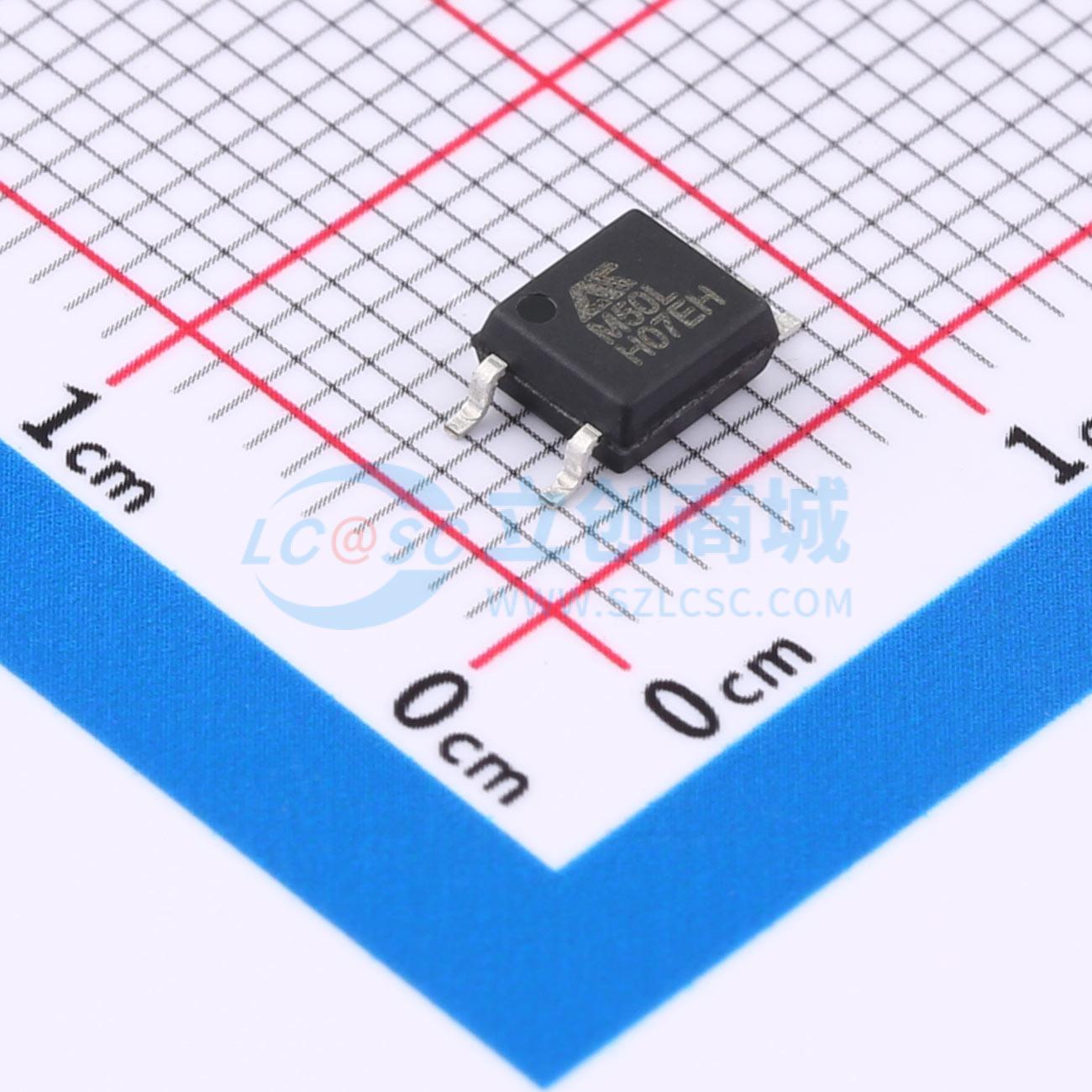

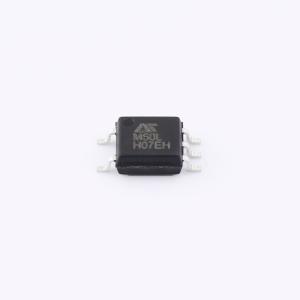

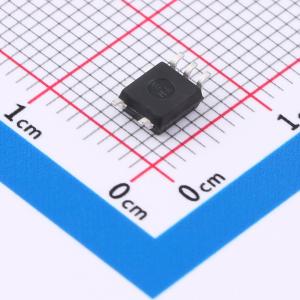

ACPL-M50L(AT)
高速光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ACPL-M50L(AT)由一个 850nm 的 AlGaAs LED 光学耦合到一个高速光电检测器组成。广泛应用于：CMOS-LSTTL-TTL 的输出接口、通信设备、电机驱动器等。
- 品牌名称
- AOTE(奥特)
- 商品型号
- ACPL-M50L(AT)
- 商品编号
- C48686294
- 商品封装
- SOP-5
- 包装方式
- 编带
- 商品毛重
- 0.208233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~18V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 5kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 15% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 800ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 800ns | |
| 输入阈值电流(FH) | 20mA | |
| 输出电流 | 8mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | 20V | |
| 正向压降(Vf) | 1.45V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 功能特性 | 开集电极输出 |
商品概述
ACPL-M50L(AT)是一种单通道高速光耦合器，由一颗850nm AlGaAs LED与一个高速光电探测器晶体管通过光学耦合构成。其光电探测器偏置端子的独立连接，通过降低输入晶体管的基极-集电极电容，使得其速度相较于传统光电晶体管型光耦合器提升了100倍。
商品特性
- 高速：比特率达1 MBit/s
- 高隔离电压：输入与输出间隔离电压为3750 V rms
- 兼容TTL电平
- 集电极开路输出
- 符合安全标准：UL1577、VDE DIN EN60747-5-5 (VDE 0884-5)、CQC11-471543-2022
应用领域
- CMOS、LSTTL、TTL数字接口电平转换
- 通信设备
- 电机驱动中的功率晶体管隔离
- 低速光电晶体管光耦合器的替代
