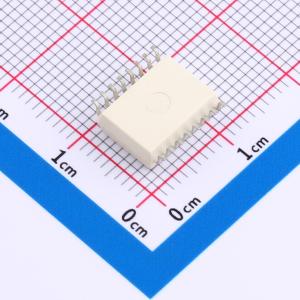

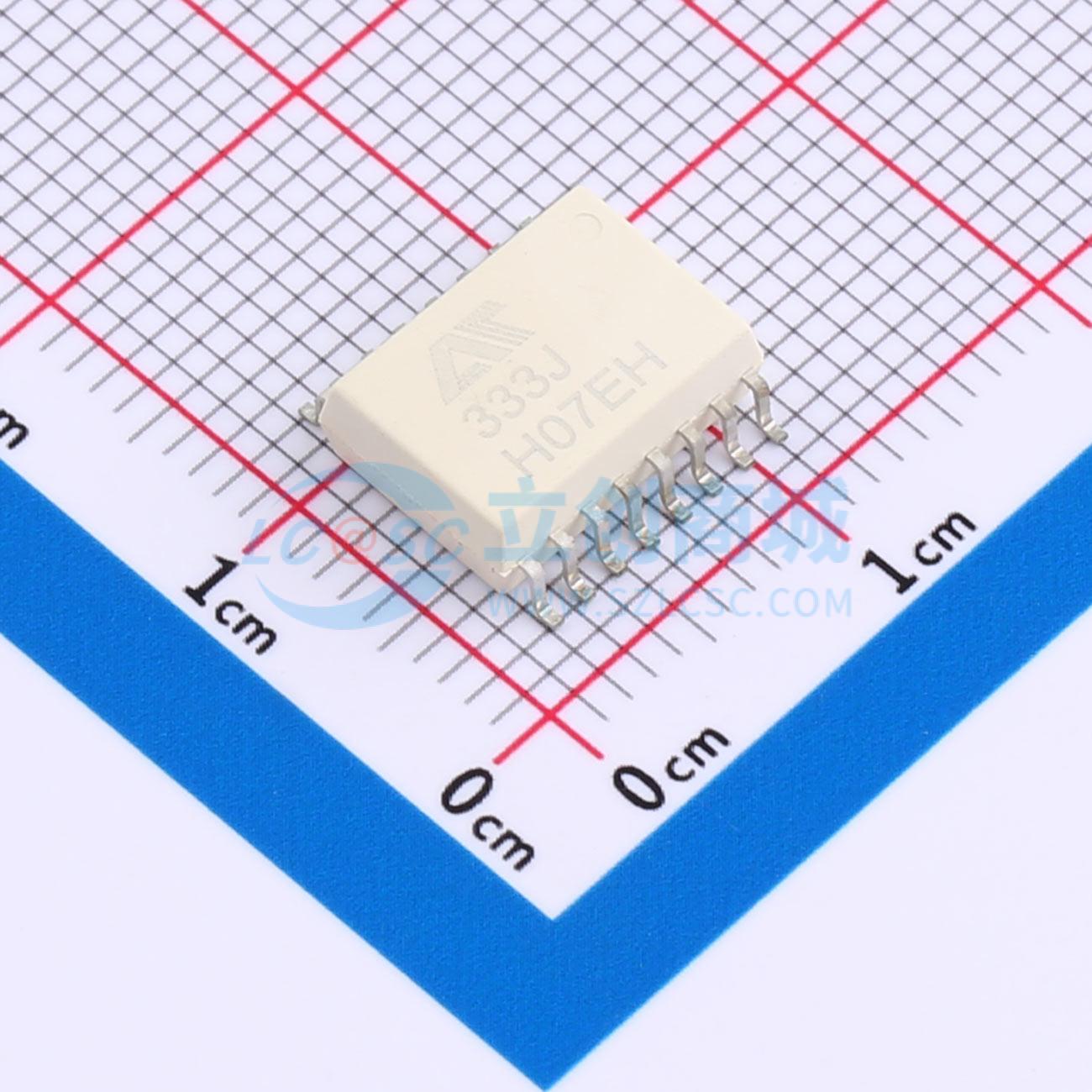

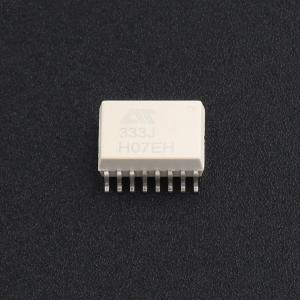

ACPL-333J(AT)
栅极驱动光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ACPL-333J(AT) 具有一个AlGaAs LED。LED与具有功率输出级的集成电路光学糯合。非常适合驱动电机控制逆变器应用中的功率 IGBTs 和 MOSFETs。广泛应用于：隔离型IGBT或隔离型功率MOSFET的栅极驱动、交流和无刷式直流电机驱动器、工业逆变器、不间断电源（UPS）。
- 品牌名称
- AOTE(奥特)
- 商品型号
- ACPL-333J(AT)
- 商品编号
- C48686298
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.794克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| CMTI(kV/us) | 50kV/us | |
| 驱动侧工作电压 | 15V~30V | |
| 峰值输出电流 | 2.5A | |
| 传播延迟 tpHL | 250ns | |
| 传播延迟 tpLH | 250ns |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5kV | |
| 工作温度 | -40℃~+110℃ | |
| 正向压降(Vf) | 1.6V | |
| 直流反向耐压(Vr) | 5V | |
| 下降时间(tf) | 50ns | |
| 输入侧工作电压 | 3.3V~5.5V | |
| 上升时间(tr) | 50ns | |
| 功能特性 | IGBT软关断；有源米勒钳位；退饱和检测；带滞后的欠压锁定 |
商品概述
ACPL-333J(AT)包含一个AlGaAs LED，该LED与集成功率输出级的集成电路光耦合。该器件非常适合驱动电机控制逆变器应用中的功率IGBT和MOSFET。其提供的电压和电流使其非常适合直接驱动额定值高达1200V和150A的IGBT。对于更高额定值的IGBT，该器件可用于驱动分立式功率级，进而驱动IGBT栅极。其绝缘电压VIORM = 1230VPEAK。
商品特性
- 最大输出峰值电流：2.5A
- 最小输出峰值电流：2.0A
- 最大传播延迟：250ns
- 饱和度侦测
- 米勒钳位
- 1.7A的米勒钳位，该脚不用时必须和VEE短接
- 带滞后的欠压锁定保护
- 隔离的开路集电极故障反馈
- SO-16封装
- 100ns最大脉宽失真
- VCM = 1500V时最小共模抑制比：50kV/μs
- 最大供电电流ICC(max) < 4.5 mA
- VCC工作范围：15 V ~ 30 V
- 工作温度：-40℃ ~ +110℃
- IGBT软关断
- 符合AEC-Q101车规标准
- 安全和监管批准
- CQC认证：GB4943.1-2022
- UL认证：UL1577
- VDE认证：DIN EN IEC 60747-5-5 (VDE 0884-5): 2021-10；EN IEC 60747-5-5: 2020
应用领域
- 隔离型IGBT或功率MOSFET栅极驱动
- 交流和直流无刷电机驱动器
- 工业逆变器
- 不间断电源
