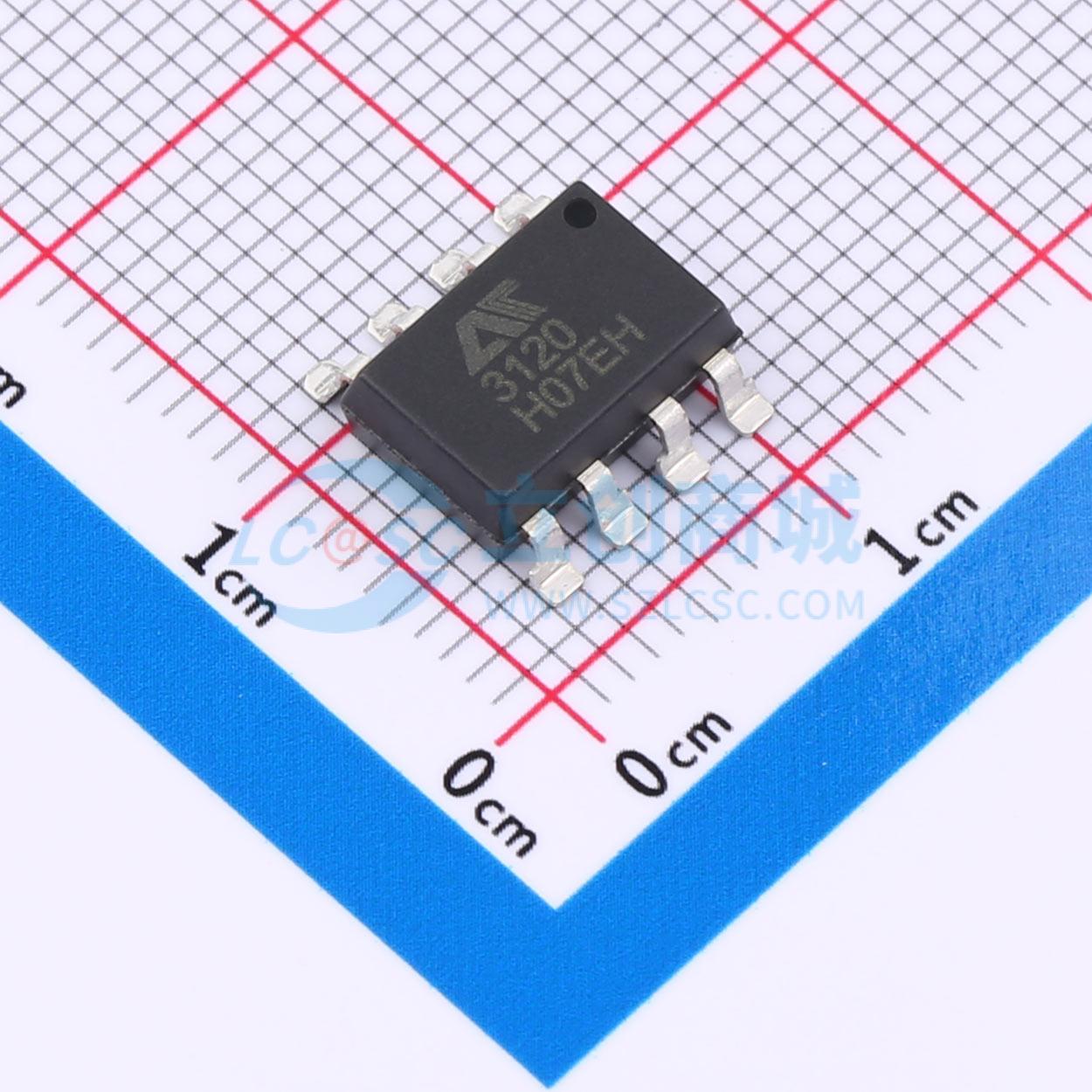

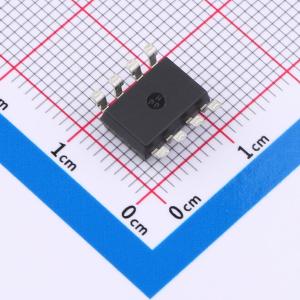

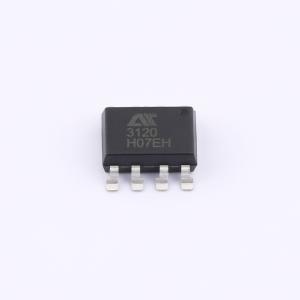

温馨提醒：图片仅供参考，商品以实物为准
HCPL-3120(AT)
栅极驱动光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HCPL-3120(AT) 是一种输出电流为 2.5A的栅极驱动光电耦合器，具有一个砷化铝镓（AlGaAs） 的发光二极管 ，通过红外光耦合到光敏集成电路。广泛应用于：不间断电源、IGBT 隔离/功率 MOSFET 栅极驱动、 感应加热、工业逆变器等。
- 品牌名称
- AOTE(奥特)
- 商品型号
- HCPL-3120(AT)
- 商品编号
- C48686295
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | MOSFET；IGBT | |
| 通道数 | 1 | |
| CMTI(kV/us) | 35kV/us | |
| 驱动侧工作电压 | 15V~30V | |
| 峰值输出电流 | 2.5A | |
| 传播延迟 tpHL | 400ns | |
| 传播延迟 tpLH | 400ns |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 200mW | |
| 工作温度 | -40℃~+110℃ | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 16mA | |
| 下降时间(tf) | 60ns | |
| 上升时间(tr) | 60ns | |
| 功能特性 | 带滞后的欠压锁定 |
商品概述
HCPL-3120(AT)是一种输出电流为2.5A的栅极驱动光电耦合器，包含一个砷化铝镓发光二极管，通过红外光耦合至光敏集成电路。该器件能够驱动大多数小功率绝缘栅双极型晶体管和金属氧化物半导体场效应晶体管，非常适用于电机控制逆变器以及高性能电力系统应用中的快速开关驱动。
商品特性
- 35kV/us最小共模抑制
- 2.5A最大峰值输出电流
- 2.0A最小峰值输出电流
- 宽工作电压范围：15V至30V
- 最大传播延迟时间为400ns
- 100ns的脉宽失真
- 带迟滞的欠压闭锁保护
- 工作温度范围：-40°C~+110°C
- 符合加强绝缘标准
应用领域
- 不间断电源
- 绝缘栅双极型晶体管隔离/功率金属氧化物半导体场效应晶体管栅极驱动
- 感应加热
- 工业逆变器
