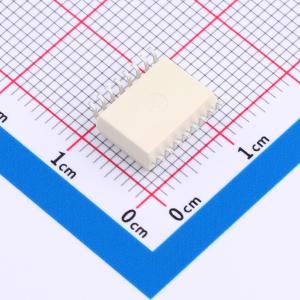

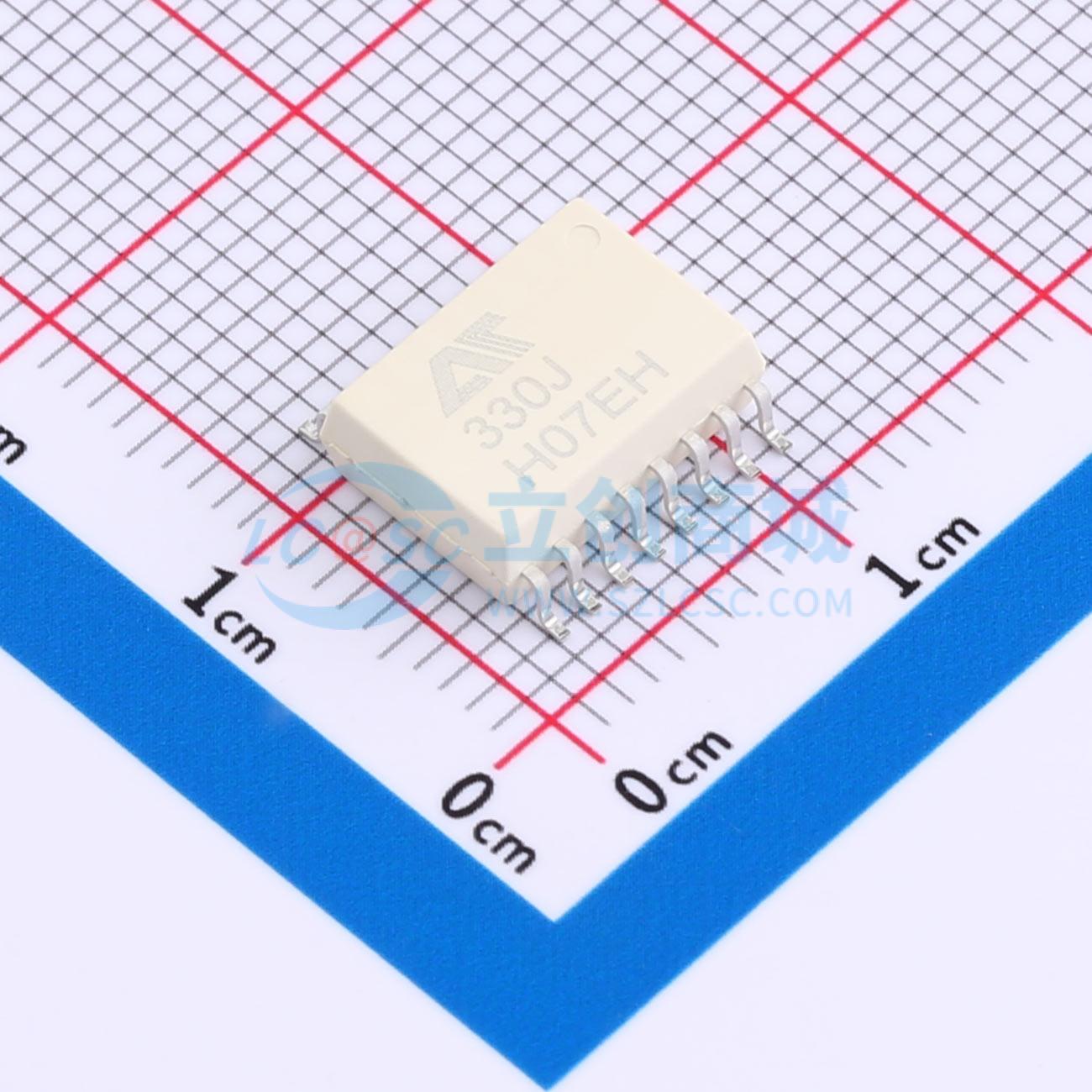

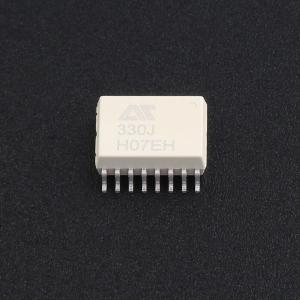

ACPL-330J(AT)
栅极驱动光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ACPL-330J(AT) 具有一个AlGaAs LED。LED与具有功率输出级的集成电路光学糯合。非常适合驱动电机控制逆变器应用中的功率 IGBTs 和 MOSFETs。广泛应用于：隔离型IGBT或隔离型功率MOSFET的栅极驱动、交流和无刷式直流电机驱动器、工业逆变器、不间断电源（UPS）。
- 品牌名称
- AOTE(奥特)
- 商品型号
- ACPL-330J(AT)
- 商品编号
- C48686297
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.794克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| CMTI(kV/us) | 60kV/us | |
| 驱动侧工作电压 | 15V~30V | |
| 峰值输出电流 | 1.5A | |
| 传播延迟 tpHL | 250ns | |
| 传播延迟 tpLH | 250ns |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5kV | |
| 工作温度 | -40℃~+105℃ | |
| 正向压降(Vf) | 1.6V | |
| 直流反向耐压(Vr) | 5V | |
| 下降时间(tf) | 50ns | |
| 输入侧工作电压 | 3.3V~5.5V | |
| 上升时间(tr) | 50ns | |
| 功能特性 | IGBT软关断；有源米勒钳位；退饱和检测；带滞后的欠压锁定 |
商品概述
包含一个铝镓砷发光二极管，该二极管通过光耦合至一个带功率输出级的集成电路。非常适合用于驱动电机控制逆变器应用中的功率绝缘栅双极型晶体管和金属氧化物半导体场效应晶体管。这些光耦合器提供的电压和电流使其非常适合直接驱动额定值高达1200V和100A的绝缘栅双极型晶体管。对于额定值更高的绝缘栅双极型晶体管，可用于驱动驱动绝缘栅双极型晶体管栅极的分立功率级。绝缘电压为VIORM = 1414 VPEAK。
商品特性
- 最大输出峰值电流：1.5A
- 最小输出峰值电流：1.0A
- 最大传播延迟：250ns
- 饱和度侦测
- 米勒钳位
- 1.0A的米勒钳位，该脚不用时必须和VEE短接
- 带滞后的欠压锁定保护
- 隔离的开路集电极故障反馈
- SO-16封装
- 80ns最大脉宽失真
- 最小共模抑制比：50 kV/μs (VCM = 1500V)
- 最大供电电流ICC(max) < 5 mA
- VCC工作范围：15 V ~ 30 V
- 工作温度：-40°C ~ +105°C
- 绝缘栅双极型晶体管软关断
- 输入输出瞬时耐受电压：VISO = 5000 Vrms
应用领域
- 隔离型绝缘栅双极型晶体管或功率金属氧化物半导体场效应晶体管栅极驱动
- 交流和直流无刷电机驱动器
- 工业逆变器
- 不间断电源
