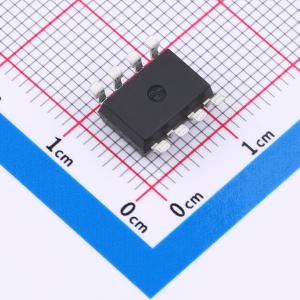

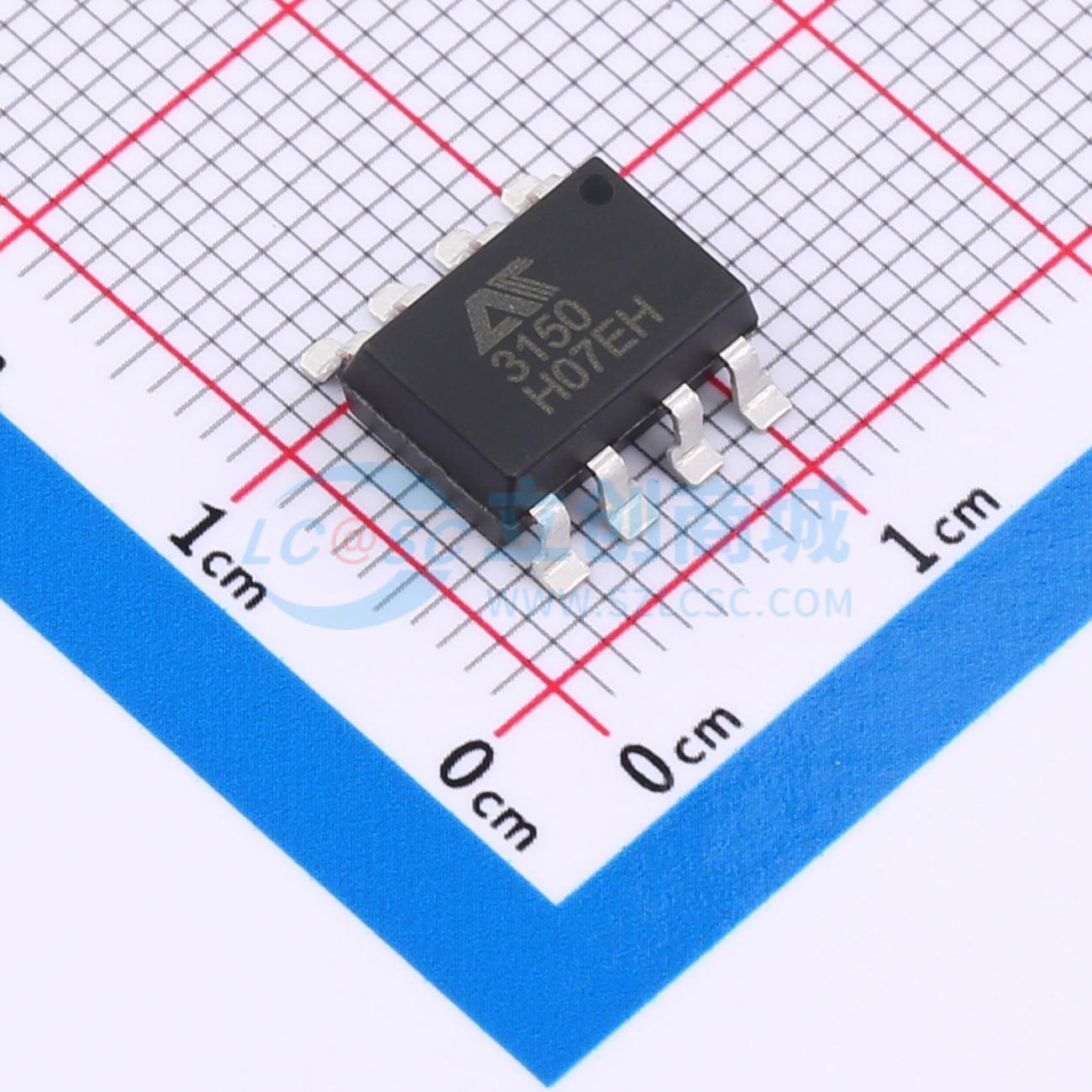

HCPL-3150(AT)
栅极驱动光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HCPL-3150(AT)是一种0.6A输出电流的栅极驱动光电耦合器，可驱动大多数的中功率 IGBTs和MOSFETs。广泛应用于：工业逆变器、不间断电源、开关电源、 电机驱动、 IGBT 隔离/功率 MOSFET 栅极驱动。
- 品牌名称
- AOTE(奥特)
- 商品型号
- HCPL-3150(AT)
- 商品编号
- C48686296
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.639克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | MOSFET；IGBT | |
| 通道数 | 1 | |
| CMTI(kV/us) | 15kV/us | |
| 驱动侧工作电压 | 10V~30V | |
| 峰值输出电流 | 600mA | |
| 传播延迟 tpHL | 500ns | |
| 传播延迟 tpLH | 500ns |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5kV | |
| 工作温度 | -40℃~+105℃ | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 下降时间(tf) | 100ns | |
| 上升时间(tr) | 100ns | |
| 功能特性 | 带滞后的欠压锁定 |
商品概述
HCPL-3150(AT)是一种0.6A输出电流的栅极驱动光电耦合器，可驱动大多数中功率IGBT和MOSFET。在电机控制逆变器以及高性能电力系统中，非常适用于快速切换驱动功率IGBT和MOSFET。它包含一个镓铝砷化合物发光二极管，通过红外光耦合到一个光敏集成电路，该集成电路具有推挽MOSFET输出级的高速驱动器。
商品特性
- 15kV/us最小共模抑制(CMR)
- 0.6A峰值输出电流驱动能力
- 宽工作电压范围：10V~30V
- 开关速度快
- 延迟时间最大500ns
- 带滞后的欠压闭锁(UVLO)保护
- 工作温度范围：-40°C to +105°C
- 符合加强绝缘标准
应用领域
- 工业逆变器
- 不间断电源
- 开关电源
- 电机驱动
- IGBT隔离/功率MOSFET栅极驱动
