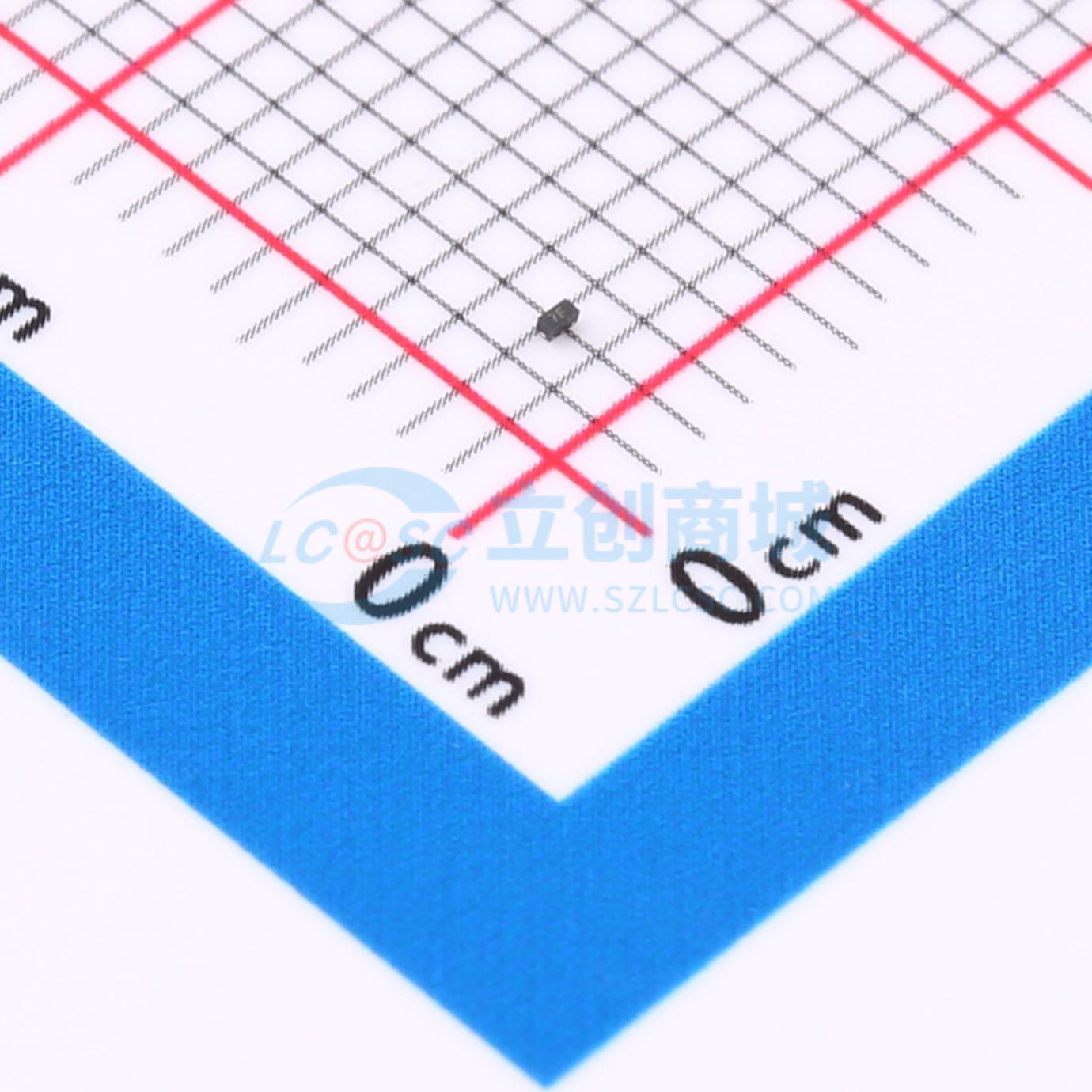

温馨提醒：图片仅供参考，商品以实物为准
PUSB3BB2DFZ-TP
ESD 峰值浪涌电流：5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- PUSB3BB2DFZ-TP
- 商品编号
- C48639022
- 商品封装
- DFN0603-3L
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 4V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 50W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7.4V | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品特性
- 低工作电压：±4V
- 低钳位电压
- 超低电容：典型值 0.2pF
- 超低漏电流：nA 级别
- 符合以下标准：
- IEC 61000-4-2 (ESD) 抗扰度测试 空气放电：±20kV 接触放电：±20kV
- IEC61000-4-5 (雷击) 5A (8/20μs)
- 响应时间典型值 < 1 ns
应用领域
- 高速数据线保护
- USB 2.0
- USB 3.0
- USB 3.1
