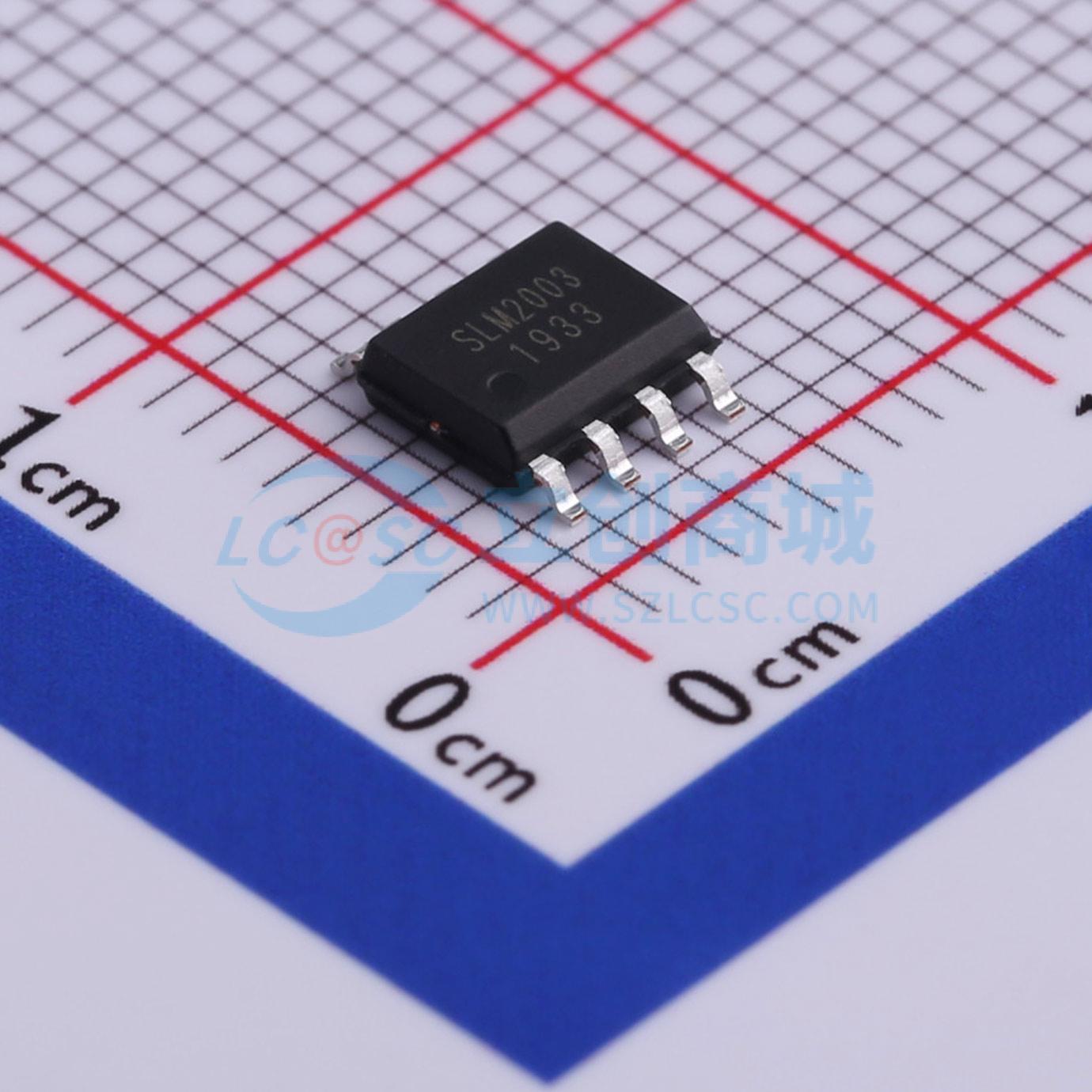

温馨提醒：图片仅供参考，商品以实物为准
SLM2003SCA-13GTR
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 70ns | |
| 下降时间(tf) | 35ns | |
| 工作温度 | -40℃~+125℃ |
商品概述
SLM2003S是一款高压、高速功率MOSFET和IGBT驱动器，具有相互独立的高端和低端参考输出通道。专利HVIC和抗闩锁CMOS技术实现了坚固耐用的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容，最低可支持3.3V逻辑电平。输出驱动器具有高脉冲电流缓冲级，旨在最大程度减少驱动器的交叉导通。浮动通道可用于驱动高端配置中的N沟道功率MOSFET或IGBT，最高工作电压可达200V。
商品特性
- 浮动通道专为自举操作而设计
- 最高可在+200V下完全正常工作
- 耐受负瞬态电压，抗dV/dt干扰
- 栅极驱动电源范围为10V至20V
- 欠压锁定功能
- 与3.3V、5V和15V逻辑电平兼容
- 交叉导通预防逻辑
- 双通道匹配的传播延迟
- 内部设置死区时间
- 高端输出与HIN输入同相
- 低端输出与LIN输入反相
- 符合RoHS标准
- SOIC-8和PDIP-8封装
