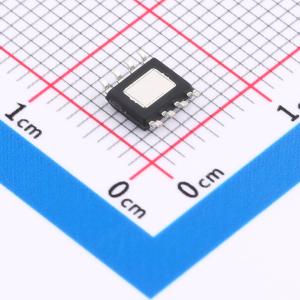

LR4056M-E

独立线性锂电池充电芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LR4056M 一款高集成度、高性价比的单节锂离子电池充电芯片。
品牌名称: LR(朗瑞)
商品型号: LR4056M-E
商品编号: C48533308
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.175225克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	75uA
	均衡电流	-
	接口类型	-
	功能特性	恒压充电；恒流充电；自动再充电；充电终止；可编程充电电流；反向电流阻断；过压保护；欠压锁定；涓流充电

商品概述

LR4056M 是一款高集成度、高性价比的单节锂离子电池充电芯片。它采用恒定电流/恒定电压线性控制，所需外部元件数量少，是便携式应用的理想选择，同时适用于 USB 电源和适配器电源工作。该芯片采用内部 PMOSFET 架构并集成防倒充电路，因此无需外部检测电阻和隔离二极管。其热反馈功能可自动调节充电电流，以在高功率操作或高环境温度条件下限制芯片温度。充满电压固定为 4.2V（常规）。充电电流可通过 PROG 引脚外接电阻设置，最高可达 1.0A。当输入电压（交流适配器或 USB 电源）移除时，芯片自动进入低电流状态，电池漏电流低于 3μA。其他功能包括充电电流监控、输入过压保护、欠压闭锁、自动再充电以及两个用于指示充电结束和输入电压接入的状态引脚。建议取值：R1 = 4.7 ~ 10Ω，C1/C2 为 1 ~ 10μF。

商品特性

最高 16V 输入电压，具备 6.9V 过压保护
无需 MOSFET、检测电阻器和隔离二极管
高精度充满检测电压阈值：4.2V（常规），另有 4.1V 和 4.4V 多种输出电压可选
待机电流 < 3μA
具备 BAT-VDD 防倒灌功能
支持 0V 电池充电
线性充电模式，充电电流可达 1.0A
采用涓流/恒流/恒压三段式充电
充电电流外部可调
充电电流智能热调节
电池温度检测保护
自动再充电
充电状态指示
符合 IEC62368 最新标准
ESOP-8 封装

应用领域

移动电话充电座
便携式媒体播放
蓝牙耳机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6V
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
