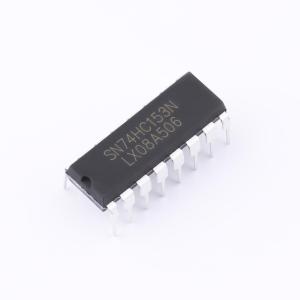

SN74HC153N(LX)

双路4输入多路复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款双4输入多路复用器。该设备具有独立的使能输入（nE）和公共数据选择输入（S0和S1）。对于每个多路复用器，选择输入从四个二进制输入中选择一个，并将其路由到多路复用器输出（nY）。使能输入E为高电平时，对应的多路复用器输出为低电平。输入包含钳位二极管，这允许使用限流电阻将输入连接到超过VCC的电压。
品牌名称: LX(灵星芯微)
商品型号: SN74HC153N(LX)
商品编号: C48533467
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.7727克(g)

商品参数

商品概述

SN74HC/HCT153是一款双4输入多路复用器。该器件具有独立的使能输入（nE）和公共数据选择输入（S0与S1）。对于每个多路复用器，选择输入从四个二进制输入中选择一个并将其路由至多路复用器输出（nY）。E引脚为高电平时，将强制对应的多路复用器输出为低电平。输入包含钳位二极管，这使得可以使用限流电阻将输入接口连接到高于VCC的电压。

商品特性

输入电平：对于SN74HC153为CMOS电平；对于SN74HCT153为TTL电平
非反相输出
每个输出具有独立的使能输入
公共选择输入
允许从n条线到1条线的多路复用
提供使能线用于级联（从n条线到1条线）
工作温度范围：-40℃ ~ +125℃
封装信息：DIP16/SOP16/TSSOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	多路复用器
	电源极性	单电源
	工作电压	2V~6V
	输入数/输出数	8/2
	灌电流(IOL)	5.2mA

	属性	参数值
	拉电流(IOH)	5.2mA
	工作温度	-40℃~+125℃
	传播延迟(tpd)	29ns@4.5V,50pF
	静态电流(Iq)	8uA
	功能特性	输出使能高阻
	系列	74HC
