温馨提醒：图片仅供参考，商品以实物为准

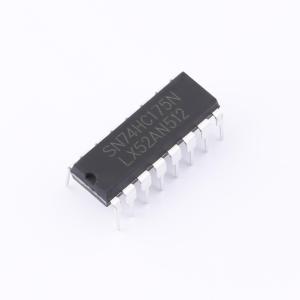

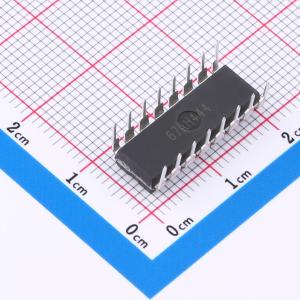

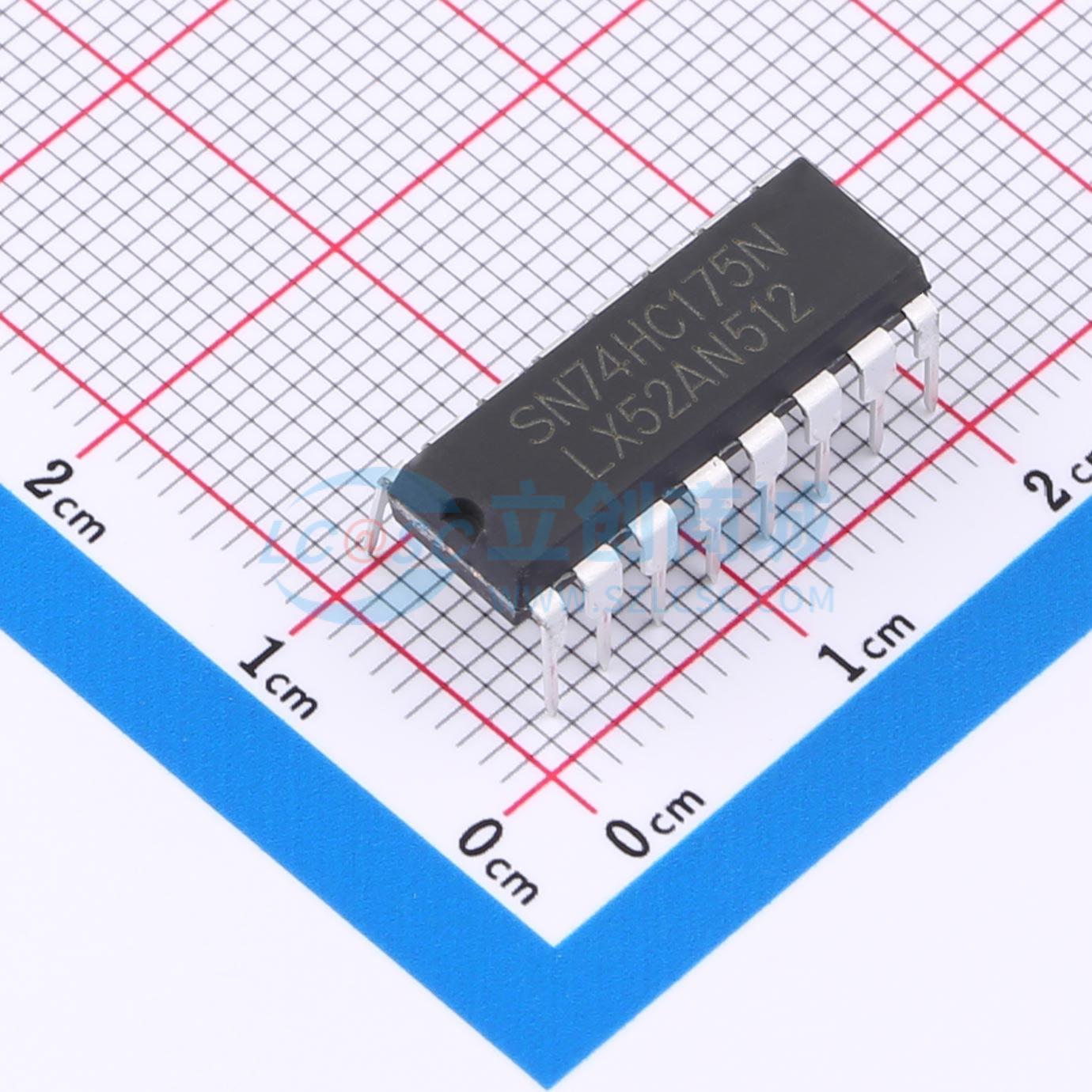

SN74HC175N(LX)
四通道带复位功能的正边沿触发D型触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款四正沿触发 D 型触发器，具有独立数据输入 (Dn) 和互补输出 (Qn 和 Qn(overline))。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74HC175N(LX)
- 商品编号
- C48533481
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.7862克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 83MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 4 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 17ns@5V,15pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 1uA | |
| 输入电容 | - | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 1ns | |
| 保持时间 | 0ns |
商品概述
SN74HC/HCT175是一款四路正边沿触发D型触发器，具有独立的数据输入（Dn）和互补输出（Qn和Qn（上划线））。
商品特性
- 输入电平：SN74HC175为CMOS电平；SN74HCT175为TTL电平
- 四个边沿触发D型触发器
- 异步主复位
- 工作温度范围：-40℃ ~ +125℃
- 封装信息：DIP16、SOP16、TSSOP16
