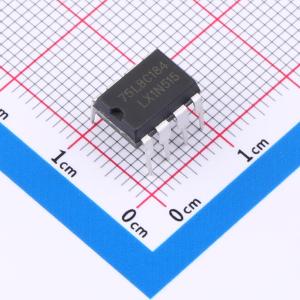

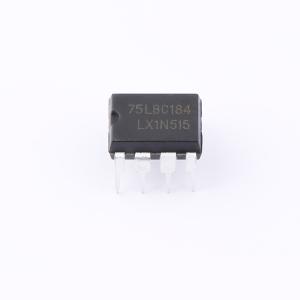

SN75LBC184N(LX)
带失效保护功能的低功耗500K RS-485总线收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5V供电，半双工的RS485收发器
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN75LBC184N(LX)
- 商品编号
- C48533474
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8083克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 650uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；Tx/Rx启用；使能关断；过流保护 |
商品概述
SN75LBC184是一款5V供电、半双工的RS-485总线收发器，内部集成一路驱动器和一路接收器。该器件具备总线引脚±15kV HBM保护、热插拔功能以及全故障安全接收器，同时提供过压和过流保护。其工作温度范围为-40 ~ +85℃，采用DIP8或SOP8封装。
商品特性
- 电源电压范围：3V ~ 5.5V
- 数据速率：500Kbps
- 单条总线最多支持256个节点（1/8单位负载）
- 总线引脚具备±15kV HBM保护
- 支持热插拔，上电/下电期间驱动器和接收器输出保持高阻态
- 具备全故障安全接收器功能（针对开路、短路、端接失效）
- 驱动器具备过压和过流保护
- 工作温度范围：-40 ~ +85℃
- 封装形式：DIP8/SOP8
