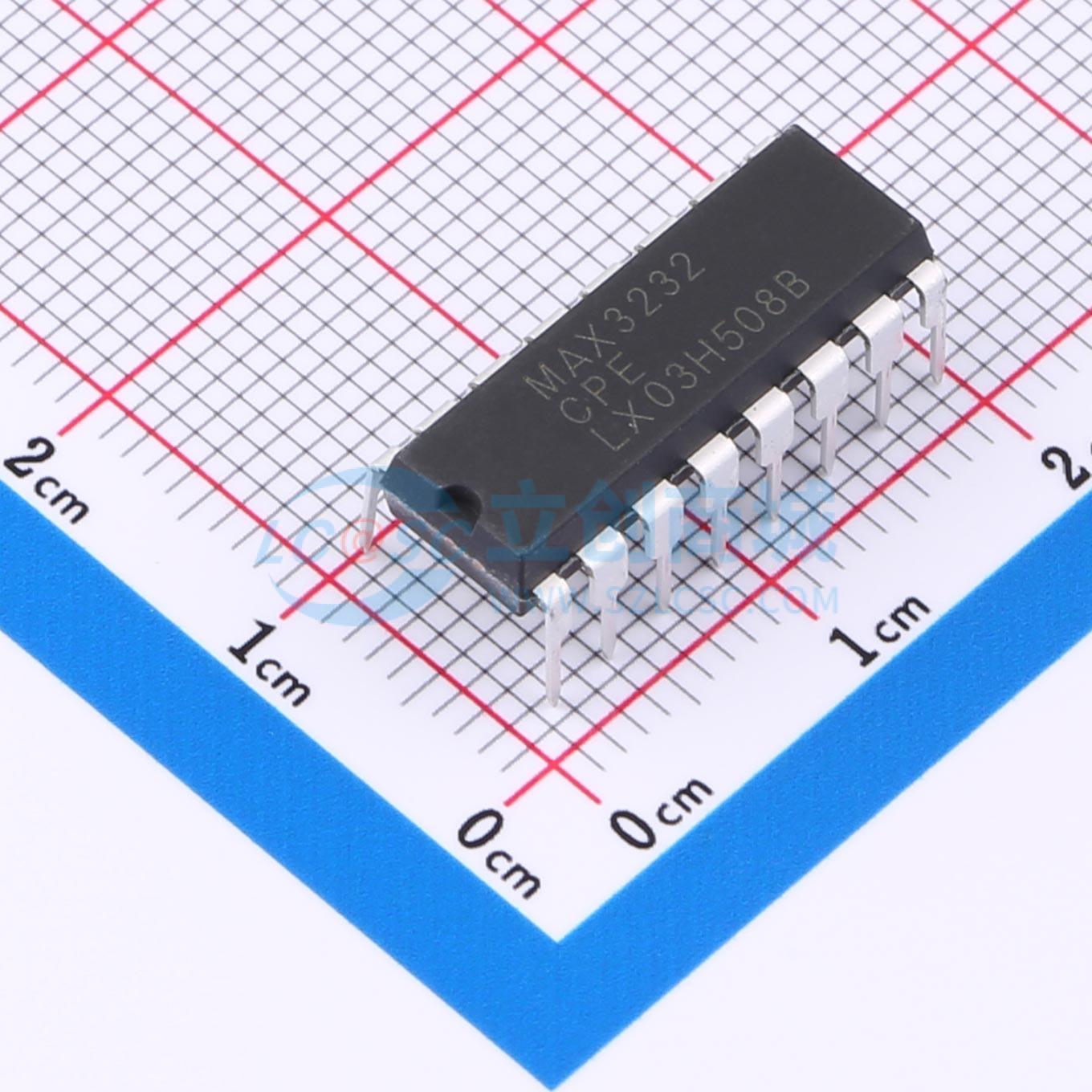

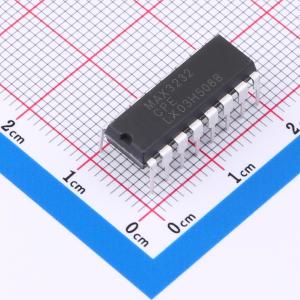

MAX3232CPE(LX)

3V～5.5V单电源双路RS-232收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MAX3232是一款3～5.5V供电，双通道，全双工RS232收发器。
品牌名称: LX(灵星芯微)
商品型号: MAX3232CPE(LX)
商品编号: C48533468
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.7536克(g)

商品参数

商品概述

MAX3232是一款采用3V~5.5V单电源供电的双通道全双工RS-232收发器。该器件具备欠压保护和驱动器过压保护功能，其总线引脚提供±15kV人体模型（HBM）静电放电（ESD）保护。电荷泵电路需要四个0.2μF的外部电容（C1~C4）。器件支持高达250kbps的数据速率，工作温度范围为-40℃~+85℃，并提供SOP16、SSOP16和TSSOP16封装选项。

商品特性

电源电压范围：3V~5.5V
双通道配置
数据速率：250kbps
具备欠压保护功能
驱动器具备过压保护功能
电荷泵需要四个0.2μF外部电容（C1~C4）
总线引脚保护：±15kV HBM ESD保护
工作温度范围：-40℃~+85℃
封装形式：SOP16、SSOP16、TSSOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	250Kbps
	工作电压	3V~5.5V

	属性	参数值
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	1mA
	功能特性	欠压锁定
