温馨提醒：图片仅供参考，商品以实物为准

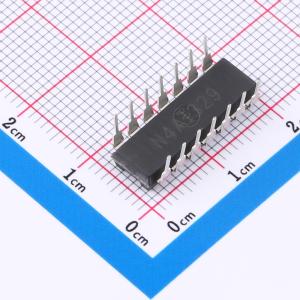

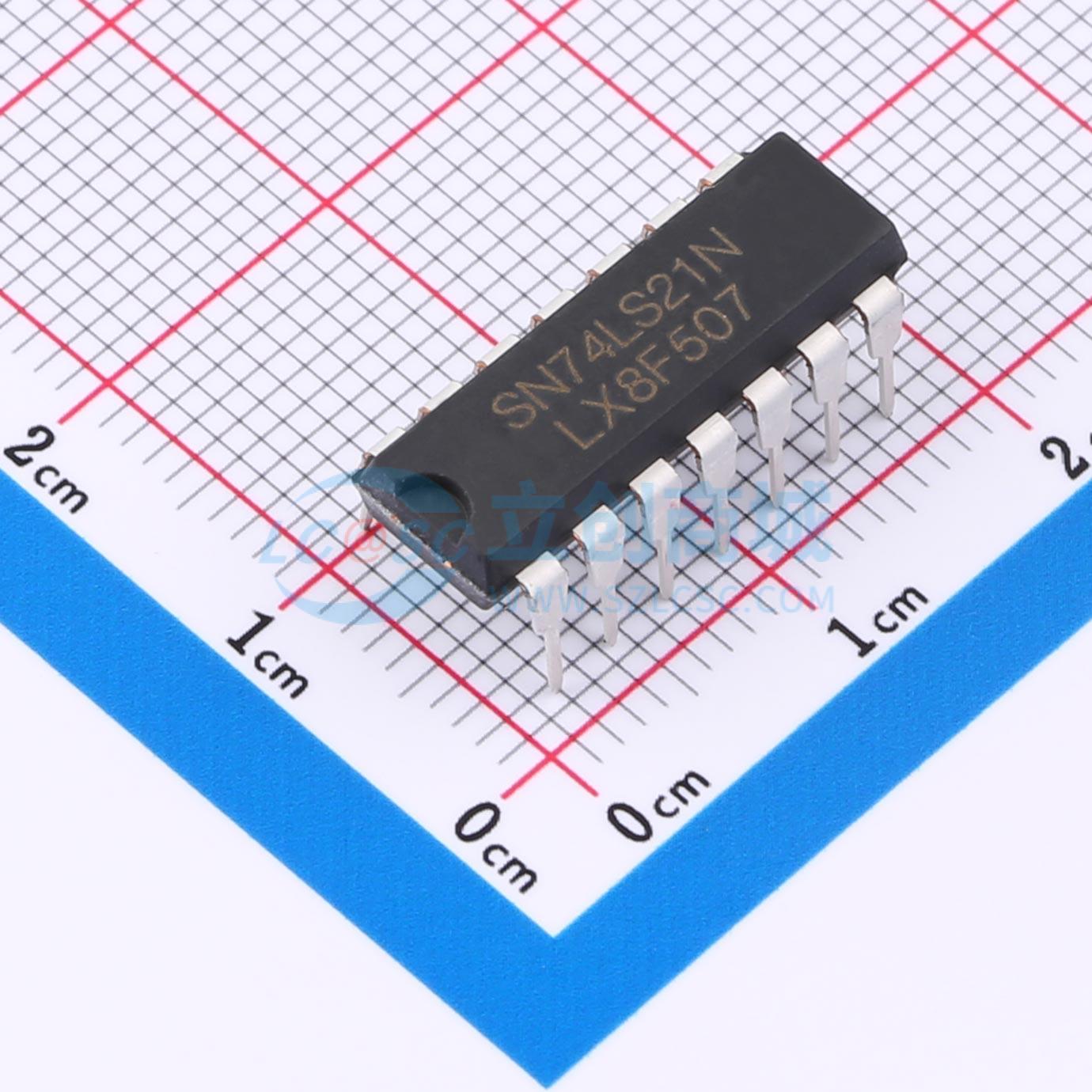

SN74LS21N(LX)
双路四输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS21是一款2通道、4输入双极与门。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74LS21N(LX)
- 商品编号
- C48533466
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.6133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 2 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV；1.35V；1.8V | |
| 输出高电平(VOH) | 1.9V；5.48V；3.98V | |
| 输出低电平(VOL) | 260mV；260mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 19ns@6V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 4 | |
| 功能特性 | - |
商品概述
SN74LS21 提供 4 输入与门功能。输入端包含钳位二极管，这使得可以使用限流电阻将输入接口连接到高于 VCC 的电压。
商品特性
- 低功耗
- 工作温度范围指定为 -40℃ to +125℃
- 封装信息：DIP14/SOP14/TSSOP14
