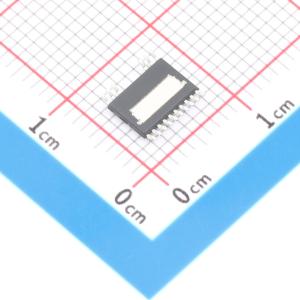

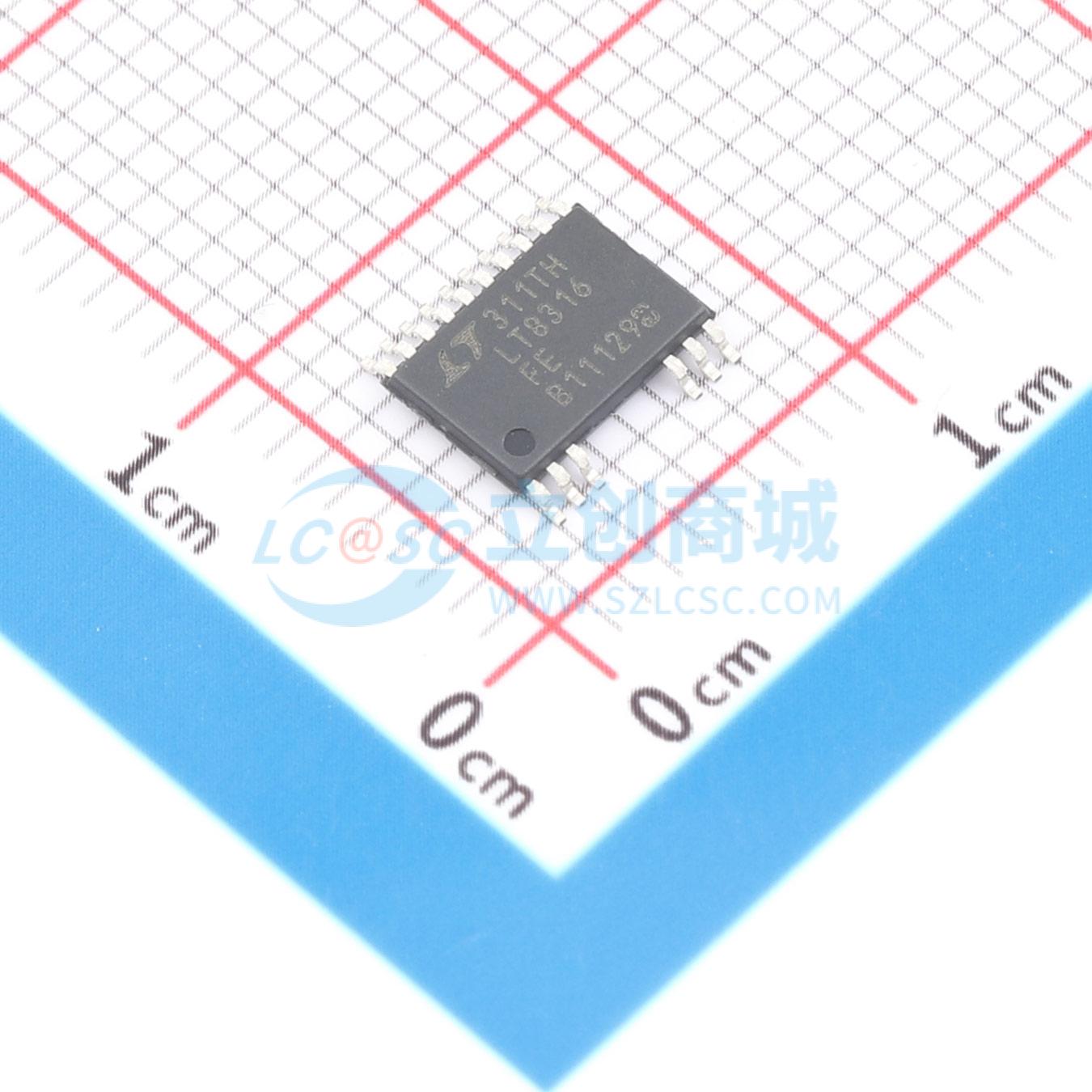

温馨提醒：图片仅供参考，商品以实物为准
LT8316IFE#PBF
高电压微功耗隔离反激控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LT8316是一款高电压、微功耗的隔离反激控制器,无需光电隔离器即可实现调节。该设备采用准谐振边界模式操作,具有低纹波轻载突发模式操作,低静态电流,可编程电流限制和软启动功能。适用于隔离电信、汽车、工业、医疗电源供应,隔离离线待机电源供应,电动汽车和电池堆栈,多输出隔离电源供应用于逆变器门驱动等。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT8316IFE#PBF
- 商品编号
- C495785
- 商品封装
- TSSOP-20-EP
- 包装方式
- 管装
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 16V~600V | |
| 开关频率 | 3.5kHz~142kHz | |
| 晶体管耐压 | 600V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 恒流模式(CC)；恒压模式(CV)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | QR；DCM | |
| 反馈方式 | 原边反馈 |
商品概述
LT8316是一款微功耗、高压反激式控制器。调节时无需光隔离器。该器件从变压器第三绕组两端出现的隔离反激波形中采样输出电压。准谐振边界模式操作可改善负载调节、减小变压器尺寸并保持高效率。 启动时，LT8316通过高压电流源对其INTVCC电容充电。在正常运行期间，电流源关闭，器件从变压器的第三绕组获取电源，从而将待机功耗降至最低。 LT8316可在宽范围的输入电源电压下工作，最高可提供100W的功率。它采用热增强型20引脚TSSOP封装，为实现高压间距移除了四个引脚。
商品特性
- 宽输入电压范围：16V至600V
- 调节无需光隔离器
- 准谐振边界模式操作
- 恒流和恒压调节
- 低纹波轻载突发模式操作
- 低静态电流：75μA
- 可编程电流限制和软启动
- 具有高压间距的TSSOP封装
应用领域
- 隔离式电信、汽车、工业、医疗电源
- 隔离式离线辅助电源
- 电动汽车和电池组
- 用于逆变器栅极驱动的多输出隔离电源
