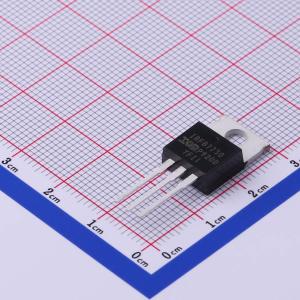

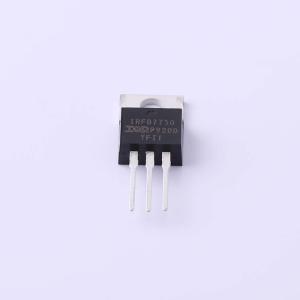

IRFB7730PBF
1个N沟道 耐压:75V 电流:246A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：改善了栅极、雪崩和动态dV/dt的坚固性。 全面表征了电容和雪崩安全工作区。 增强了体二极管的dV/dt和dl/dt能力。 无铅，符合RoHS标准。应用：有刷电机驱动应用。 无刷直流电机驱动应用
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRFB7730PBF
- 商品编号
- C495807
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.873克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 75V | |
| 连续漏极电流(Id) | 246A | |
| 导通电阻(RDS(on)) | 2.2mΩ@10V,100A | |
| 耗散功率(Pd) | 375W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.1V | |
| 栅极电荷量(Qg) | 407nC | |
| 输入电容(Ciss) | 13.66nF | |
| 反向传输电容(Crss) | 690pF | |
| 工作温度 | -55℃~+175℃ |
商品特性
~~- 改善了栅极、雪崩和动态dV/dt鲁棒性-全面表征了电容和雪崩安全工作区(SOA)-增强了体二极管的dV/dt和dI/dt能力-无铅,符合RoHS标准
应用领域
- 有刷电机驱动应用
- 无刷直流（BLDC）电机驱动应用
- 电池供电电路
- 半桥和全桥拓扑结构
- 同步整流器应用
- 谐振模式电源
- 或门（OR-ing）和冗余电源开关
- DC/DC和AC/DC转换器
- DC/AC逆变器
