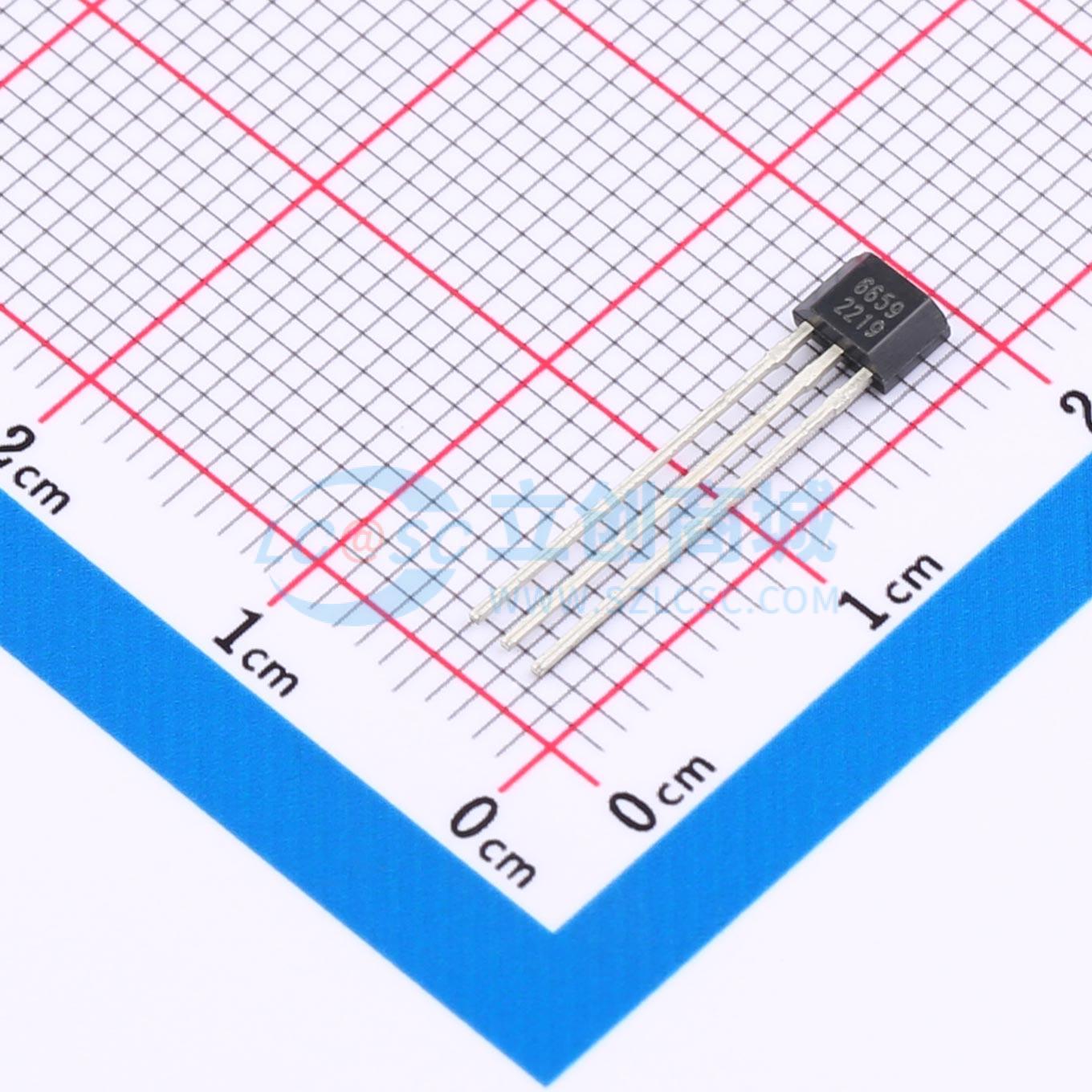

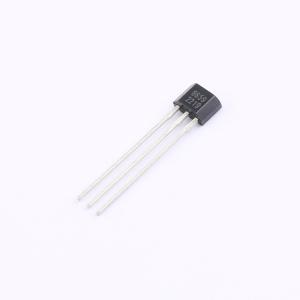

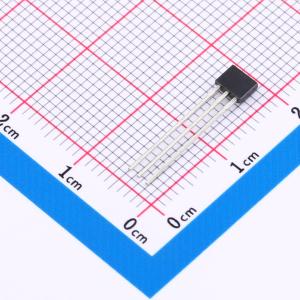

HX6659IUA-B

线性霍尔元件线性霍尔传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 测位移,测角度,测磁场变化,测电流
品牌名称: HUAXIN(华芯)
商品型号: HX6659IUA-B
商品编号: C495741
商品封装: TO-92S
包装方式: 袋装
商品毛重: 0.1克(g)

商品参数

商品概述

HX6659系列是一款线性霍尔效应传感器，可按比例响应磁通量密度。内部电路包含霍尔传感器、线性放大器和CMOS输出级电路。具有高速、低噪声输出特性，在 -40℃至125℃的宽温度范围内实现线性性能。可用于消费类和工业类各种磁场检测。该系列具有宽工作电压范围，当不存在磁场时，模拟输出1/2VCC。输出会随施加的磁通量密度呈线性变化，四个灵敏度选项可根据所需的检测范围提供最大的输出电压摆幅。南北磁极产生唯一的电压。可检测垂直于封装顶部的磁通量。由于采用标准的SOT - 23贴片和TO - 92S插件封装，可提供不同的检测方向。

商品特性

比例式线性霍尔效应磁传感器
宽工作电压范围：2.8V ~ 6.0V
低功耗3.3mA@5.0V VDD
低噪声输出
Vcc/2静态输出，可检测N极和S极磁场
多灵敏度可选：A: 1.5mV / Gs，±1600Gs范围；B: 2.0mV / Gs，±1200Gs范围；C: 2.5mV / Gs，±960Gs范围；D: 3.0mV / Gs，±800Gs范围
高品质封装：SOT - 23、TO - 92S
工作温度范围：-40℃ ~ 125℃
卓越的ESD性能：HBM4KV
符合RoHS&REACH标准

应用领域

电流传感器
电机控制
位置检测
接近开关
高度找平、倾斜和重量测量

注：原始文本中公式转换如下

(S_{\mathrm{ens}} = \frac{V_{OUT(B + )} - V_{OUT(B - )}}{(B + ) - (B - )}) 转换为：灵敏度Sens等于（输出电压V_OUT在正磁场时减去输出电压V_OUT在负磁场时）除以（正磁场强度减去负磁场强度）
(Lin_{B + } = (1 - \frac{Sens_{(B2 + )}}{Sens_{(B1 + )}})\times 100%) 转换为：正向磁场线性度Lin_B+等于（1减去B2正磁场时灵敏度除以B1正磁场时灵敏度）乘以100%
(Lin_{B - } = (1 - \frac{Sens_{(B2 - )}}{Sens_{(B1 - )}})\times 100%) 转换为：负向磁场线性度Lin_B - 等于（1减去B2负磁场时灵敏度除以B1负磁场时灵敏度）乘以100%
(R_{V_{\mathrm{on}}} = (1 - \frac{\mathrm{V_{null}}{\mathrm{V{DD}}} / \mathrm{V_{null}}{5\mathrm{V}}}{\mathrm{V{DD}} / 5\mathrm{V}})\times 100%) 转换为：电压比例输出误差R_V_on等于（1减去VDD电压下零输出电压与5V电压下零输出电压的比值除以VDD电压与5V电压的比值）乘以100%
(R_{Sens} = (1 - \frac{Sens_{\mathrm{V_{DD}}} / Sens_{5\mathrm{V}}}{\mathrm{V_{DD}} / 5\mathrm{V}})\times 100%) 转换为：灵敏度比例输出误差R_Sens等于（1减去VDD电压下灵敏度与5V电压下灵敏度的比值除以VDD电压与5V电压的比值）乘以100%

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性霍尔传感器
	磁场范围	±120mT
	灵敏度	2mV/Gs
	灵敏度温漂	±0.1%/℃
	线性度	±1.5%

	属性	参数值
	工作电压	2.8V~6V
	工作电流	3.3mA
	工作温度	-40℃~+125℃
	功能特性	-
