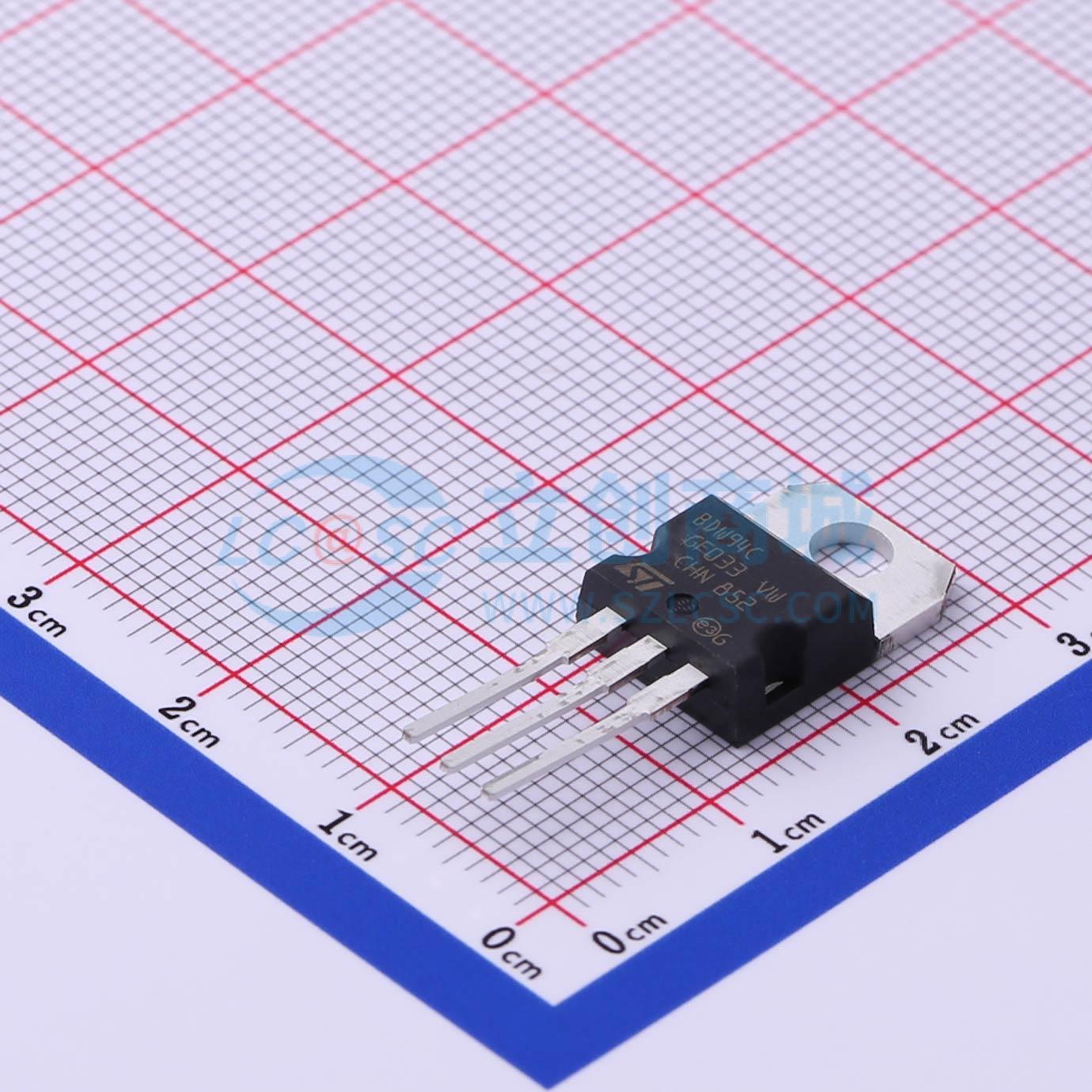

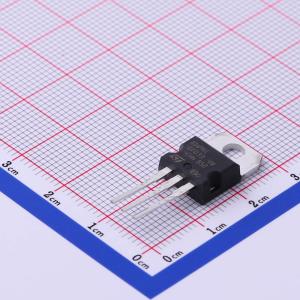

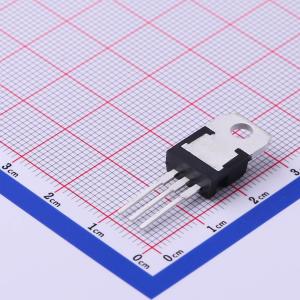

BDW94C
互补硅功率达林顿晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是硅外延基NPN功率晶体管，采用单片达林顿结构，安装在Jedec TO-220塑料封装中。适用于功率线性和开关应用。互补PNP类型为BDw94C，BDw94B也是PNP类型。
- 品牌名称
- ST(意法半导体)
- 商品型号
- BDW94C
- 商品编号
- C495217
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | PNP | |
| 集射极击穿电压(Vceo) | 100V | |
| 直流电流增益(hFE) | 750 | |
| 耗散功率(Pd) | 80W | |
| 集电极电流(Ic) | 12A |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | - | |
| 集电极截止电流(Icbo) | 100uA | |
| 集射极饱和电压(VCE(sat)) | 3V | |
| 工作温度 | - | |
| 基极-发射极饱和电压(VBE(sat)) | 4V |
