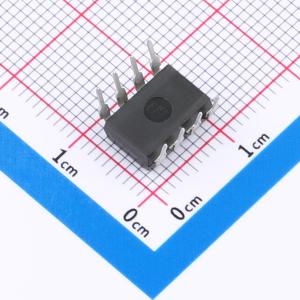

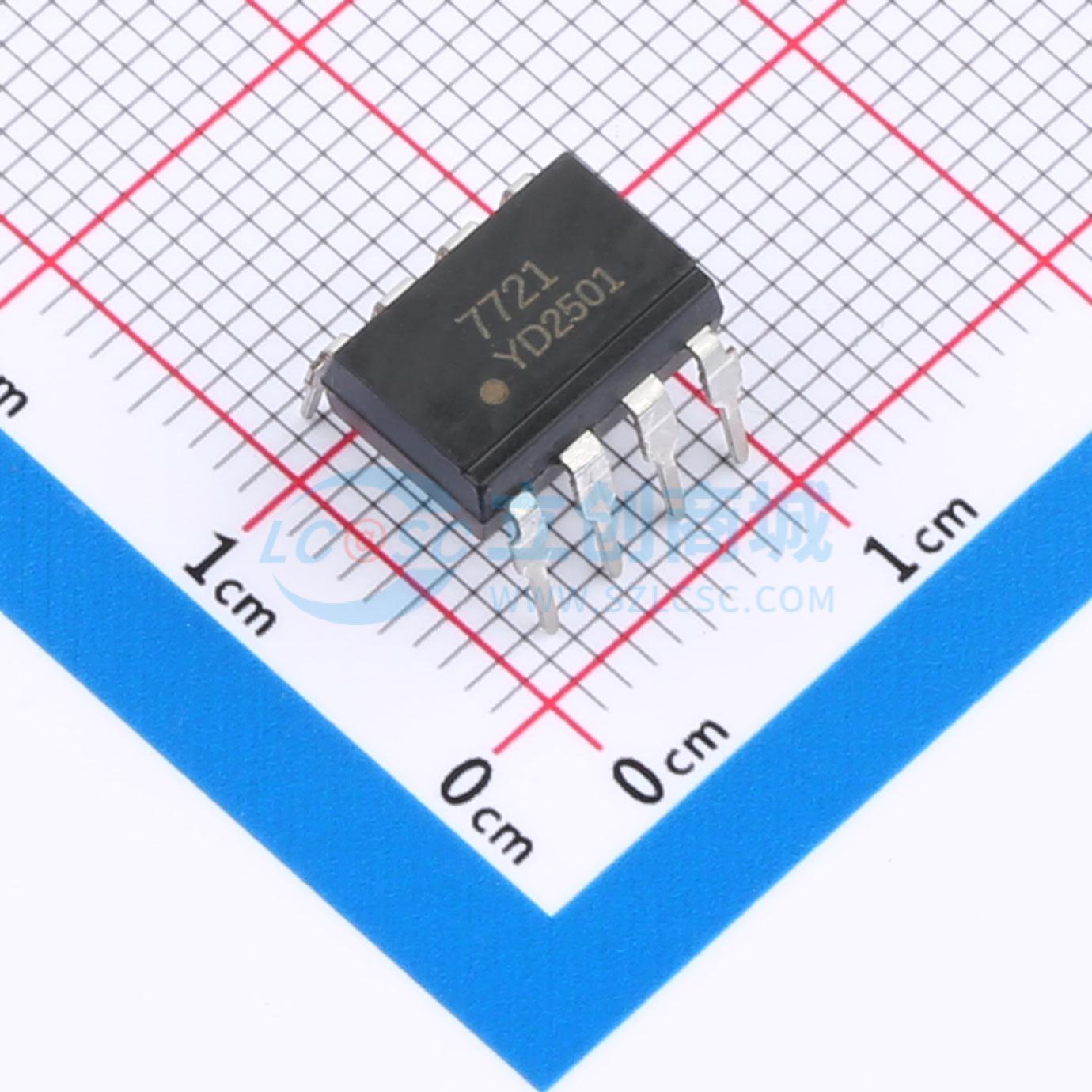

HCPL-7721-C1H0
逻辑输出光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 应用于数字现场总线隔离交流、等离子显示面板电平移位、多路数据传输、计算机外围接口和微处理器系统接口
- 品牌名称
- KTP(科泰普)
- 商品型号
- HCPL-7721-C1H0
- 商品编号
- C48392821
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 40ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 40ns | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 10mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | - | |
| 正向压降(Vf) | - | |
| 直流反向耐压(Vr) | - | |
| 正向电流(If) | - | |
| 功能特性 | - |
商品概述
HCPL-7721采用8引脚DIP封装。该器件利用最新的CMOS IC技术，以极低的功耗实现出色的性能。它仅需两个旁路电容即可实现完全的CMOS兼容性。其基本构建模块包括一个CMOS LED驱动器IC、一个高速LED以及一个CMOS检测器IC。CMOS逻辑输入信号控制LED驱动器IC向LED提供电流。检测器IC集成了一个光电二极管、一个高速跨阻放大器和一个带输出驱动器的电压比较器。
商品特性
- +5V CMOS兼容性
- 最大传播延迟偏差为20ns
- 高速：25MBd
- 40ns最大传输延迟
- 10kV/μs最小共模抑制
- -45 ~ +85℃工作温度范围
应用领域
- 数字现场总线隔离
- 交流等离子显示面板电平移位
- 多路数据传输
- 计算机外围接口
- 微处理器系统接口
