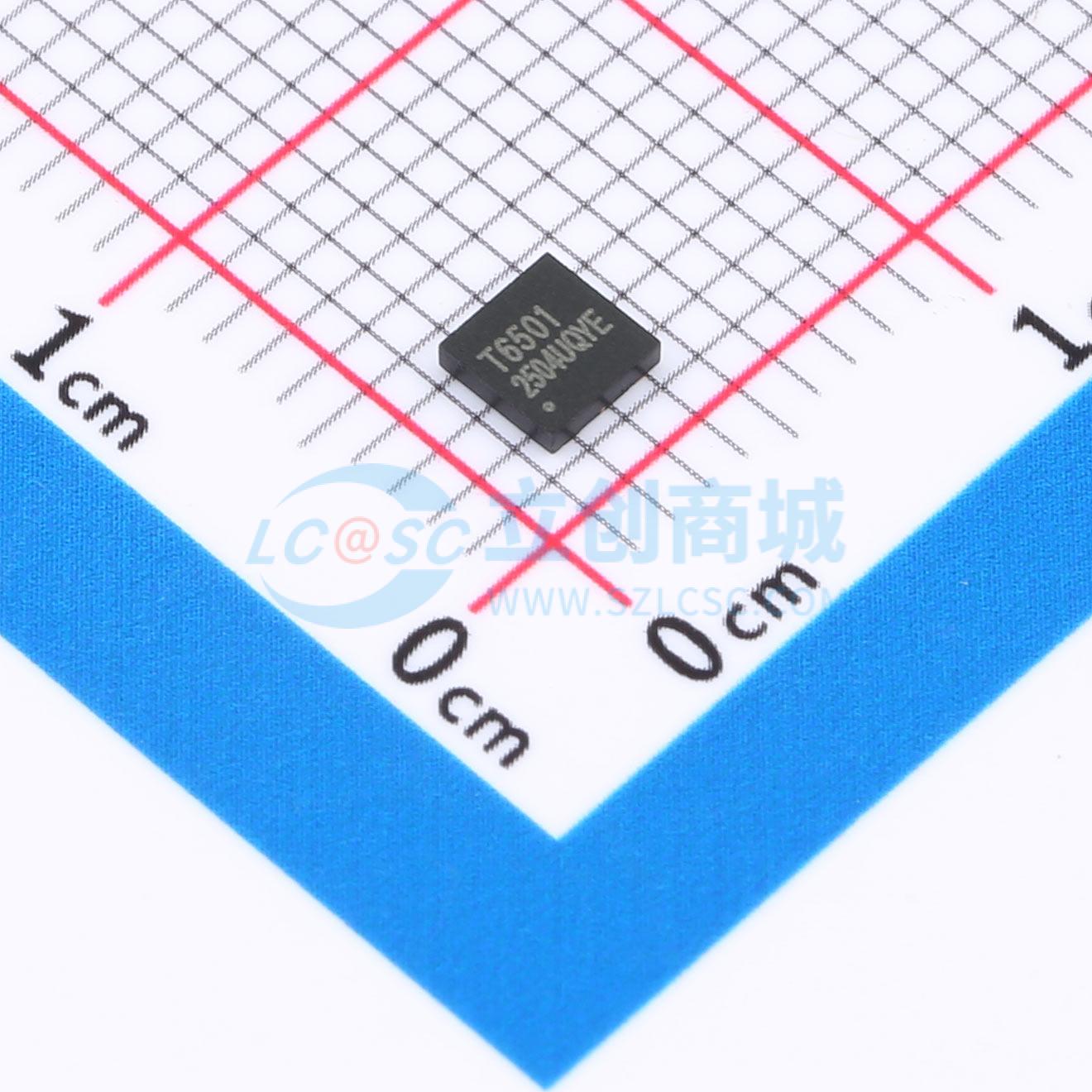

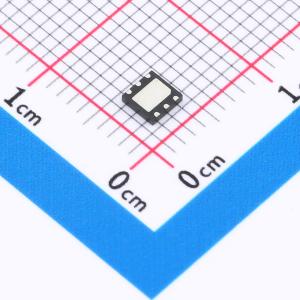

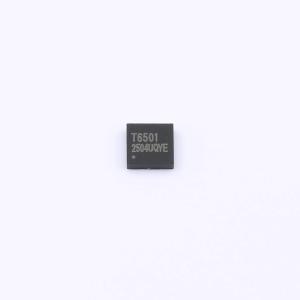

ADT6501(KTP)
开漏输出温度开关控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 温度触发开关控制器，应用于工程控制、硬盘驱动、电子测试设备和家用电器等
- 品牌名称
- KTP(科泰普)
- 商品型号
- ADT6501(KTP)
- 商品编号
- C48392937
- 商品封装
- DFN-6L-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温控开关 | |
| 类型 | 半导体式 | |
| 通道数 | 1 | |
| 动作温度 | 115℃ | |
| 复位温度 | - | |
| 可编程动作温度范围 | +35℃~+115℃ | |
| 温度迟滞配置 | 2℃；10℃ |
| 属性 | 参数值 | |
|---|---|---|
| 动作温度精度 | ±0.5℃ | |
| 工作电压 | 2.7V~5.5V | |
| 工作电流 | 130uA | |
| 静态电流(Iq) | - | |
| 欠温(冷)检测 | - | |
| 电路结构 | - | |
| 功能特性 | 内置温度传感器；可调滞回温度 |
商品概述
该器件是一款采用小型化 DFN3×3-6L 封装的温度触发开关控制器，内部集成带隙温度传感结构，用于检测本地温度。当本地温度超过预设触发点时，其逻辑输出变为低电平，采用漏极开路输出。温度分辨率为 0.125℃。温度触发点在出厂前以 10℃ 为步长进行设置，监测温度范围为 +35℃ ~ +115℃。该器件工作时无需外部元件，典型工作电流为 130μA。它提供一个迟滞阈值选择引脚，可在 2℃ 或 10℃ 的迟滞阈值之间进行选择。
商品特性
- 温度触发典型阈值精度 ±0.5℃
- 温度分辨率为 0.125℃
- 出厂设置触发点：从 +35℃ 到 +115℃，步长为 10℃
- 无需外接其它部件
- 漏极开路输出
- 最高工作温度 125℃
- 可通过外部引脚选择 2℃ 或 10℃ 迟滞阈值
- 典型工作电流 130μA
- 小型化 DFN3×3-6L 封装
- 供电电压范围：2.7V ~ 5.5V
应用领域
- 医疗设备
- 汽车电子
- 硬盘驱动
- 电子测试设备
- 家用电器
