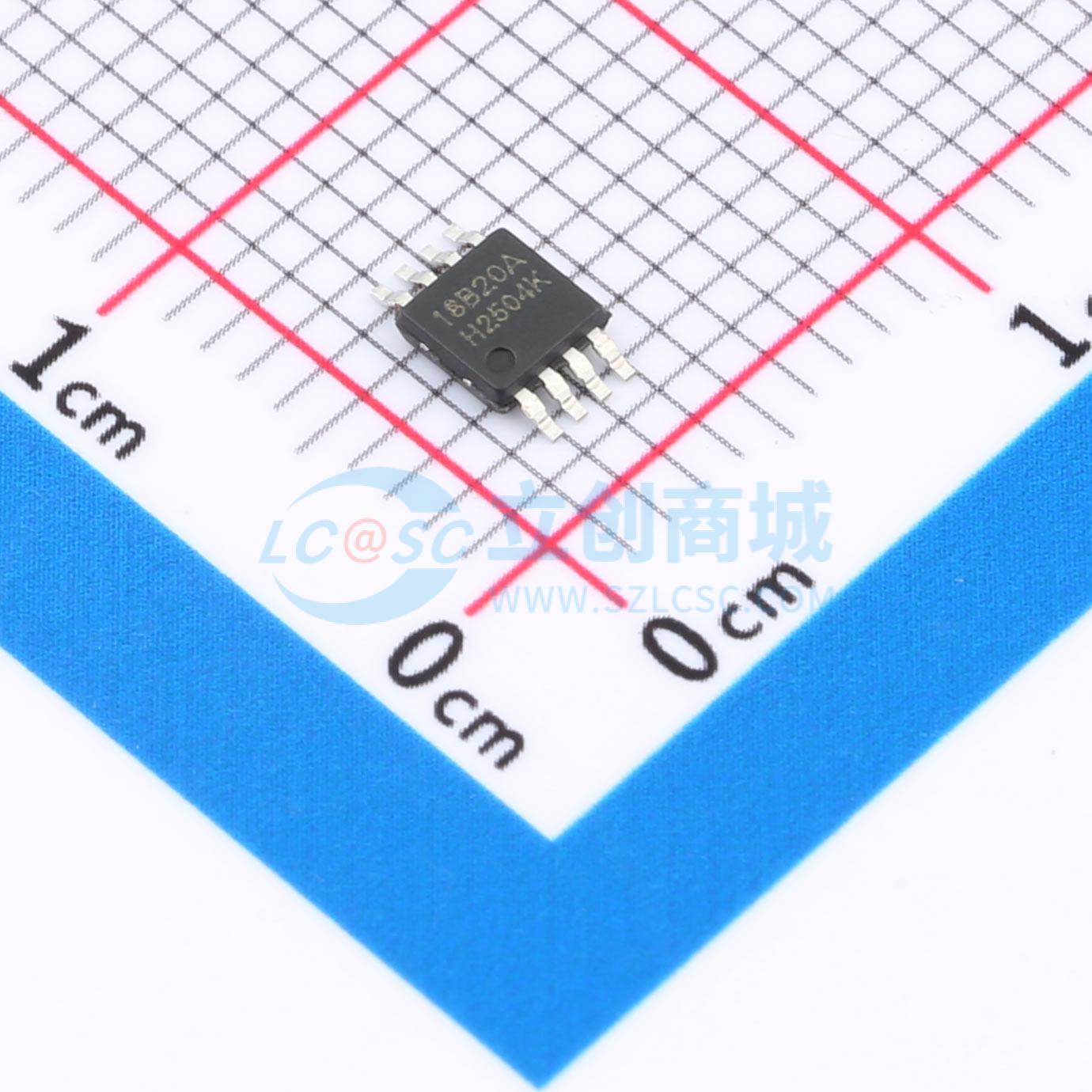

温馨提醒：图片仅供参考，商品以实物为准
DS18B20A
单总线数字温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 应用于恒温控制系统、工业系统、消费类产品、测温仪系统和其它感温系统等。
- 品牌名称
- KTP(科泰普)
- 商品型号
- DS18B20A
- 商品编号
- C48392933
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.086克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -55℃~+125℃ | |
| 精度 | ±0.5℃ | |
| 工作电压 | 2.7V~5.5V | |
| 待机电流 | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | 单总线 | |
| 温度转换时间 | 750ms | |
| 温度分辨率 | 12bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；可配置温度输出；片内非易失参数存储；低功耗待机 |
商品概述
DS18B20是一款可提供9~12位温度测量分辨率、用户可配置高低温报警门限的数字温度传感器。它通过单总线接口与微控制器通信，支持外部供电和寄生供电两种工作模式。该器件工作电压范围宽、功耗低，适合由一个微控制器控制多个传感器以实现大空间区域的温度检测，非常适合用于各类温度控制系统中。
商品特性
- 工作电压范围：2.7V~5.5V
- 测温范围：-55℃~125℃
- 测温精度：-10℃~+85℃范围内为±0.5℃；-55℃~125℃范围内为±2℃
- 测温分辨率：9~12位ADC可选，最高分辨率0.0625℃
- 接口形式：单总线
- 待机电流：< 1μA
- 每个器件具有唯一的64位序列号
- 支持简单的多点分布式测温应用
- 无需外部元件
- 可通过数据总线供电（寄生供电）
- 选择12位分辨率时，温度转换耗时小于750ms
- 具有用户自定义的非易失性温度报警设置
- 提供TO-92、MSOP8和SOP8三种封装形式
- 兼容MAXIM的DS18B20
应用领域
- 恒温控制系统
- 工业系统
- 消费类产品
- 测温仪系统
- 其它感温系统
