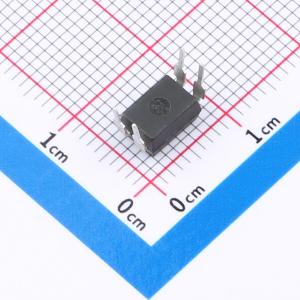

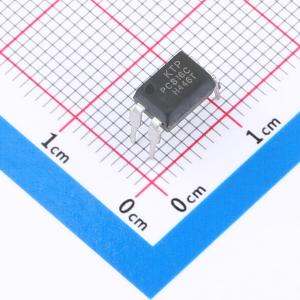

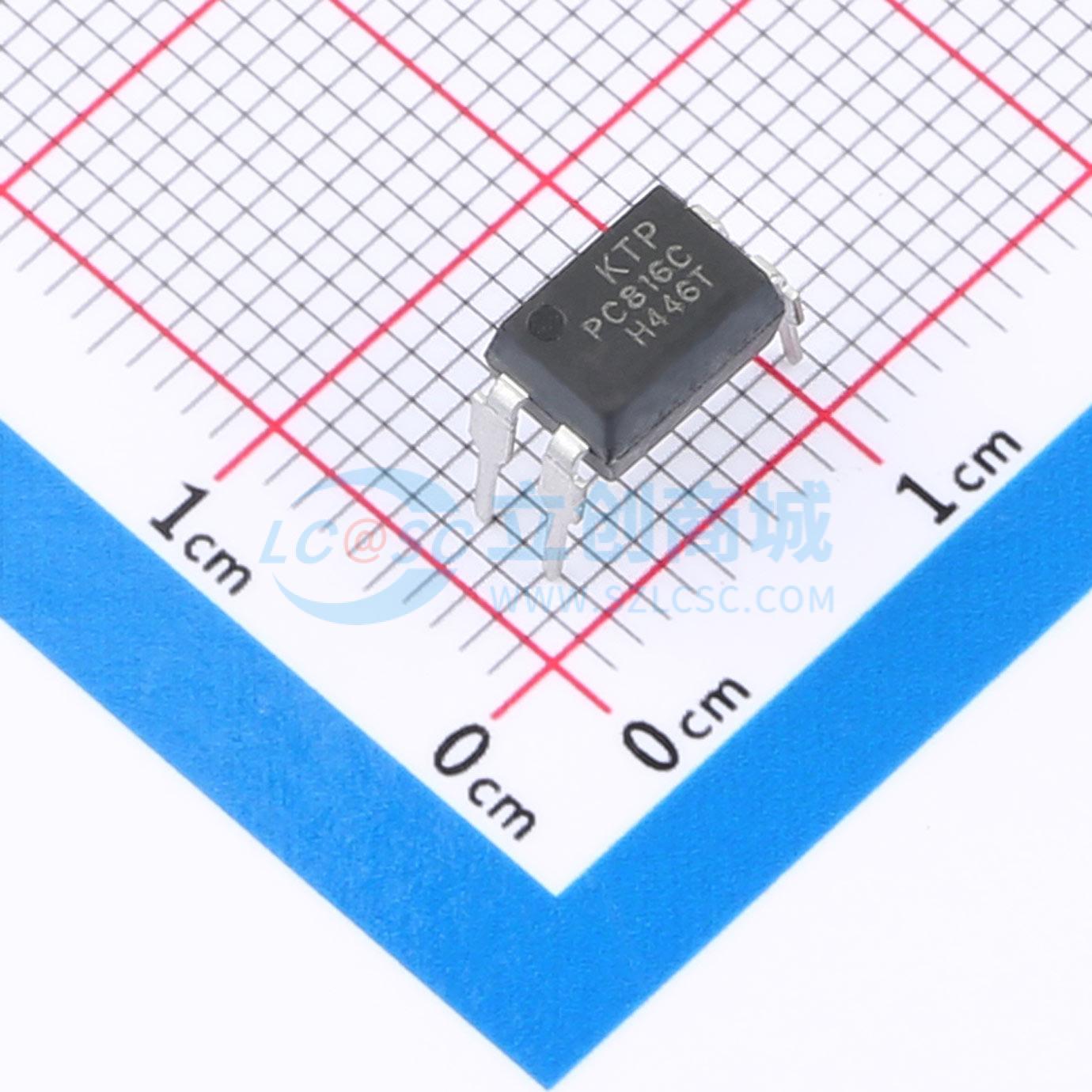

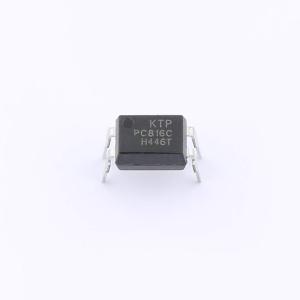

PC816C
4引脚双列直插式封装，光电晶体管光电耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由红外发光二极管与光电晶体管探测器光耦合组成，采用4引脚DIP封装，有宽引脚间距和SMD可选。
- 品牌名称
- KTP(科泰普)
- 商品型号
- PC816C
- 商品编号
- C48392923
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.478261克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
该系列器件每个均包含一个红外发射二极管，其与光电晶体管探测器光耦合。它们采用4引脚DIP封装，提供宽引脚间距和表面贴装选项。
商品特性
- 电流传输比高，在 IF = 5mA，VCE = 5V 条件下为 50~600%
- 输入输出间具有高隔离电压，Viso = 5000Vrms
- 爬电距离 > 7.62mm
- 工作温度高达 +110℃
- 紧凑的小型封装
- 产品本身将保持符合RoHS标准版本
- 符合欧盟REACH法规
应用领域
- 可编程控制器
- 系统设备
- 测量仪器
- 电信设备
- 家用电器
