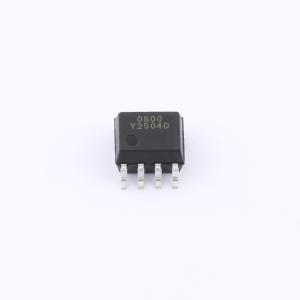

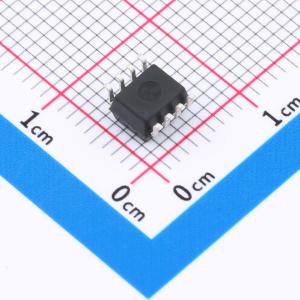

温馨提醒：图片仅供参考，商品以实物为准
HCPL-0600-C5H0
逻辑输出光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 应用于隔离长线接收器、电脑外设接口、微处理系统接口、模数和数模转换数字隔离、开关电源等
- 品牌名称
- KTP(科泰普)
- 商品型号
- HCPL-0600-C5H0
- 商品编号
- C48392926
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1928克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~3.6V；4.5V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 25kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 100ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 15mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 85mW | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 功能特性 | 输出使能控制；开集电极输出 |
商品概述
HCPL-0600-C5H0光电耦合器是一种结合了GaAsP发光二极管和高增益光检测器的光耦合门器件。其使能输入允许对检测器进行选通。检测器芯片输出为集电极开路肖特基箝位晶体管。内置屏蔽确保在VCC为3.3V时提供15kV/µs的高共模瞬态抑制能力。该独特设计提供优异的交流和直流电路隔离，并兼容LVTTL/LVCMOS电平。光电耦合器的交流和直流参数在-40℃到85℃的温度范围内得到保证，确保了稳定的系统性能。该器件适用于高速逻辑接口、输入输出缓冲以及传统长线接收器无法应对的恶劣环境，建议用于存在极高接地或感应噪声的场合。
商品特性
- 双工作电压（3.3V/5V）
- 低功耗
- 在VCM = 1kV时，最小共模抑制能力为15kV/µs
- 高速：典型值15MB
- 兼容LVTTL/LVCMOS
- 5mA低输入电流
- 工作温度范围-40℃到+85℃，交流与直流性能有保证
- 选通输出（仅限单通道产品）
- SO8封装
应用领域
- 隔离长线接收器
- 电脑外设接口
- 微处理系统接口
- 模数和数模转换数字隔离
- 开关电源
- 仪器输入/输出隔离
- 消除接地环路
- 取代脉冲变压器
- 现场总线
