温馨提醒：图片仅供参考，商品以实物为准

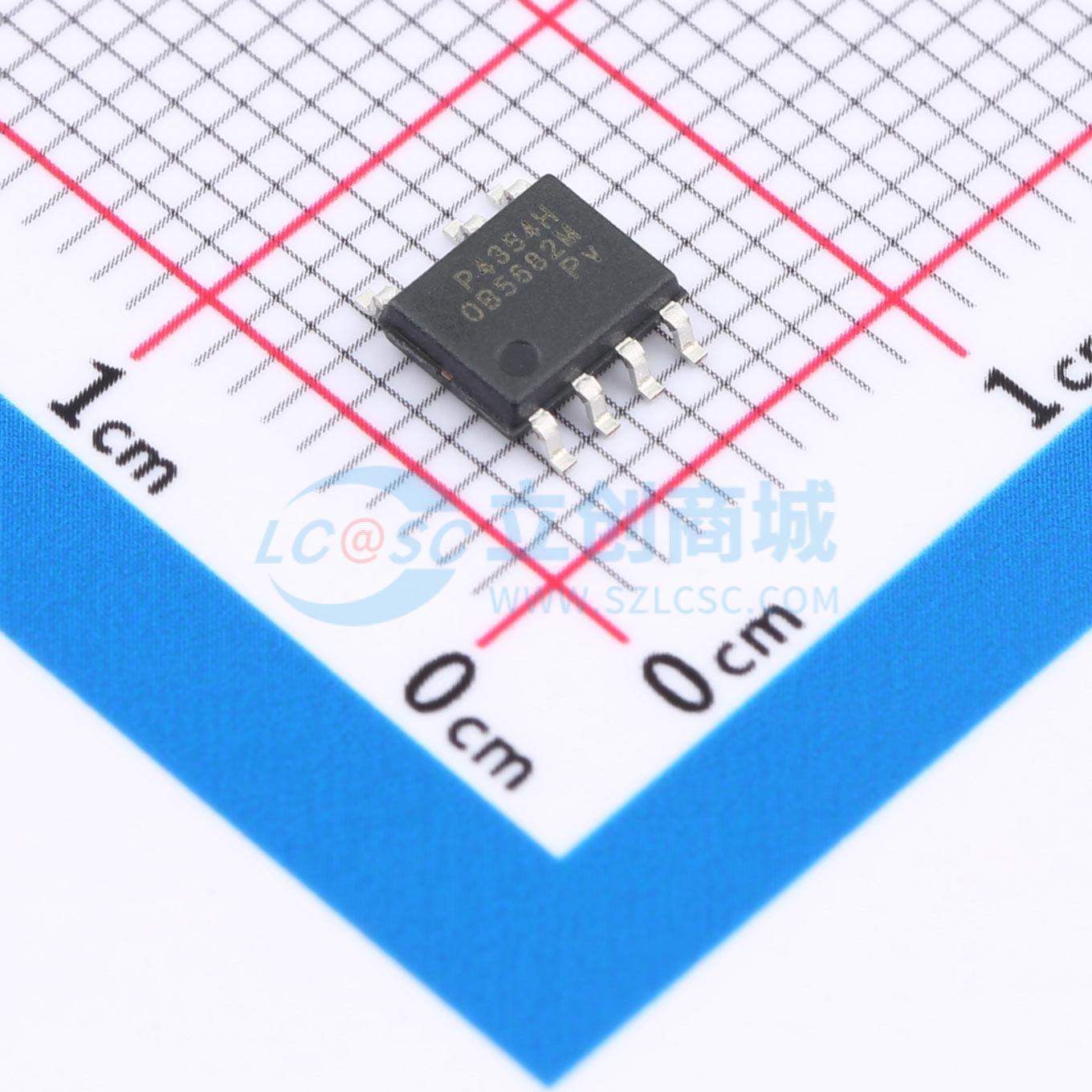

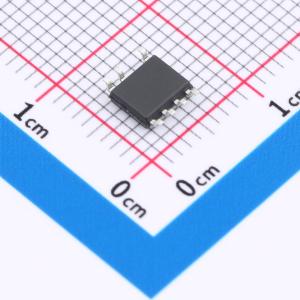

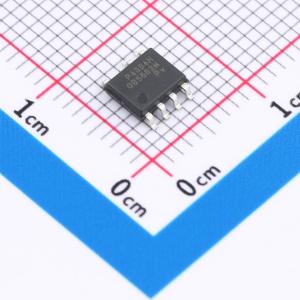

OB5682MJPA-H
高精度LED离线式LED电源开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种初级侧调节离线式 LED 照明电源开关，可实现精确的 LED 电流。它通过消除次级侧反馈电路、高压启动电阻和电源电容，显著简化了 LED 照明系统设计。LED 电流（CC 控制）可通过连接在 CC 引脚和地之间的外部检测电阻进行调节。提供全面的保护功能和自动恢复特性，包括 LED 开路保护、LED 短路保护、逐周期电流限制和热折返等。提供 SOT33-5(A)/SOP7/DIP7/CDFN8-7 封装。
- 品牌名称
- OB(昂宝)
- 商品型号
- OB5682MJPA-H
- 商品编号
- C48392375
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.189025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | - | |
| 开关频率 | - | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 过压保护(OVP)；LED开路保护；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | 90VAC~264VAC | |
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
OB5682x 是一款采用原边反馈控制技术的离线式 LED 照明电源开关，能够实现精确的 LED 电流控制。它通过省去次级侧反馈电路、高压启动电阻和电源电容，显著简化了 LED 照明系统的设计。LED 电流（恒流控制）可通过连接在 CS 引脚与地之间的外部检测电阻进行调整。OB5682x 提供全面的保护功能，并具备自动恢复特性，包括 LED 开路保护、LED 短路保护、逐周期电流限制和热折返保护等。该器件提供 SOT33-5(A)/SOP7/DIP7/CDFN8-7 封装。
商品特性
- 无需电源电容的高压启动
- 系统成本低、效率高
- 工作电流低
- 无需 TL431 和光耦的原边检测与调节
- 逐周期电流限制
- 内置前沿消隐
- LED 短路保护
- LED 开路保护
- 热折返保护
应用领域
- LED照明
