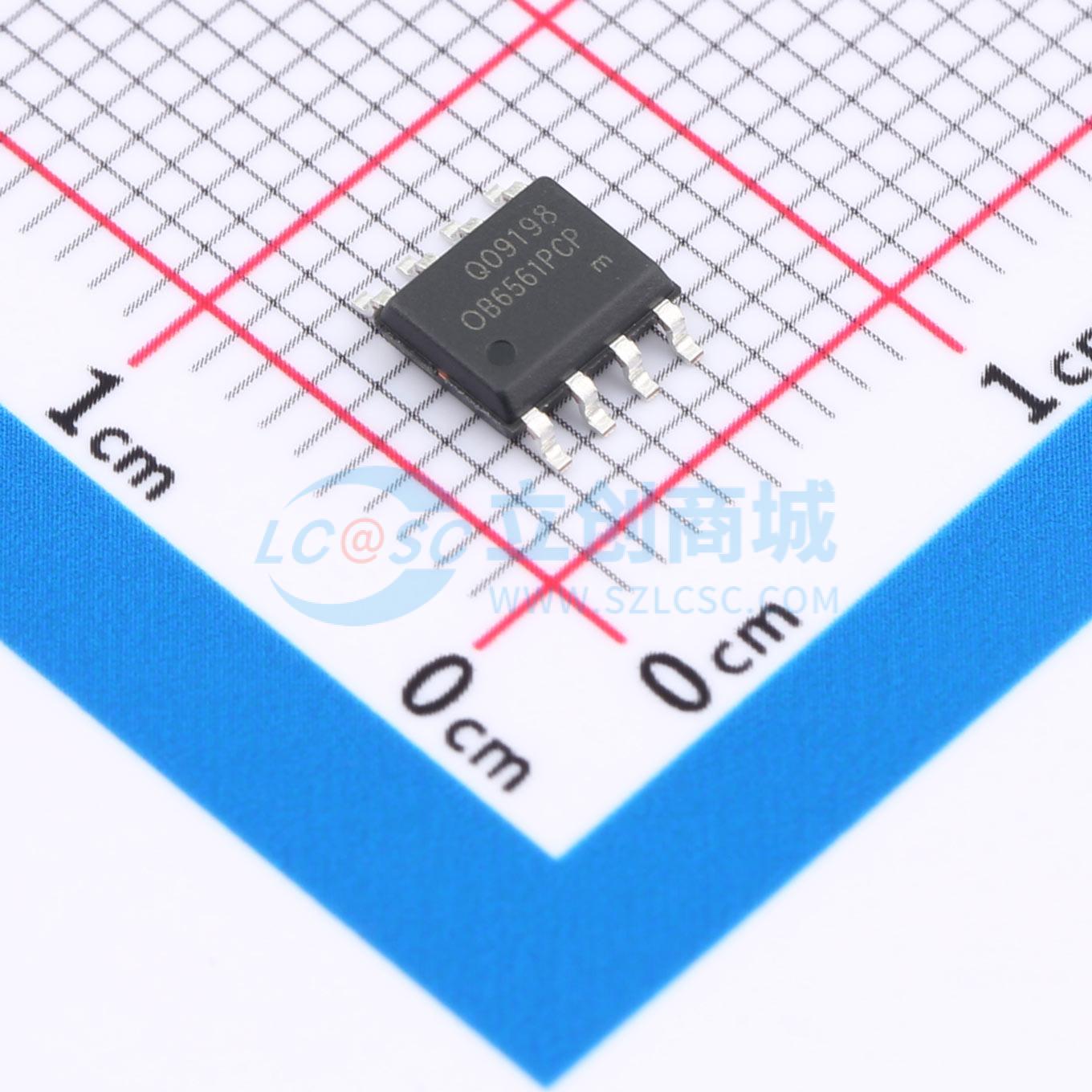

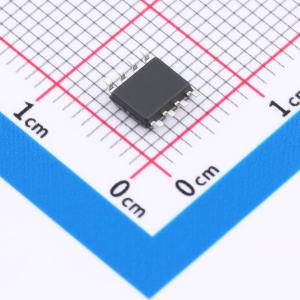

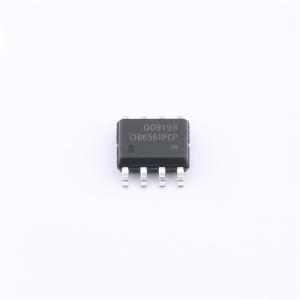

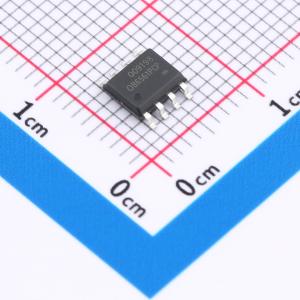

OB6561PCPA
高性能PFC控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种用于AC-DC开关电源应用的有源过渡模式（TM）功率因数校正（PFC）控制器。具有内部启动定时器，适用于独立应用；具备带THD优化器的单象限乘法器，可实现接近单位功率因数；零电流检测器（ZCD）确保过渡模式运行；电流检测比较器带有内置前沿消隐；图腾柱输出非常适合驱动功率MOSFET。提供广泛的保护功能，包括系统过压保护（OVP），以消除因负载移除导致的输出电压失控；VCC欠压锁定（UVLO）；逐周期电流限制；乘法器输出钳位，限制最大峰值开关电流；栅极驱动输出钳位，用于保护外部功率MOSFET。增加了系统开环保护功能，当反馈环路打开时，系统将关闭。
- 品牌名称
- OB(昂宝)
- 商品型号
- OB6561PCPA
- 商品编号
- C48392384
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1946克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率因数校正(PFC)控制器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 逐周期过流保护；欠压锁定；带使能；过压保护 |
商品概述
OB6561P是一款用于交流-直流开关模式电源应用的有源过渡模式功率因数校正控制器。它具备内部启动定时器，适用于独立应用；包含带THD优化器的单象限乘法器，可实现接近1的功率因数；集成零电流检测器以确保过渡模式运行；内置前沿消隐的电流检测比较器；以及适用于驱动功率MOSFET的图腾柱输出。该器件提供全面的保护功能，包括系统过压保护，以防止负载移除时输出电压失控；VCC欠压锁定；逐周期电流限制；限制最大峰值开关电流的乘法器输出钳位；以及用于外部功率MOSFET保护的栅极驱动输出钳位。此外，OB6561P还增加了系统开环保护功能，当反馈环路开路时，系统将关闭。
商品特性
- 过渡模式运行
- 带THD优化器的单象限乘法器
- 低启动电流和工作电流
- 逐周期电流限制
- 内部RC滤波器
- 经修调的1.5%内部带隙基准
- 带迟滞的欠压锁定
- 非常精确的可调输出过压保护
- 用于独立应用的内部启动定时器
- 禁用功能
- 带高态钳位的图腾柱输出
- 系统开环保护
- 无音频噪声
- 9.5V至28V的宽范围VCC电压
应用领域
- 电子镇流器
- 交流-直流开关电源
