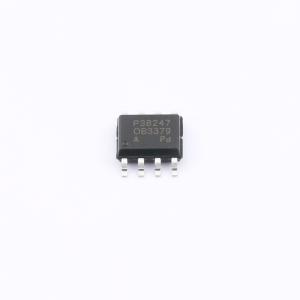

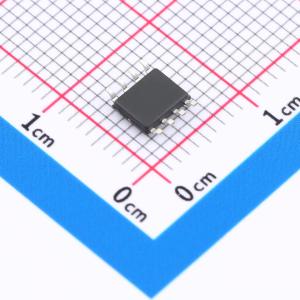

OB3379ACPA
高性能降压型LED驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 用于白光 LED 照明和背光的高效率 LED 驱动器。内置准谐振控制方法的降压 DC/DC 转换器。控制器采用峰值电流模式控制方案和内部跨导放大器，可在较宽的输入和负载条件下精确控制输出电流。跨导放大器参考电压由内部参考电压设置，该电压由 ADIM 引脚输入和 HPWM 引脚的占空比决定。提供全面的保护功能，可在各种故障条件下保护系统，如二极管和电感短路保护、CS 开路保护、LED+ / LED-短路保护、LED 开环保护、过温保护 (OTP)。逐周期电流限制功能可限制流过外部 MOSFET 的最大电流。采用 SOP8 封装。
- 品牌名称
- OB(昂宝)
- 商品型号
- OB3379ACPA
- 商品编号
- C48392378
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.183825克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 9V~30V | |
| 开关频率 | 230kHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | 短路保护(SCP)；LED开路保护；过温保护(OTP)；内置软启动 | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | - |
商品概述
OB3379A是一款专为白光LED照明和背光设计的高效率LED驱动器。它内置采用准谐振控制方法的降压型DC/DC转换器。该控制器采用峰值电流模式控制方案和一个内部跨导放大器，可在宽输入和负载条件下精确控制输出电流。跨导放大器的参考电压由内部参考电压设定，该参考电压由ADIM引脚的输入和HPWM引脚的占空比决定。 OB3379A提供全面的保护功能，以在各种故障条件下保护系统，例如二极管和电感短路保护、CS开路保护、LED+/LED-短路保护、LED开路保护、过温保护。逐周期电流限制功能限制了流经外部MOSFET的最大电流。 OB3379A采用SOP8封装。
商品特性
- 系统成本低且效率高
- 准谐振降压拓扑结构工作
- 可编程恒流调节
- 0.5%~100%模拟和PWM转模拟组合调光
- 检测零电压信号以提高效率和电磁干扰性能
- LED+/LED-短路保护
- LED开路保护
- 逐周期电流限制
- 内置前沿消隐
- 带滞回的输入欠压锁定
- 过温保护
- 二极管和电感短路保护
- CS开路保护
- 低待机电流
应用领域
- LED照明
- LED背光
