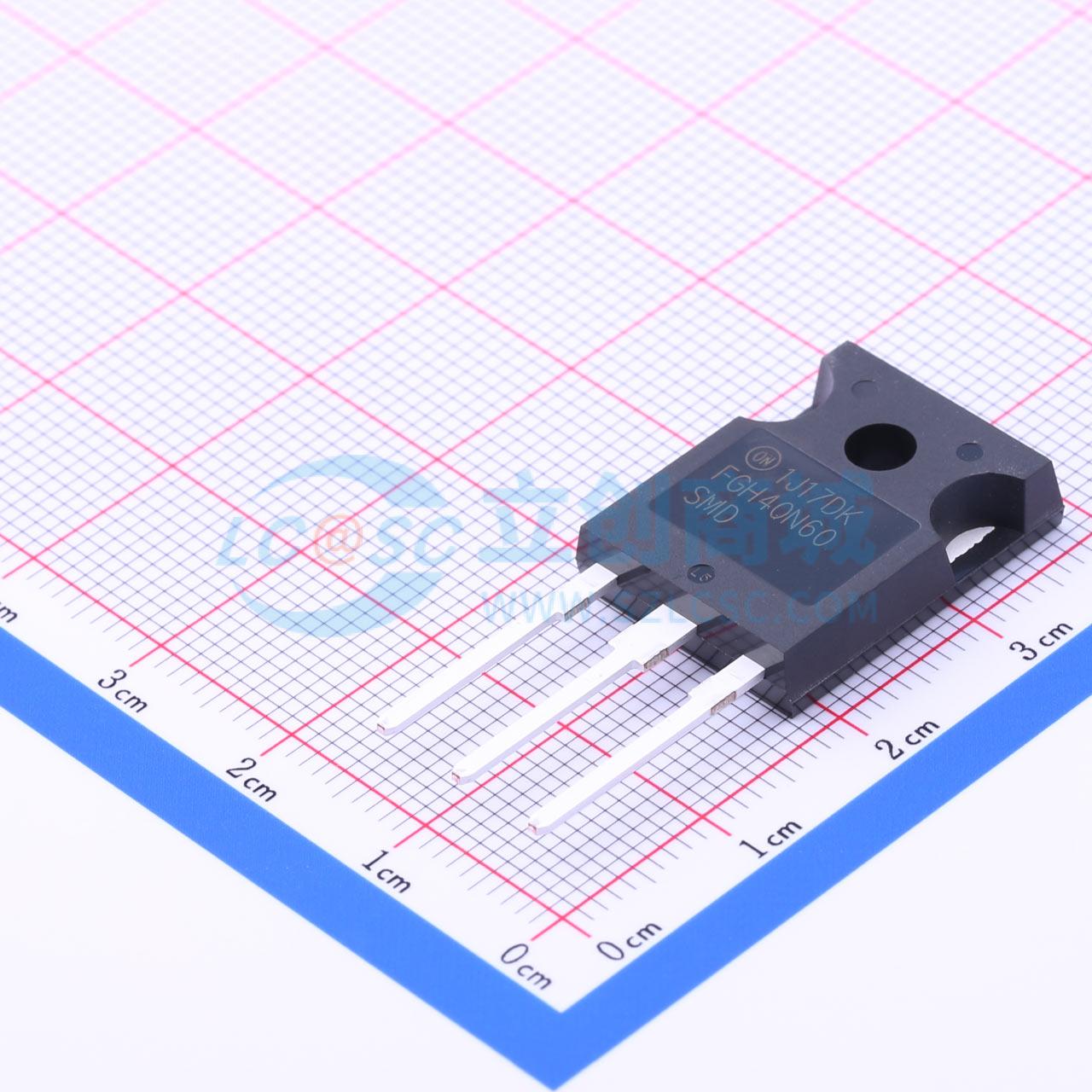

FGH40N60SMD
600V 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 飞兆半导体的场截止第二代 IGBT 新系列采用新型场截止 IGBT 技术，为光伏逆变器、UPS、焊机、通讯、ESS 和 PFC 等低导通和开关损耗至关重要的应用提供最佳性能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FGH40N60SMD
- 商品编号
- C49512
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 349W | |
| 输出电容(Coes) | 180pF | |
| 正向脉冲电流(Ifm) | 120A | |
| 集射极饱和电压(VCE(sat)) | 2.5V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 3.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 119nC@15V | |
| 输入电容(Cies) | 1.88nF | |
| 开启延迟时间(Td(on)) | 12ns | |
| 关断延迟时间(Td(off)) | 92ns | |
| 导通损耗(Eon) | 870uJ | |
| 关断损耗(Eoff) | 260uJ | |
| 反向恢复时间(Trr) | 36ns | |
| 工作温度 | -55℃~+175℃@(Tj) | |
| 反向传输电容(Cres) | 50pF |
