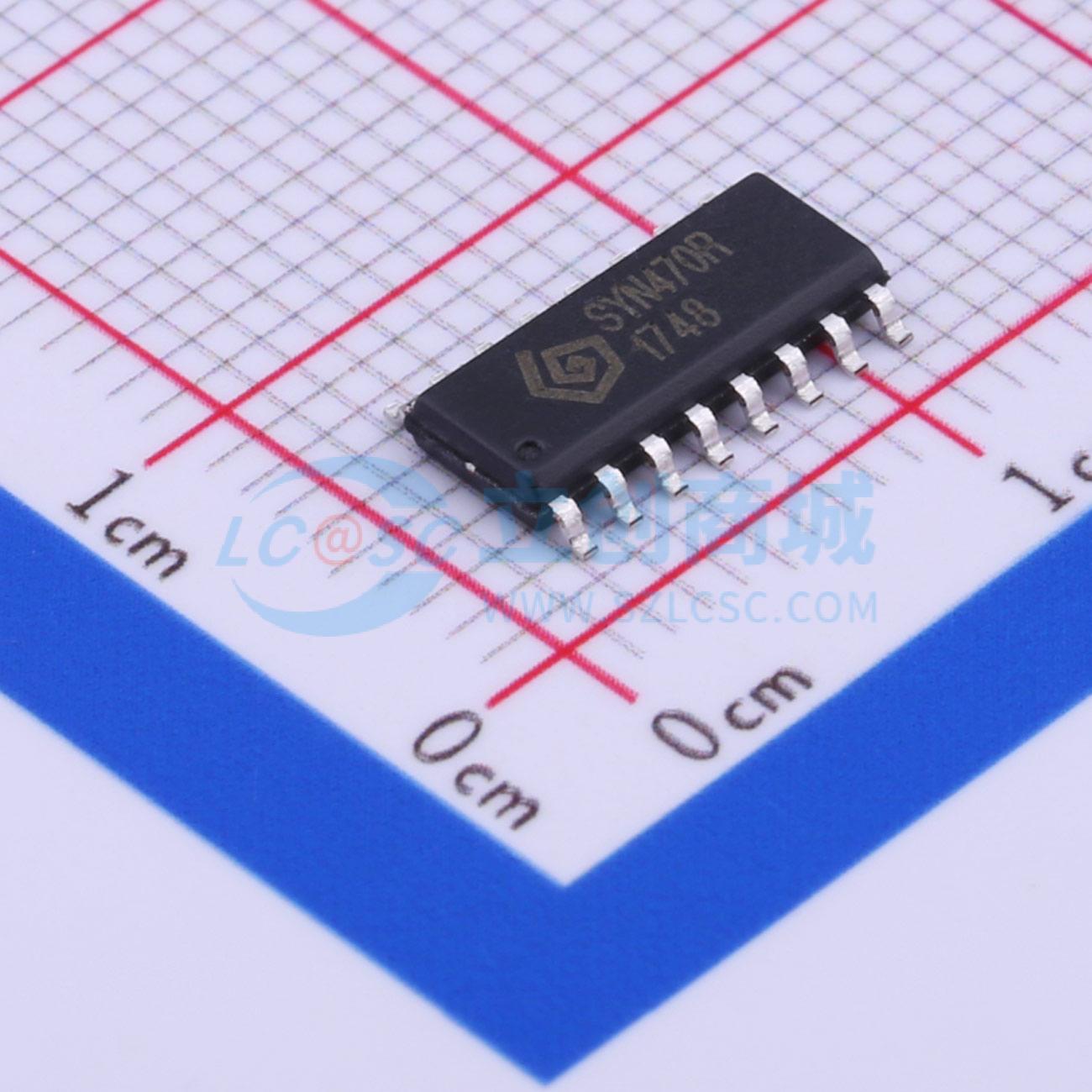

温馨提醒：图片仅供参考，商品以实物为准
SYN470R
ASK接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SYN470R是一款单芯片ASK/OOK（开关键控）射频接收器IC。该器件是一款真正的“天线输入到数据输出”的单片器件。所有射频和中频调谐均在IC内部自动完成，无需手动调谐，降低了生产成本。其结果是提供了一种高度可靠且低成本的解决方案。SYN470R是一款功能齐全的器件，采用16引脚封装；SYN480R是同一器件的8引脚封装版本，功能有所简化。SYN470R提供两项额外功能：（1）关断引脚，可用于在占空比操作时关闭器件；（2）“唤醒”输出，在存在射频信号时提供输出标志。这些特性使SYN470R非常适合低功耗和超低功耗应用，如汽车远程无钥匙进入（RKE）和遥控器。SYN470R内部集成了所有中频滤波和检波后（解调器）数据滤波功能，因此无需外部滤波器。用户可通过外部选择四种解调器滤波器带宽之一。SYN470R提供两种工作模式：固定模式（FIX）和扫描模式（SWP）。在固定模式下，SYN470R作为传统的超外差接收器工作；在扫描模式下，SYN470R可扫描更宽的射频频谱。固定模式具有更好的选择性和灵敏度性能，扫描模式则使SYN470R可与低成本、精度较低的发射机配合使用。
- 品牌名称
- Synoxo
- 商品型号
- SYN470R
- 商品编号
- C49593
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 300MHz~440MHz | |
| 工作电压 | 3V~5.5V | |
| 应用领域 | RKE | |
| 数据速率 | 10Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 灵敏度 | -106dBm | |
| 接收电流 | 2.5mA | |
| 典型应用频率 | 315MHz | |
| 工作温度 | -30℃~+85℃ | |
| 类型 | 接收器 |
商品概述
SYN470R是一款单芯片ASK/OOK（开关键控）射频接收器IC。该器件是一款真正的“天线输入到数据输出”的单片器件。所有射频和中频调谐均在IC内部自动完成，无需手动调谐，降低了生产成本。其结果是提供了一种高度可靠且低成本的解决方案。 SYN470R是一款功能齐全的器件，采用16引脚封装；SYN480R是同一器件的8引脚封装版本，功能有所简化。 SYN470R提供两项额外功能：（1）关断引脚，可用于在占空比操作时关闭器件；（2）“唤醒”输出，在存在射频信号时提供输出标志。这些特性使SYN470R非常适合低功耗和超低功耗应用，如汽车远程无钥匙进入（RKE）和遥控器。 SYN470R内部集成了所有中频滤波和检波后（解调器）数据滤波功能，因此无需外部滤波器。用户可通过外部选择四种解调器滤波器带宽之一。 SYN470R提供两种工作模式：固定模式（FIX）和扫描模式（SWP）。在固定模式下，SYN470R作为传统的超外差接收器工作；在扫描模式下，SYN470R可扫描更宽的射频频谱。固定模式具有更好的选择性和灵敏度性能，扫描模式则使SYN470R可与低成本、精度较低的发射机配合使用。
商品特性
- 300MHz至440MHz频率范围
- 高接收器灵敏度：-106dBm（315MHz），-107dBm（433MHz）
- 数据速率高达10kbps（固定模式）
- 低功耗：全工作状态下2.5mA（315MHz），关断状态下0.9µA，轮询操作时250µA（10:1占空比）
- 唤醒输出标志，可用于启动解码器和微处理器
- 天线处射频再辐射极低
- 高度集成，外部元件数量极少
应用领域
- 汽车远程无钥匙进入（RKE）
- 遥控器
- 远程风扇和灯光控制
- 车库门和大门开启器
