TPS2514DBVR

TPS2513 和TPS2514 是USB 专用充电端口(DCP)控制器。一个自动检测特性监控USB 数据线路电压，并且自动在数据线路上提供正确的电气特征，来在下列专用充电系统配置中为兼容器件充电：

1. 分压器1 DCP，被要求在 D+ 和 D- 线路上分别施加 2V 和 2.7V 电压
2. 分压器2 DCP，被要求在 D+ 和 D- 线路上分别施加 2.7V 和 2V 电压
3. BC1.2 DCP，被要求将 D+ 线路短接至 D- 线路
4. 中国电信标准 YD/T 1591-2009 短接模式，被要求将 D+ 线路短接至 D- 线路
5. D+ 和 D- 线路上的电压均为 1.2V

• 依照USB 电池充电技术规格，修订版本1.2 (BC1.2)，支持USB DCP D+线路短接至D-线路
• 依照中国电信行业标准YD/T 1591-2009，支持短接模式（支持D+线路接至D-线路）
• 支持在D+线路上施加2.7V电压，在D-线路上施加2V电压的USB DCP（或者是在D+线路上施加2V电压，在D-线路上施加2.7V电压的USB DCP）
• 支持在D+和D-线路上施加1.2V电压的USB DCP
• 自动为连接的器件切换D+和D-线路连接
• 双USB端口控制器，TPS2513
• 单USB端口控制器，TPS2514
• 工作电压范围：4.5V至5.5V

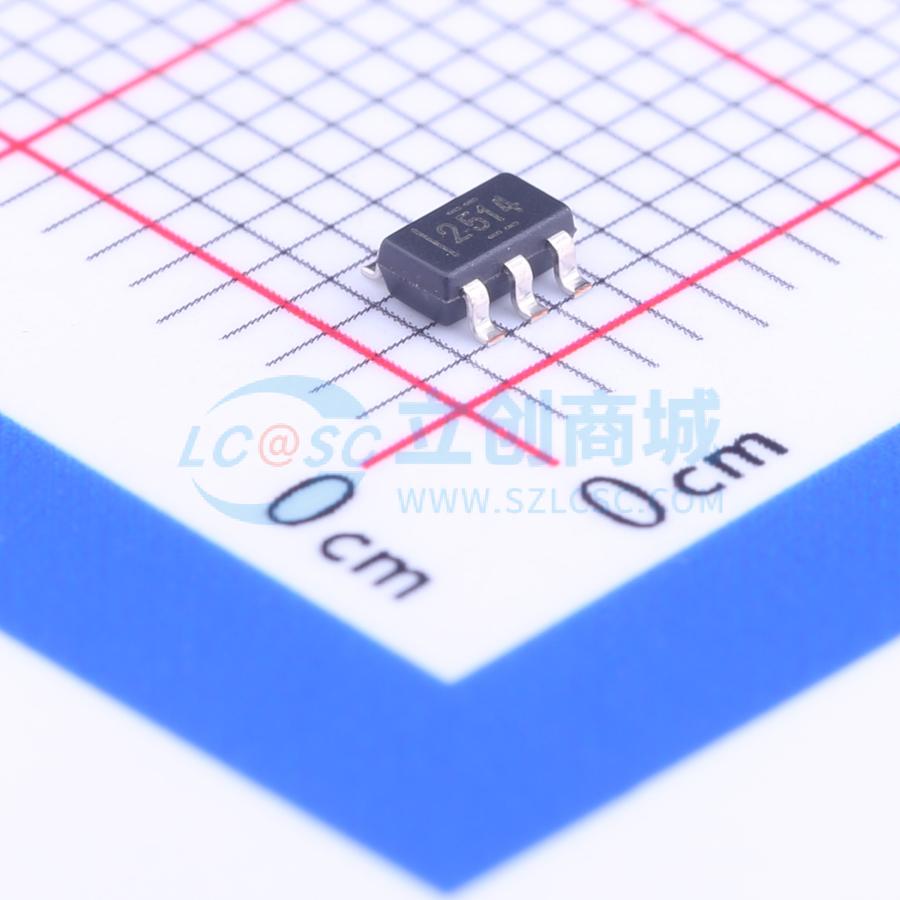

• 采用小外形尺寸晶体管(SOT)23-6封装

• 车辆USB 电源充电器
• 带有USB 端口的交流(AC) - 直流(DC) 适配器
• 其它USB 充电器
