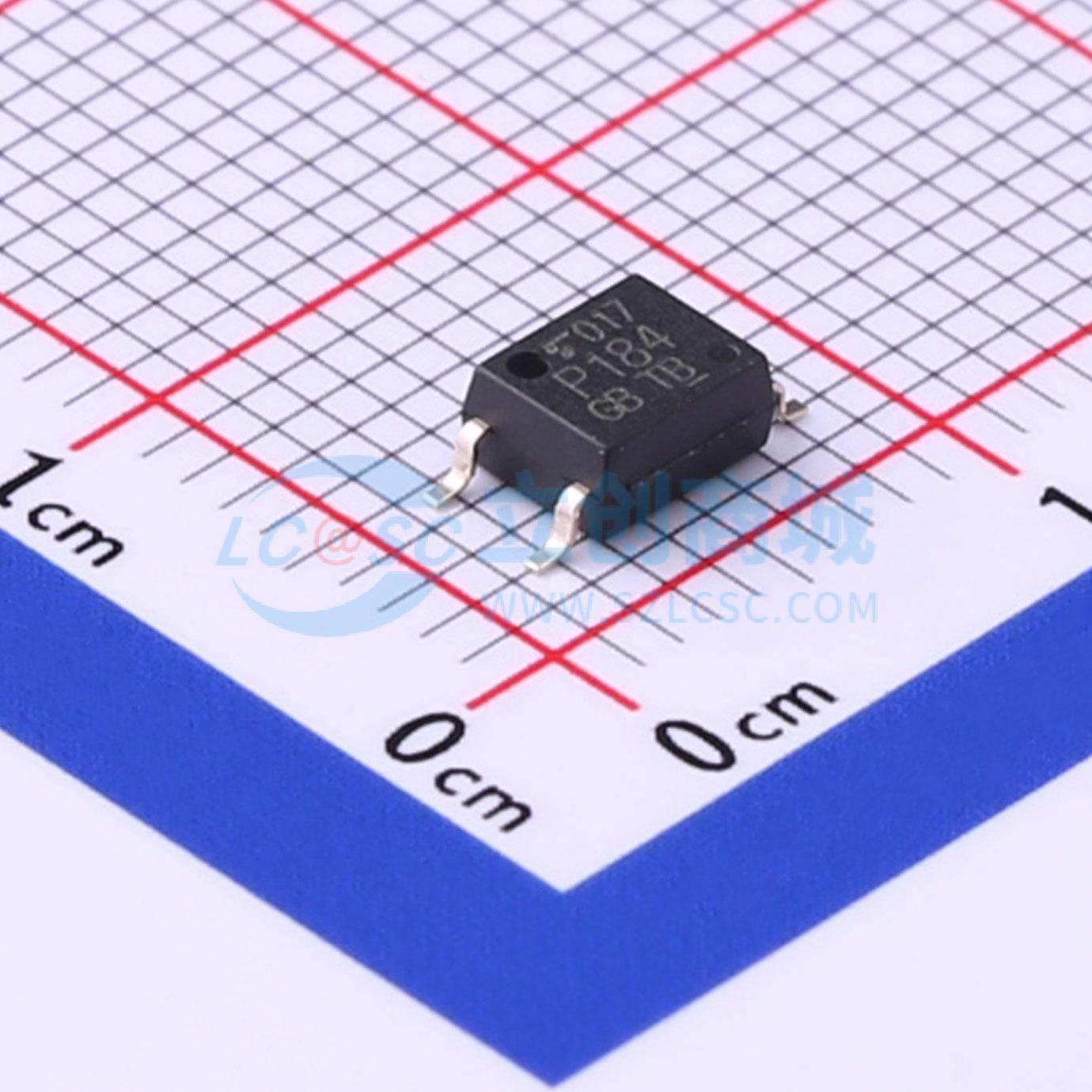

温馨提醒：图片仅供参考，商品以实物为准
TLP184(GB-TPL,SE
AC,DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AC输入型光耦合器，由与两个砷化镓红外发射二极管光耦合的光电晶体管组成。采用非常小而薄的SO6封装，具有高抗噪性和高隔离电压。由于尺寸比DIP封装小，适用于高密度表面贴装应用，如混合集成电路。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP184(GB-TPL,SE
- 商品编号
- C49659
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@2.4mA,8mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | - |
商品特性
- Collector-emitter voltage: 80 V (min)
- Current transfer ratio: 50% (min) Rank GB: 100% (min)
- Isolation voltage: 3750 Vrms (min)
- Operating temperature: -55 to 110 °C
- Safety standards UL-approved: UL1577, File No.E67349 cUL-approved: CSA Component Acceptance Service No.5A File No.E67349 VDE-approved: EN60747-5-5 CQC-approved: GB4943.1, GB8898 Thailand Factory 仅适用干海拔 2000m 以下地区安全使用
应用领域
- 可编程逻辑控制器 (PLCs)
- 用户小交换机 (PBXs)
