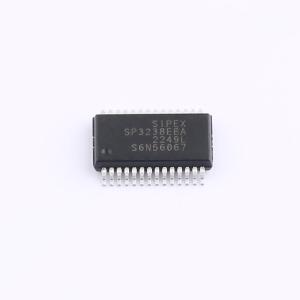

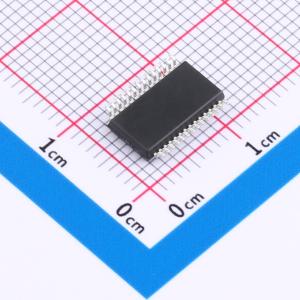

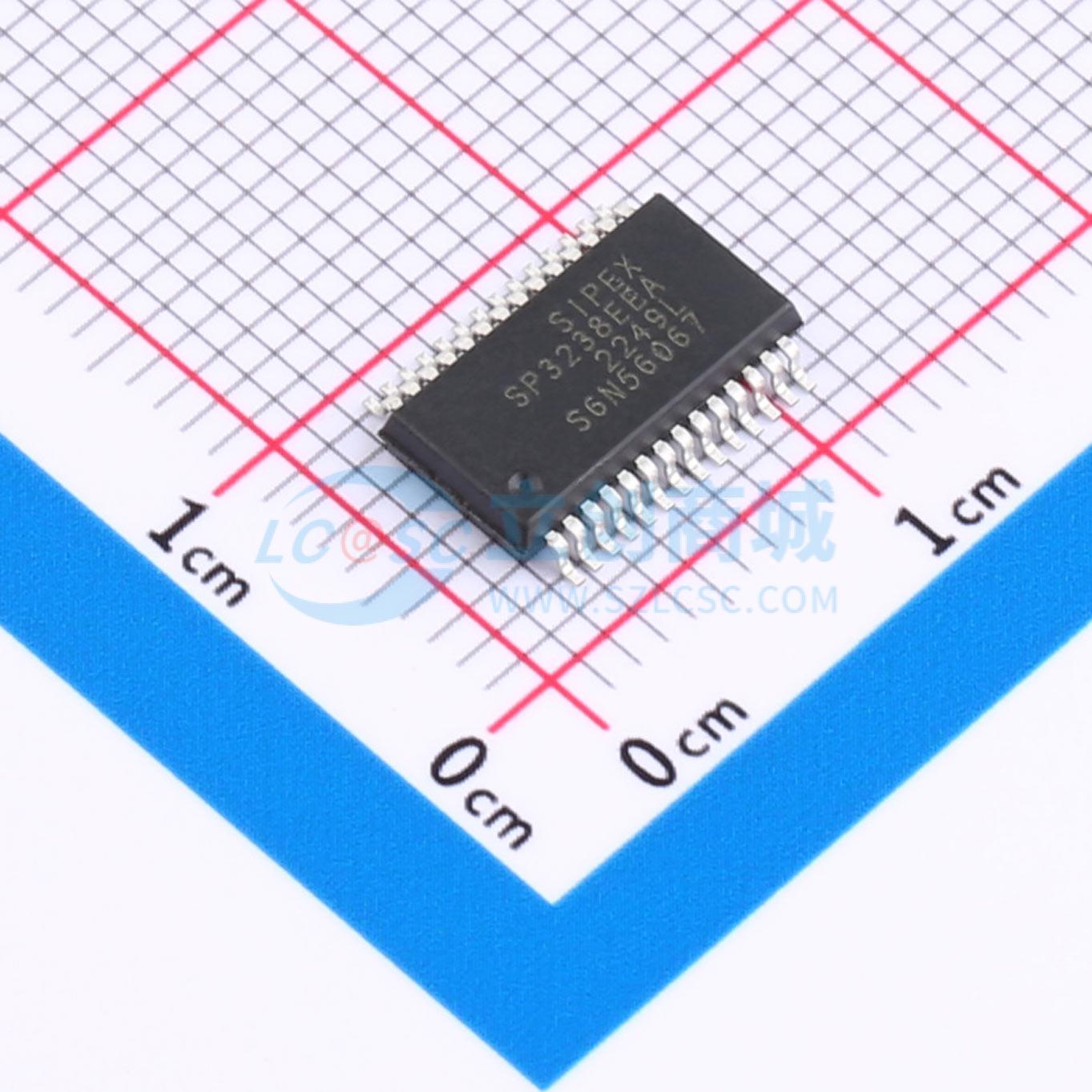

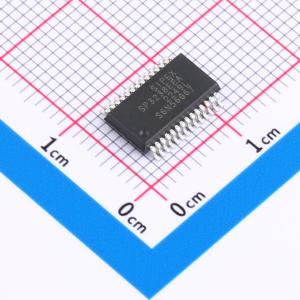

SP3238EEA-L/TR
智能+3.0V至+5.5V RS-232收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP3238E是一款适用于便携式或手持设备的RS-232收发器解决方案。它使用内部高效电荷泵电源，仅需0.1μF电容即可在3.3V下工作。
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- SP3238EEA-L/TR
- 商品编号
- C49669
- 商品封装
- SSOP-28-208mil
- 包装方式
- 编带
- 商品毛重
- 0.531克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 5 | |
| 接收器数 | 3 | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 0.3mA |
商品概述
SP3238E器件符合EIA/TIA - 232和ITU - T V.28/V.24通信协议，可应用于电池供电、便携式或手持设备，如笔记本电脑或掌上电脑。SP3238E器件采用专有且获专利（美国专利号5,306,954）的片上电荷泵电路，可通过单一+3.0V至+5.5V电源产生±5.5V的RS - 232电压电平。SP3238E器件在满载情况下可保证250kbps的数据速率。 SP3238E是一款5驱动器/3接收器器件，非常适合便携式或手持应用。SP3238E包含一个互补的始终激活接收器，可在关机时监控外部设备（如调制解调器）。这有助于保护UART或串行控制器IC，防止在Vcc可能断开时保护二极管正向偏置。 SP3238E器件是对功耗敏感设计的理想选择。SP3238E器件采用AUTO ON - LINE®电路，可将电源电流降至1μA。 在许多便携式或手持应用中，RS - 232电缆可能会断开连接，或者所连接的外设可能会关闭。在这些情况下，内部电荷泵和驱动器将关闭。否则，系统将自动上线。这一特性使设计工程师无需进行重大设计更改即可解决节能问题。
商品特性
- 采用+3.0V至+5.5V电源，符合真正的EIA/TIA - 232 - F标准
- 与EIA/TIA - 232互操作，在低至+2.7V电源时符合EIA/TIA - 562标准
- AUTO ON - LINE®电路可从1μA的关机状态自动唤醒
- 负载下最小数据速率为250Kbps
- 稳压电荷泵可产生稳定的RS - 232输出，不受VCC变化影响
- 增强的ESD规格：±15KV人体模型、±15KV IEC61000 - 4 - 2空气放电、±8KV IEC61000 - 4 - 2接触放电
- 现提供无铅封装
