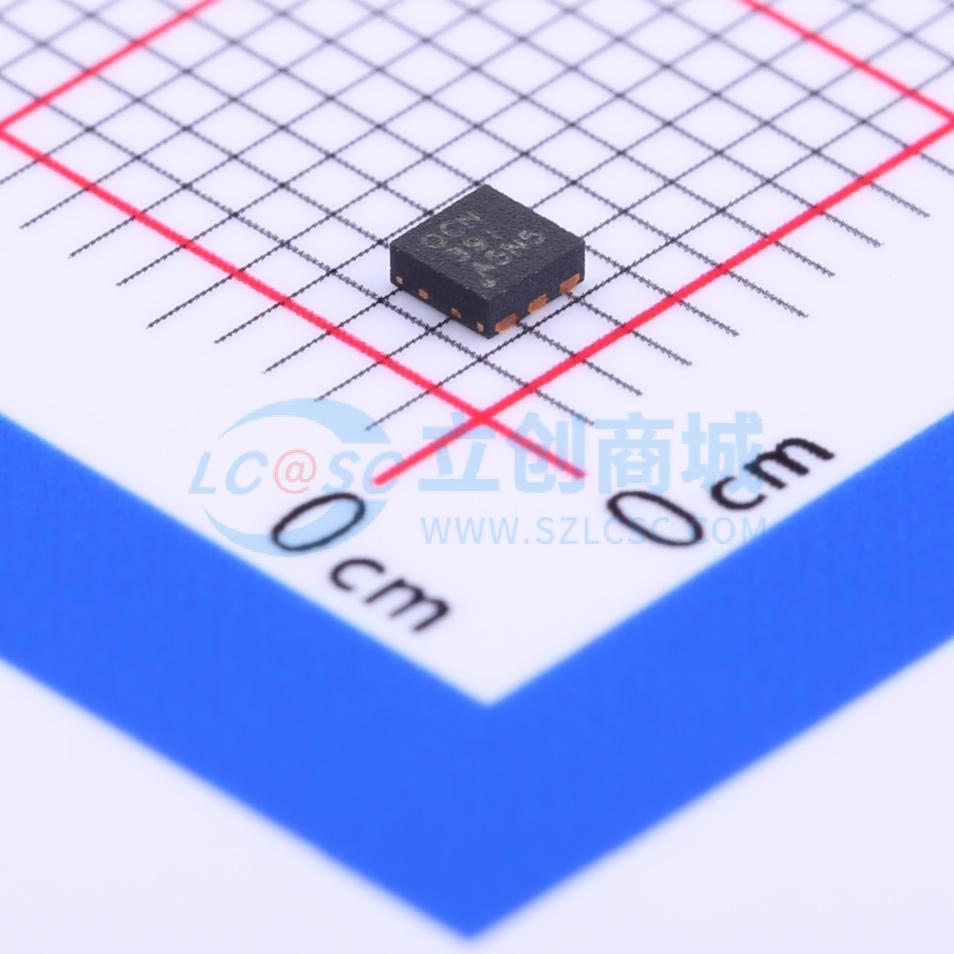

温馨提醒：图片仅供参考，商品以实物为准

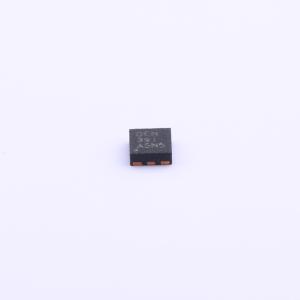

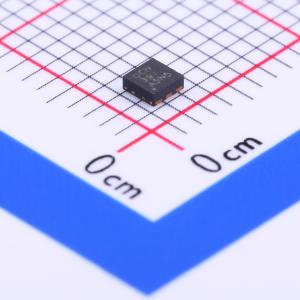

TPS60151DRVT
TPS60151DRVT
- 描述
- TPS60151 采用 2x2 QFN 封装的 140mA、5V 充电泵
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS60151DRVT
- 商品编号
- C49569
- 商品封装
- WSON-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 2.7V~5.5V | |
| 静态电流(Iq) | 4.7mA | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 功能类型 | 升压 | |
| 输出电压(Vout) | 4.8V~5.2V | |
| PFM模式 | 不支持 | |
| 输出电流(Iout) | 140mA |
商品概述
TPS60151是一款开关电容电压转换器，可将未稳压的输入电压转换为稳压、低噪声、低纹波的输出电压（5V）。即使V_IN大于5V，它也能维持5V稳压输出。 采用小巧的2X2 QFN封装，其5V输出可提供最低140mA的电流。 在典型条件下，当负载电流降至8mA以下时，TPS60151进入跳频模式。在跳频模式下，静态电流可降至90μA。 仅需3个外部电容即可产生输出电压，从而节省PCB空间。 在电源开启和电源瞬态状态期间，软启动功能可限制浪涌电流。 TPS60151内置电流限制和输出反向电流保护功能，非常适合HDMI、USB OTG和其他电池供电应用。
商品特性
- 输入电压范围：2.7V至5.5V
- 固定输出电压：5.0V
- 输出反向电流保护
- X2电荷泵
- 1.5MHz开关频率
- 最大输出电流：140mA
- 2X2 QFN封装，高度0.8mm
- 无负载条件下（跳频模式）典型静态电流为90μA
- 硬件使能/禁用功能
- 内置软启动
- 内置欠压锁定保护、热保护和过流保护
应用领域
- USB OTG
- HDMI
- 便携式通信设备
- 个人数字助理
- PCMCIA卡
- 手机
- 手持式仪表
