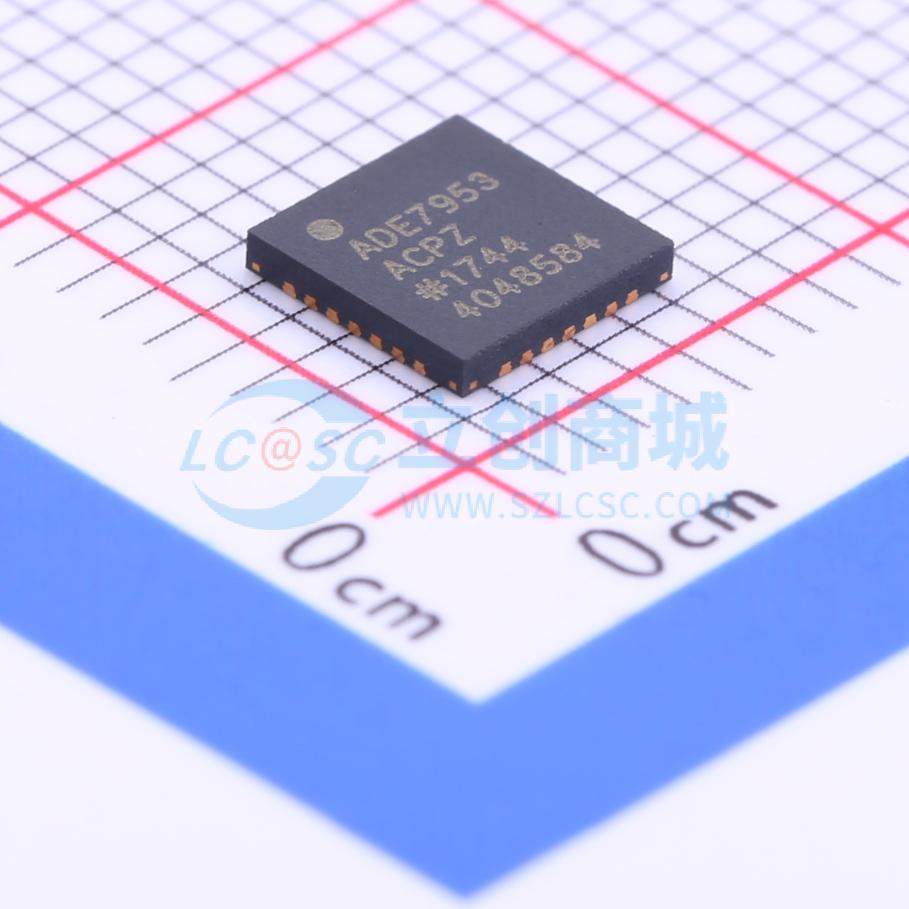

ADE7953ACPZ

ADE7953是一款高精度电能测量IC，适用于单相应用。它可测量线电压和电流，并计算有功、无功和视在电能，以及瞬时均方根电压和电流。 该器件集成了三个Σ - Δ ADC和一个高精度电能测量内核。第二个输入通道可同时测量中性线电流，实现防窃电检测和中性线电流计费。额外的通道包含完整的信号路径，可进行全方位测量。每个输入通道支持独立且灵活的增益级，使该器件适用于各种电流传感器，如电流互感器（CT）和低值分流电阻。两个片上积分器便于使用罗氏线圈传感器。 ADE7953可通过多种通信接口（包括SPI、I²C和UART）访问片上电表寄存器。两个可配置的低抖动脉冲输出引脚提供与有功、无功或视在电能以及电流和电压均方根成正比的输出。通过外部IRQ引脚可获取过流、过压、峰值和骤降检测等全方位电能质量信息。该器件还具备独立的有功、无功和视在无负载检测功能，可防止“电表潜动”。此外，还提供专用的反向功率（REVP）、过零电压（ZX）和过零电流（ZX_I）引脚。ADE7953电能计量IC采用3.3 V电源电压供电，提供28引脚LFCSP封装。

• 高精度；支持EN 50470 - 1、EN 50470 - 3、IEC 62053 - 21、IEC 62053 - 21、IEC 62053 - 22和IEC 62053 - 23标准
• 测量有功、无功和视在电能；采样波形；电流和电压均方根
• 提供第二个电流输入，用于中性线电流测量
• 在3000:1的动态范围内，有功和无功电能测量误差小于0.7%
• 在1000:1的动态范围内，瞬时IRMS测量误差小于0.2%
• 提供视在电能测量和瞬时功率读数
• 1.23 kHz带宽工作
• 灵活的PGA增益级（最高×22）
• 包含用于罗氏线圈传感器的内部积分器
• SPI、I²C或UART通信
