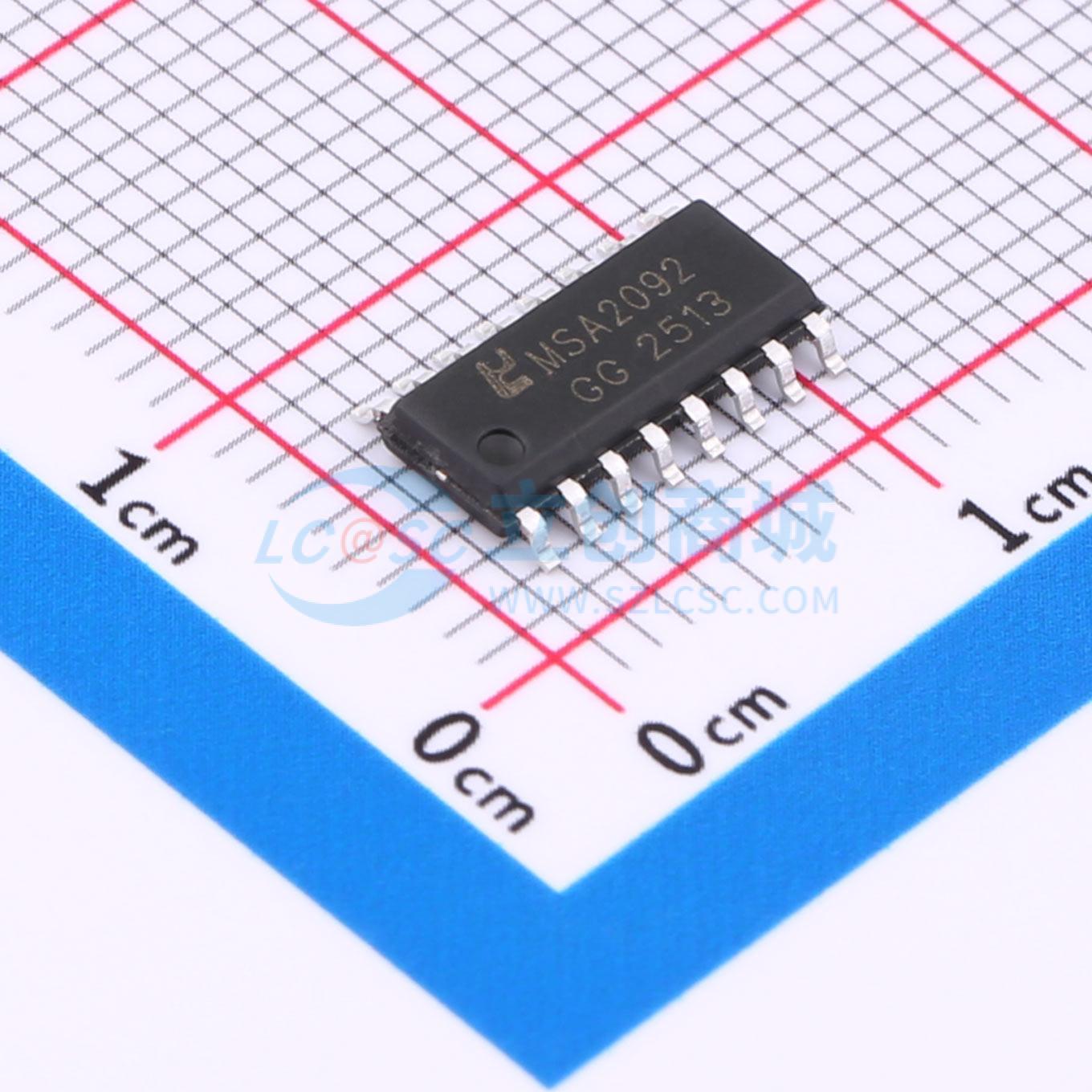

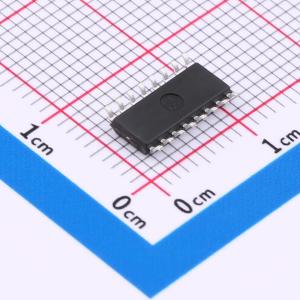

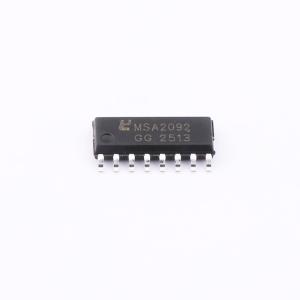

温馨提醒：图片仅供参考，商品以实物为准
MSA2092
带保护的D类音频驱动IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高压、高性能的D类音频功率放大器驱动芯片，针对超大输出功率的D 类音频功放系统设计
- 品牌名称
- minos(迈诺斯)
- 商品型号
- MSA2092
- 商品编号
- C47967298
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 静态电流(Iq) | 3mA |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 60dB | |
| 功能特性 | ESD保护；使能/关断功能；自动静音/免噪音开关；过压保护 | |
| 工作温度 | -40℃~+125℃ |
商品概述
MSA2092是一款高压、高性能的D类音频功率放大器驱动芯片，针对超大输出功率的D类音频功放系统设计。集成有模拟功率放大器、PWM波调制电路、高/低压侧过流保护功能、防直通死区逻辑以及三个电压域，采用灵活开放式的拓扑结构实现PWM调制功能。集成了启动和关断期间的咔哒声消除功能，用于抑制PWM信号启动和关闭期间的非必要听觉噪声。配合一个功率桥电路及少许无源器件即可实现一个完整的D类音频功率放大器。该芯片通过检测功率MOSFET的RDS(on)来检测功率器件是否过流，简化了系统结构和应用复杂度。其浮动阱与芯片衬底地之间的击穿电压超过200V，可用于高达±150V的功放应用，实现超过500W的功率输出。输入级是一个误差放大器的反相输入端，闭环增益由RFB和RIN确定：Gv = R_FB / R_IN。内置跨导运算放大器作为前端的误差放大器，需要在COMP端外接大于1nF电容进行补偿。在典型应用电路中采用自振荡PWM调制机制，自振荡频率主要由积分电容C1和C2、积分电阻R1、驱动芯片的传输延时、反馈电阻RFB以及占空比决定。
商品特性
- 集成模拟信号输入的D类功率放大器
- 功率放大器开环增益大于60dB
- 高低压侧均集成过流保护电路，并具有自恢复功能
- 外置5V参考电压输出，低压侧过流保护阈值可编程
- 保护信号持续时间可编程定时功能
- 可编程预设死区时间以提高THD性能：25 ns @ DT端口电压 > 0.57 V；40 ns @ 0.57 V > DT端口电压 > 0.36 V；65 ns @ 0.36 V > DT端口电压 > 0.23 V；105 ns @ 0.23 V > DT端口电压 > 0 V
- 集成开启期间与关断器件的咔哒声消除功能
- 集成多电压域欠压保护及过压钳位保护功能
- 高瞬态噪声抑制能力：> 50 V/ns
- 高达±150V的输出摆率，可实现输出功率超过500W
- 最大工作频率：800 kHz
- 宽温度范围：-40℃ ~ 125℃
- 开关参数：360 ns / 335 ns典型传输延时；500 ns最大过流保护延时；250 ns最大使能控制延时
- 负载输出拉电流/灌电流能力高达2A
应用领域
- 家庭影院系统
- 立体声系统迷你组件
- 有源扬声器系统
- 通用音频功率放大器
