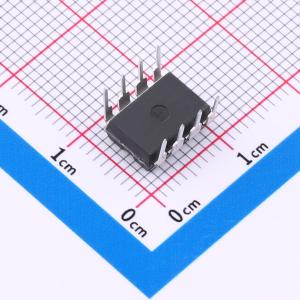

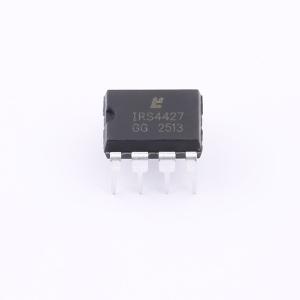

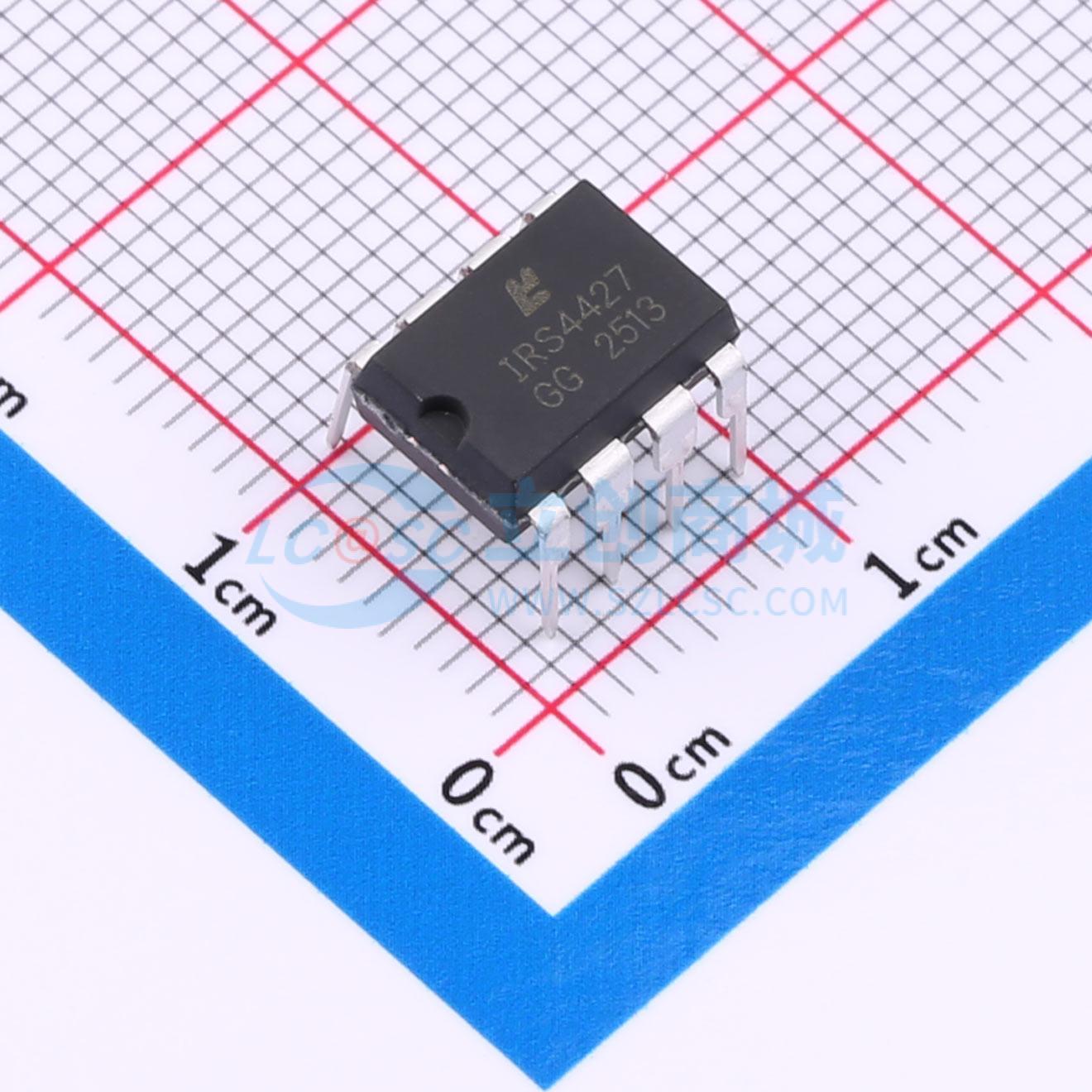

IRS4427-MNS
双通道2A超高速功率开关驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双通道2A 超高速功率开关驱动器，工作范围：4.5V~25V最大输入电压可达5V，在1nF 负载时，开关时间< 25ns
- 品牌名称
- minos(迈诺斯)
- 商品型号
- IRS4427-MNS
- 商品编号
- C47967299
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 2A | |
| 工作电压 | 4.5V~20V | |
| 上升时间(tr) | 30ns | |
| 下降时间(tf) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | - | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.4V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 1mA | |
| 功能特性 | - |
商品概述
IRS4427 是一款功率开关驱动器系列产品。它在对功率开关的栅极进行充电和放电时，具备匹配的上升和下降时间。该器件在其额定功率和电压范围内的任何条件下均表现出高度的抗闩锁能力。即使接地引脚上出现高达 5V（任意极性）的噪声尖峰，IRS4427 也不会受损。该器件能够承受高达 500mA 的反向电流强制灌入其输出端，而不会造成损坏或逻辑状态紊乱。所有引脚均提供全面的静电放电保护，最高可承受 2.0kV。提供 PDIP-8 和 SOIC-8 封装。在 TA = 25℃、4.5V ≤ VCC ≤ 18V 的条件下进行测试。
商品特性
- 具备锁存保护功能，可承受 0.5A 反向电流
- 输入逻辑保护低至 -10V
- 低输出阻抗
- 单芯片集成双通道驱动器
- 输出峰值电流达 2A
- 工作电压范围：4.5V ~ 25V
- 最大输入电压可达 5V
- 高电容负载驱动能力，在 1nF 负载下开关时间小于 25ns
- 上升与下降时间匹配
- 传播延迟为 40ns
- 工作温度范围宽：-40℃ ~ 125℃
- 芯片开启/关断延迟特性，Ton/Toff = 70ns/70ns
- 符合 RoHS 标准，采用 PDIP-8 封装
应用领域
- 交换式电源
- 开关变换器
- 线路驱动器
- 脉冲变压器驱动
- 电机控制
