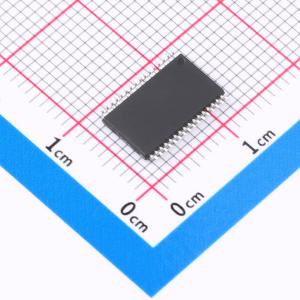

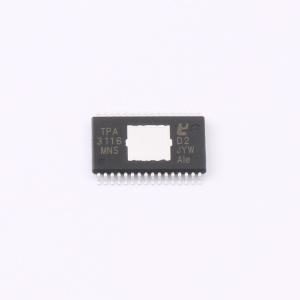

温馨提醒：图片仅供参考，商品以实物为准
TPA3116D2-MNS
2x50W立体声D类音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2×50W 立体声D类音频功率放大器，宽工作电压范围： 5.5V-26V
- 品牌名称
- minos(迈诺斯)
- 商品型号
- TPA3116D2-MNS
- 商品编号
- C47967307
- 商品封装
- HTSSOP-32-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.4475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 50W×2@4Ω | |
| 总谐波失真+噪声(THD+N) | 0.1% | |
| 静态电流(Iq) | 20mA | |
| 信噪比 | 102dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | -70dB | |
| 效率 | 90% | |
| 输入通道数 | 2对差分输入 | |
| 功能特性 | 集成PLL；过压保护 | |
| 工作电压 | 5.5V~26V | |
| 工作温度 | - |
商品概述
TPA3116D2-MNS 是一款高效率的立体声 D 类功率放大器电路。该器件集成了锁相环电路，可通过选择不同的开关频率来避免 AM 干扰，其先进的 EMI 抑制技术使得在电路输出端仅使用廉价的磁珠滤波器即可满足 EMC 要求。同时，该电路支持外部时钟同步功能，可实现多个器件的同步工作。该放大器支持单声道和立体声两种输出模式。在单声道模式下，搭配 2Ω 扬声器时，输出功率可达 100W。在立体声模式下，配合适当面积的散热器，输出功率可达 2×50 W/4Ω。该器件集成了全面的保护功能，包括短路保护、过温保护、过欠压保护和直流保护等。
商品特性
- 宽工作电压范围：5.5V ~ 26V
- 高效率 D 类工作模式：转换效率 >90%
- 先进的 PWM 调制方案
- 开关频率外部可调，最高可达 1.2MHz
- AM 抑制
- 主从模式与同步功能
- 功率限制外部可调
- 兼容差模输入和单端输入应用
- 集成多种自保护电路，包括过压、欠压、过温、直流检测和短路保护
- HTSSOP-32-6.1mm 增强型封装
应用领域
- 消费类音频设备
- 车载音频设备
