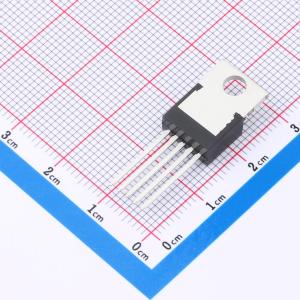

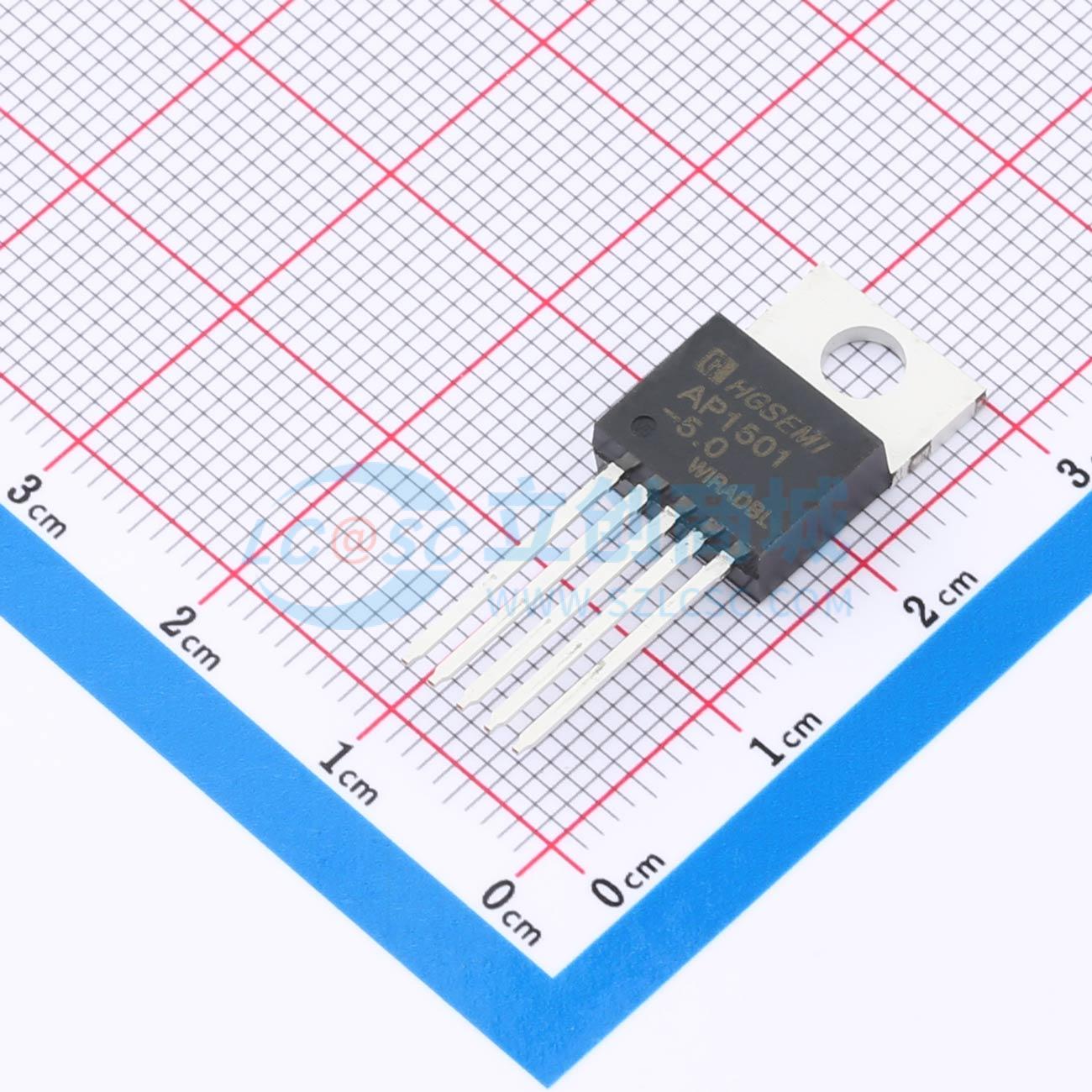

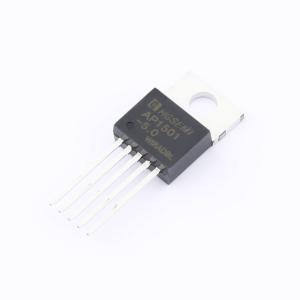

AP1501T-5.0/HG
降压型 3A 5V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3A 150KHz 40V DC-DC 稳压电路
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- AP1501T-5.0/HG
- 商品编号
- C47411538
- 商品封装
- TO-220-5
- 包装方式
- 管装
- 商品毛重
- 2.8778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~40V | |
| 输出电压 | 5V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
AP1501 是一款 150KHz 固定频率的 PWM DC-DC 稳压电源转换器。它具有 3A 输出电流驱动能力，以及高效率、低纹波、高线性调整率和负载调整率等特点。该芯片采用 PWM 调制模式，能够实现占空比在 0 ~ 100% 的线性范围内调节。AP1501 内置固定频率振荡器和频率补偿模块，外围电路设计简单，仅需极少量的外部元器件。此外，该芯片还集成了带迟滞功能的使能控制、过温保护、过流保护和次级过流保护等功能。当触发次级过流保护时，芯片内置的降频功能会将工作频率从 150KHz 降低至 50KHz。
商品特性
- 4.5V 至 40V 的宽输入电压范围
- 提供 3.3V、5V、12V 固定稳压输出及输出电压可调版本，可调版本调节范围为 1.23V 至 37V
- 占空比可调节范围 0 ~ 100%
- 最小饱和压降为 1.5V
- 150KHz 固定工作频率
- 3A 固定输出电流能力
- 使能迟滞开关功能
- 内置过温保护和过流保护
- 内置频率补偿功能
- 具有高工作效率、高线性调整率和负载调整率
应用领域
- 液晶显示器
- 液晶电视
- 数码相框
- 电视机顶盒
- 调制解调器
