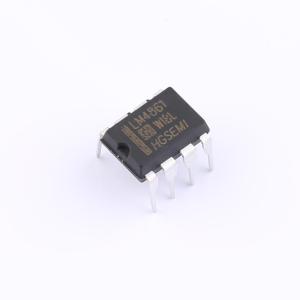

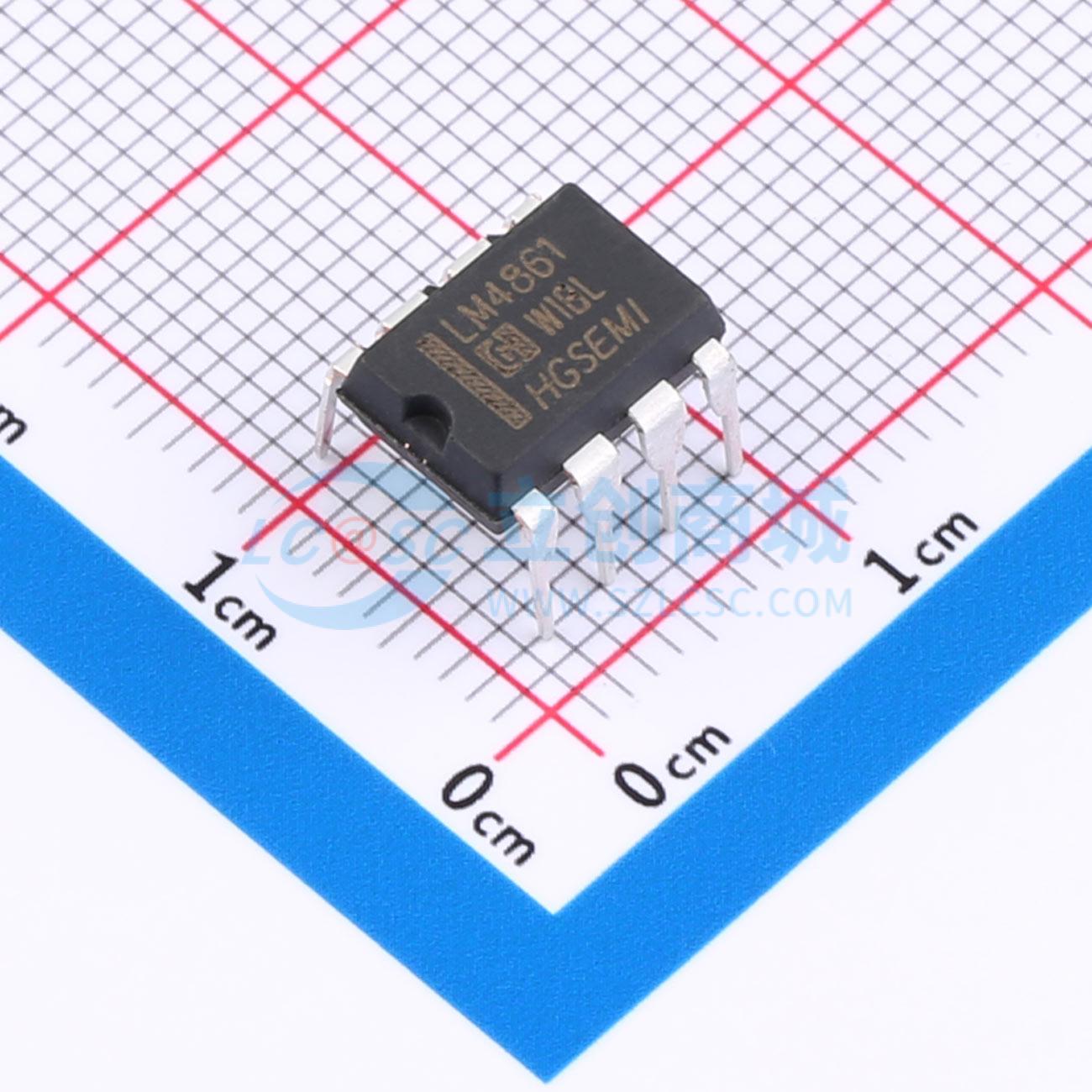

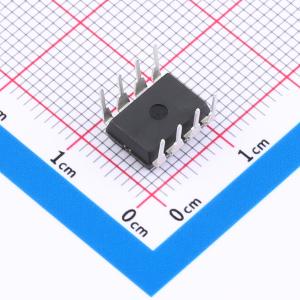

LM4861N/HG

具备关断模式的1.1W音频功率放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 1.1W Audio Power Amplifier with Shutdown Mode
品牌名称: HGSEMI(华冠)
商品型号: LM4861N/HG
商品编号: C47411556
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.82325克(g)

商品参数

商品概述

LM4861是一款桥接式音频功率放大器，在5V电源供电下，能够向8Ω负载提供1.1W的连续平均功率，总谐波失真加噪声为1%。Boomer音频功率放大器专为使用表面贴装封装，以最少的外部元件提供高质量输出功率而设计。由于LM4861无需输出耦合电容、自举电容或缓冲网络，因此非常适合低功耗便携式系统。该器件具有外部可控的低功耗关断模式以及内部热关断保护机制。单位增益稳定的LM4861可通过外部增益设置电阻配置差分增益，最高可达10，而无需使用外部补偿元件。通过适当的补偿，可以实现更高的增益。

商品特性

无需输出耦合电容、自举电容或缓冲电路
采用小外形封装
兼容个人电脑电源
具备热关断保护电路
单位增益稳定
支持外部增益配置

应用领域

个人电脑
便携式消费电子产品
自供电扬声器
玩具与游戏

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	扬声器通道数	单声道
	输出功率	1.1W×1@8Ω
	总谐波失真+噪声(THD+N)	0.72%
	静态电流(Iq)	6.5mA
	信噪比	-

	属性	参数值
	电源纹波抑制比(PSRR)	65dB
	效率	-
	输入通道数	-
	功能特性	ESD保护；模拟电压增益；使能/关断功能
	工作电压	2.5V~5.5V
	工作温度	-40℃~+85℃
