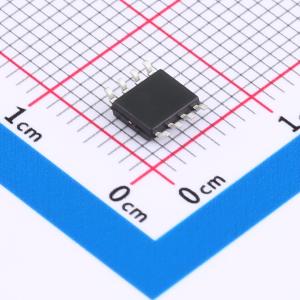

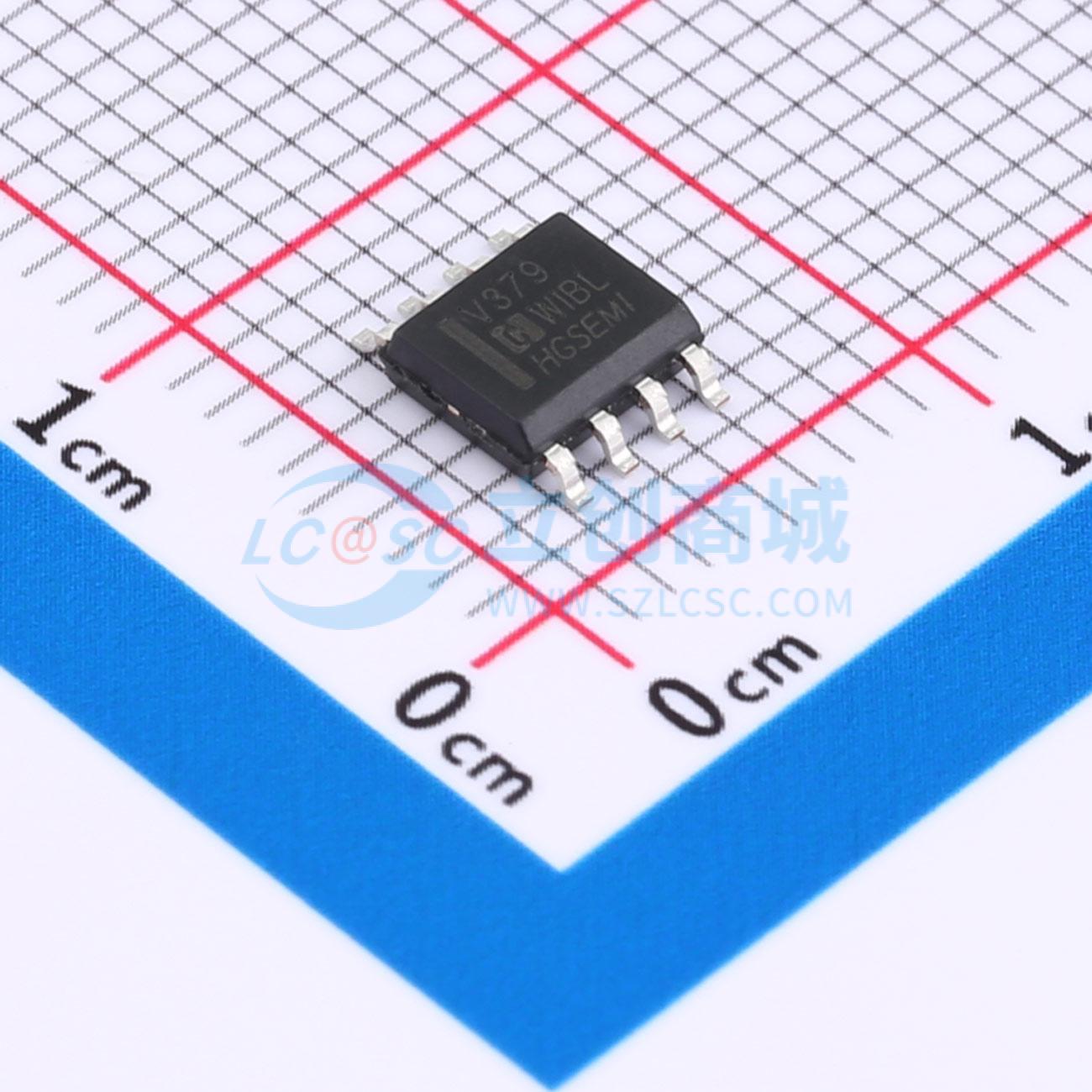

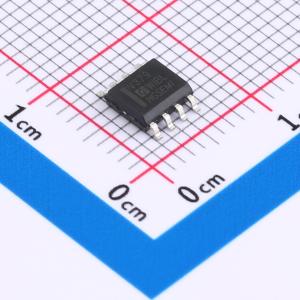

温馨提醒：图片仅供参考，商品以实物为准

TLV379M/TR

带射频滤波器的600nA、100KHz非单位增益、轨到轨输入输出CMOS运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 600nA 100KHZ Non-Unity Gain CMOS Rail-to-Rail IO Opamp with RF Filter
品牌名称: HGSEMI(华冠)
商品型号: TLV379M/TR
商品编号: C47411549
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.26916克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	100kHz
	输入失调电压(Vos)	3mV
	输入失调电压温漂(Vos TC)	2.5uV/℃
	压摆率(SR)	40V/ms
	输入偏置电流(Ib)	1pA
	输入失调电流(Ios)	1pA

	属性	参数值
	输入电压噪声密度(eN)	-
	共模抑制比(CMRR)	76dB
	静态电流(Iq)	600nA
	输出电流	20mA
	工作温度	-40℃~+125℃
	单电源电压	1.4V~5.5V
	双电源电压(Vee~Vcc)	-2.75V~-700mV；700mV~2.75V
	功能特性	去补偿稳定；EMI滤波/RF抑制

商品概述

TLV379系列具有100kHz的高增益带宽积、40V/ms的压摆率，在增益≥10时保持稳定，在5V电源下每个放大器的静态电流为600nA。该系列旨在为低电压和低噪声系统提供性能，能够驱动重负载实现轨到轨输出摆幅。其输入共模电压范围包含地电位，最大输入失调电压为3mV。该系列的工作温度范围为扩展工业级（-40°C ~ +125°C），电源电压范围为1.4V ~ 5.5V。TLV379单通道型号提供绿色SOT-23-5、SOP-8和MSOP-8封装。TLV2379双通道型号提供绿色SOP-8和MSOP-8封装。TLV4379四通道型号提供绿色TSSOP-14封装。

商品特性

单电源工作，范围+1.4V ~ +5.5V
轨到轨输入/输出
增益带宽积：100kHz（典型值）
低输入偏置电流：1pA（典型值）
低失调电压：3mV（最大值）
在增益≥10时保持稳定
静态电流：每个放大器600nA（典型值）
工作温度：-40°C ~ +125°C
内置射频抗电磁干扰滤波器
小尺寸封装

应用领域

ASIC输入或输出放大器
传感器接口
医疗通信
烟雾探测器
音频输出
压电换能器放大器
医疗仪器
便携式系统
