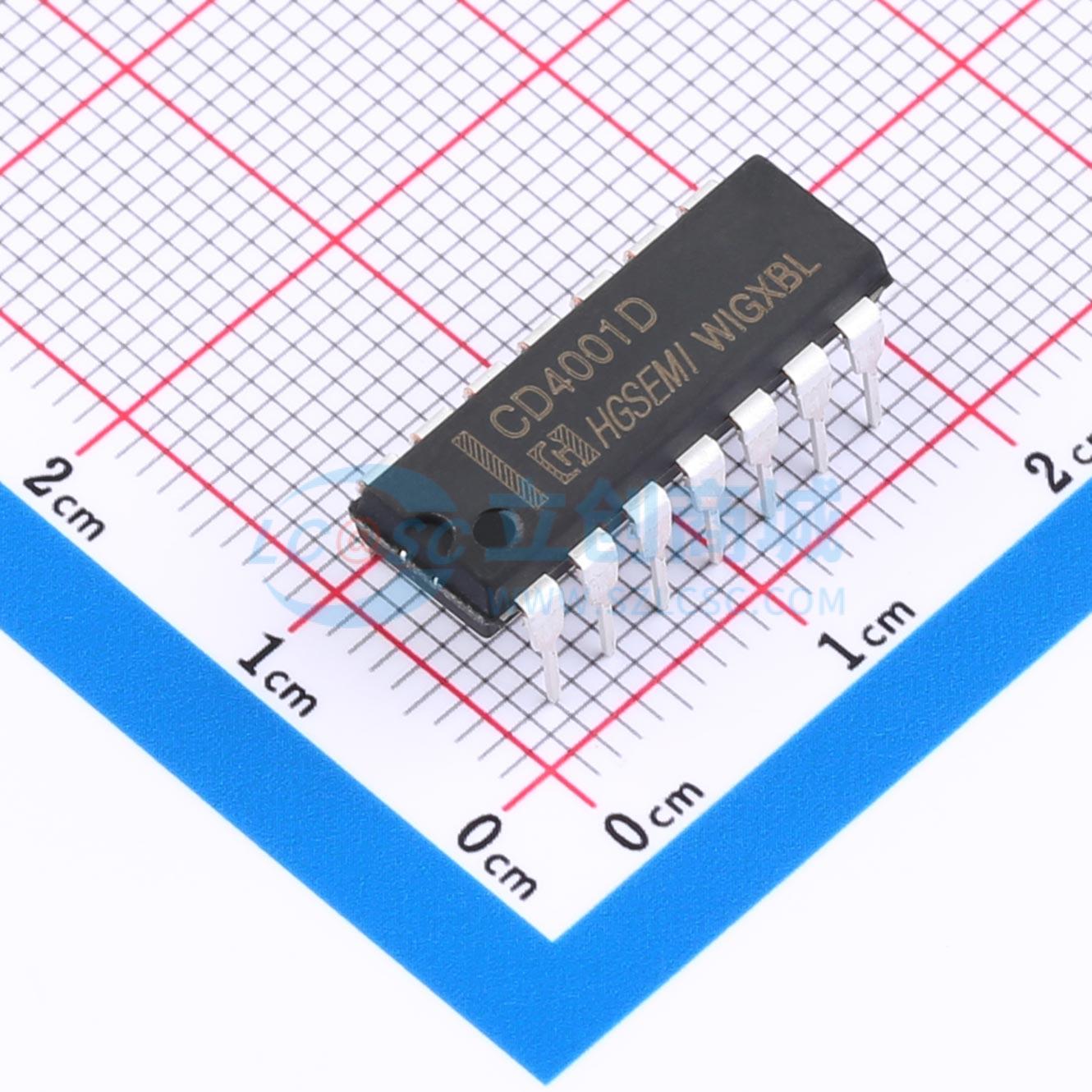

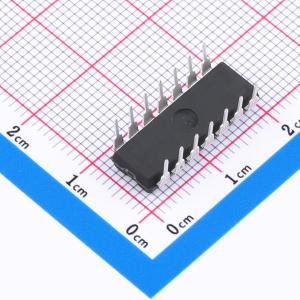

温馨提醒：图片仅供参考，商品以实物为准

CD4001DN

四路2输入或非门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 四路 2 输入或非门 CD4001D是单片宽电压范围CMOS集成电路，因此具有低功耗、抗干扰和使用灵活性强的优点。它具有对称的源和漏电流驱动能力，符合CD4000系列输出驱动器标准。这些驱动器也可以将输出缓冲，供给较高的增益，提高转换性能。
品牌名称: HGSEMI(华冠)
商品型号: CD4001DN
商品编号: C47411551
商品封装: DIP-14
包装方式: 管装
商品毛重: 1.7377克(g)

商品参数

	属性	参数值
	输入低电平(VIL)	1.5V；3V；4V
	输出高电平(VOH)	5V；15V；10V
	输出低电平(VOL)	50mV
	系列	4000系列
	传播延迟(tpd)	90ns@15V,50pF
	工作温度	-40℃~+85℃
	每门输入数量	2
	功能特性	-

商品概述

CD4001D是一款单片宽电压范围CMOS集成电路，具备低功耗、高抗干扰能力和使用灵活的优点。该器件提供对称的源电流和漏电流驱动能力，符合CD4000系列输出驱动器标准。这些驱动器也可用于输出缓冲，以提供更高的增益并改善转换性能。在VDD和VSS引脚之间集成了二极管，用于保护所有输入端免受静电放电影响。

商品特性

宽工作电压范围：3V ~ 15V
输入电平与LSTTL兼容
提供5V、10V和15V三档参数
具备对称输出驱动能力
最大输入电流：1μA（在15V电压及全温度范围内）
工作温度范围：-40℃ ~ +85℃
封装形式：DIP-14、SOP-14、TSSOP-14

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑门
	逻辑类型	或非门
	门电路数量	4
	工作电压	3V~15V
	静态电流(Iq)	1uA
	灌电流(IOL)	6.8mA
	拉电流(IOH)	6.8mA
	输入高电平(VIH)	7V；11V；3.5V
