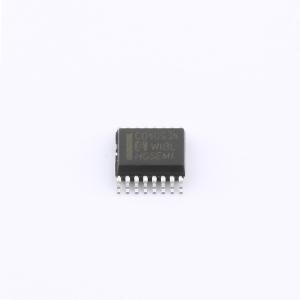

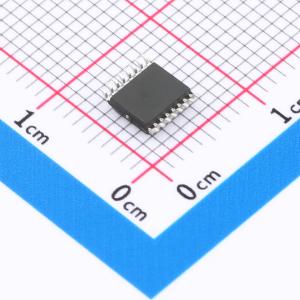

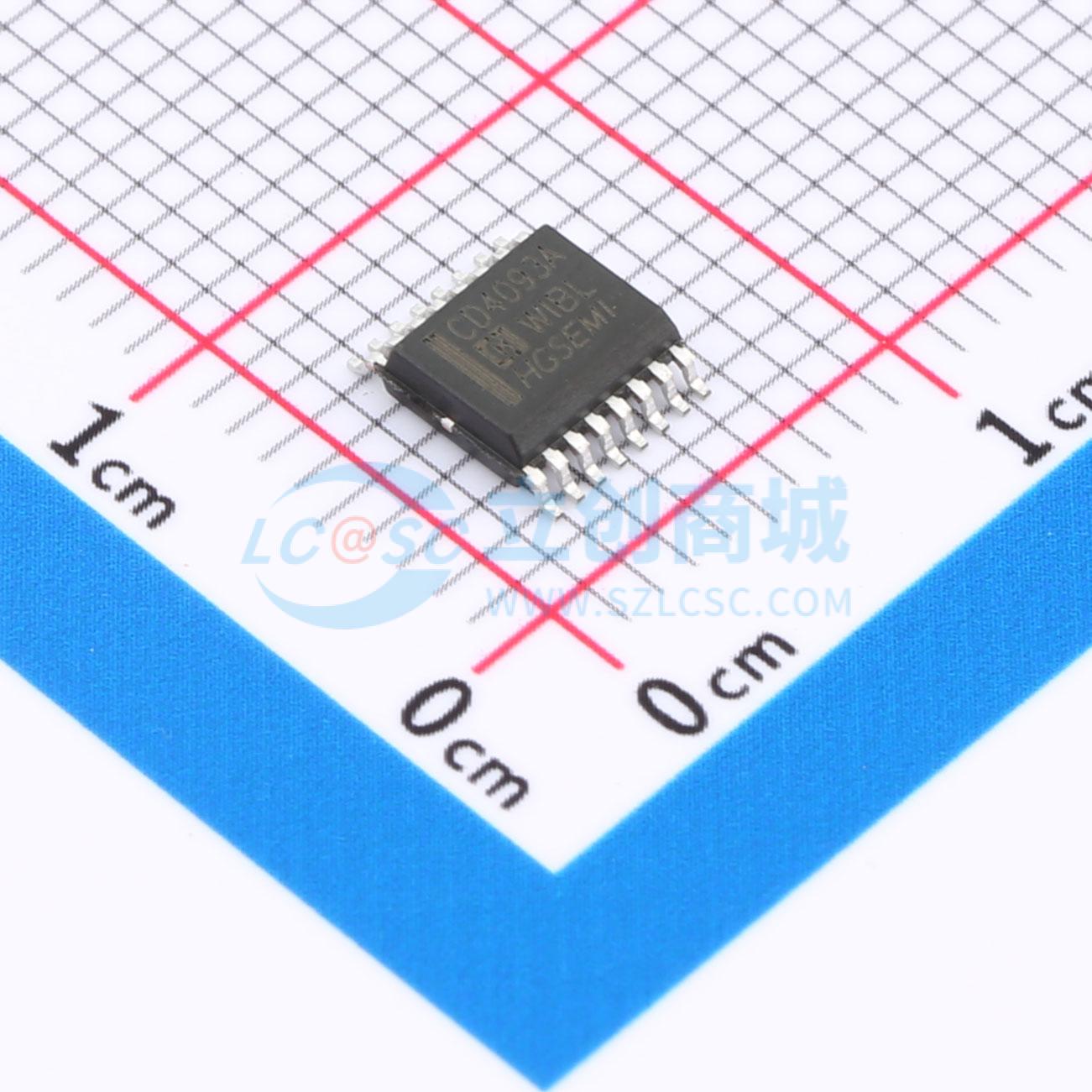

CD4093AMS/TR

四路2输入施密特触发与非门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 四路 2 输入施密特触发与非门
品牌名称: HGSEMI(华冠)
商品型号: CD4093AMS/TR
商品编号: C47411553
商品封装: QSOP-16
包装方式: 编带
商品毛重: 0.27876克(g)

商品参数

	属性	参数值
	输出高电平(VOH)	4.95V~5V；9.95V~10V；14.95V~15V
	输出低电平(VOL)	50mV
	系列	CD4
	传播延迟(tpd)	130ns@15V,50pF
	工作温度	-40℃~+85℃
	每门输入数量	2
	功能特性	-
	输入类型	施密特触发器
	输出类型	-

商品概述

该器件是一款四路2输入施密特触发与非门，每个门的两个输入端均集成施密特触发器。其正向阈值电压(V_T+)与负向阈值电压(V_T-)存在差异，两者之间的差值定义为迟滞电压(V_H)。使用时，必须将所有未使用的输入端连接到V_DD、V_SS或其他输入端。提供SOP-14、TSSOP-14、DIP-14、QSOP-16和QFN-16封装形式。

商品特性

宽工作电压范围：3~15V
施密特触发器输入
全静态工作
提供5V、10V和15V参数额定值
标准对称输出特性

应用领域

脉波整形器
高噪声环境系统
单稳多谐振荡器
非稳多谐振荡器
与非逻辑门

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑门
	逻辑类型	与非门
	门电路数量	4
	工作电压	3V~15V
	静态电流(Iq)	100nA
	灌电流(IOL)	22mA
	拉电流(IOH)	20mA
	输入高电平(VIH)	-
	输入低电平(VIL)	-
