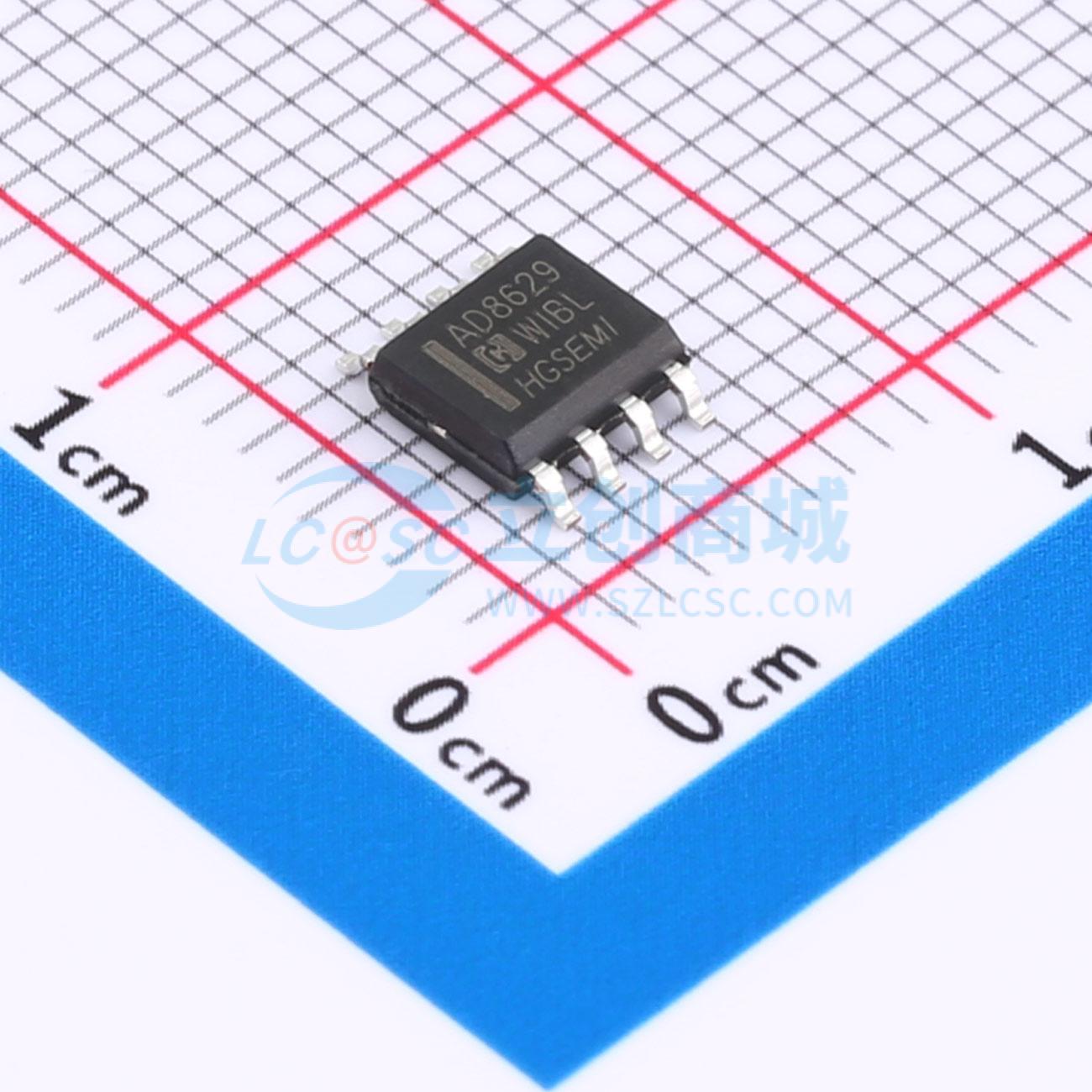

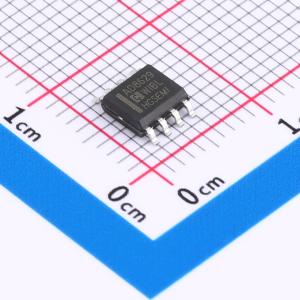

温馨提醒：图片仅供参考，商品以实物为准

AD8629M/TR

具备射频滤波器的4.5MHz零漂移、轨到轨输入输出CMOS运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 4.5MHz Zero-Drift CMOS Rail-to-Rail IO Opamp with RF Filter
品牌名称: HGSEMI(华冠)
商品型号: AD8629M/TR
商品编号: C47411543
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.26876克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	1
	单电源电压	1.8V~5.5V
	双电源电压(Vee~Vcc)	900mV~2.75V；-2.75V~-900mV
	输入失调电压(Vos)	1uV
	输入失调电压温漂(Vos TC)	10nV/℃
	增益带宽积(GBW)	4.5MHz
	轨到轨	轨到轨输入,轨到轨输出
	压摆率(SR)	2.5V/us

	属性	参数值
	共模抑制比(CMRR)	110dB
	输入电压噪声密度(eN)	30nV/√Hz@1kHz
	输入偏置电流(Ib)	20pA
	静态电流(Iq)	550uA
	输出电流	30mA
	输入失调电流(Ios)	10pA
	工作温度	-45℃~+125℃
	功能特性	EMI滤波/RF抑制；零漂移/自动稳零

商品概述

该系列放大器为单/双/四路电源、微功耗、零漂移CMOS运算放大器，提供4.5MHz带宽、轨到轨输入和输出，以及1.8V至5.5V的单电源工作电压。采用斩波稳定技术，提供极低的失调电压（最大值小于30µV）和接近零的温漂。每个放大器550µA的低静态电源电流和20pA的极低输入偏置电流，使其成为低失调、低功耗和高阻抗应用的理想选择。该系列在不产生与传统互补输入级相关的交越失真的情况下，提供了出色的共模抑制比。这种设计使得在驱动模数转换器时具有卓越的性能，且不会降低差分线性度。AD8628采用SOT23-5、SC70-5和SOP-8封装。AD8629采用MSOP-8、DFN-8和SOP-8封装。AD8630四路放大器采用环保SOP-14、TSSOP-14和QFN-16封装。在所有电源电压下，-45°C至+125°C的扩展工作温度范围提供了额外的设计灵活性。

商品特性

单电源工作电压范围：+1.8V ~ +5.5V
轨到轨输入/输出
增益带宽积：4.5MHz (典型值@25°C)
低输入偏置电流：20pA (典型值@25°C)
低失调电压：30µV (最大值@25°C)
静态电流：每放大器550µA (典型值)
工作温度范围：-45°C ~ +125°C
零漂移：0.01µV/°C (典型值)
内置射频抗电磁干扰滤波器
小尺寸封装

应用领域

传感器应用
温度测量
电子秤
手持测试设备
电池供电仪器
