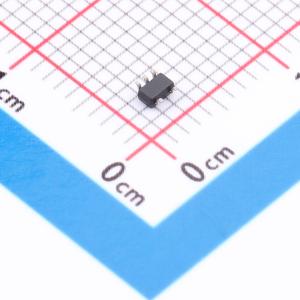

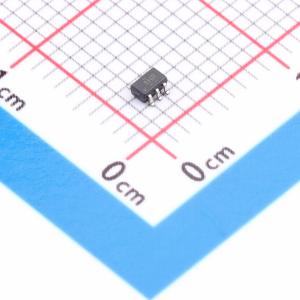

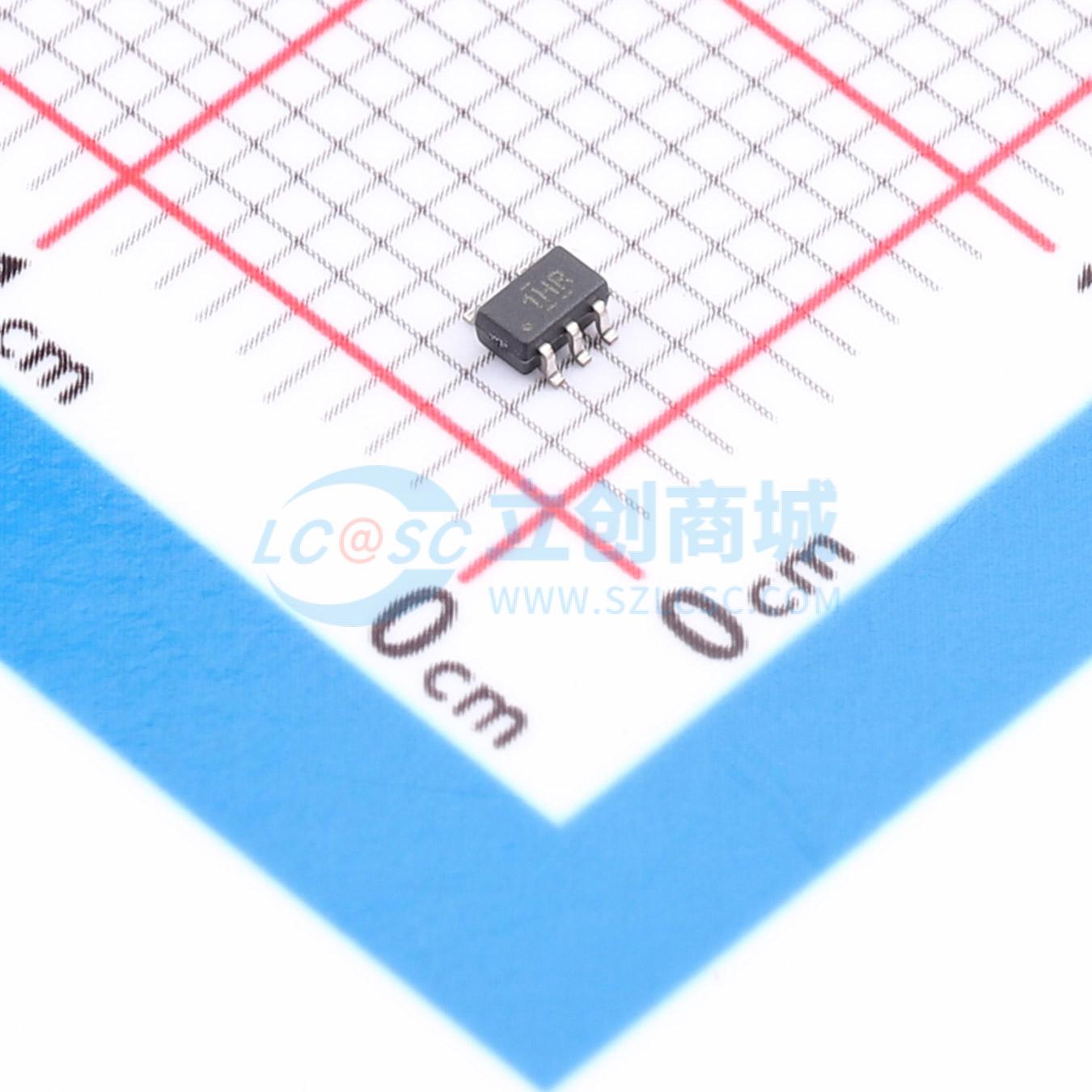

INA280A3IDCKT

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: INA280 采用小型 (SC-70) 封装的 2.7V 至 120V、1.1MHz 超精密电流检测放大器
品牌名称: TI(德州仪器)
商品型号: INA280A3IDCKT
商品编号: C4370959
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

商品概述

INA280是一款采用小型(SC-70)封装的2.7V 至 120V、1.1MHz高精度电流检测放大器，可在2.7V 至 120V的宽共模范围内测量分流电阻器上的压降。它采用节省空间的SC-70封装，PCB的空间占用仅为2.0mm × 2.1mm。该器件在超低失调电压、小增益误差和高直流CMRR等特性的综合作用下，可实现精确的电流测量。INA280凭借1.1MHz（增益为20V/V）的高带宽和85dB（50kHz时）的交流CMRR，不仅适用于直流电流测量，还适用于高速应用（例如，快速过流保护）。INA280由2.7V 至 20V单电源供电，消耗的电源电流为370µA（典型值）。INA280器件具有五种增益选项:20V/V、50V/V、100V/V、200V/V 和 500V/V。INA280的低失调电压和低温漂可在工作温度范围（−40℃ 至 +125℃）内实现精确电流检测。

商品特性

支持宽共模电压，工作电压范围为2.7V 至 120V，可承受电压范围为-20V 至 +122V
出色的共模抑制比 (CMRR)，直流最小值为120dB，50kHz时交流为85dB
增益误差最大为±0.5%，增益漂移最大为±20ppm/℃
失调电压最大为±150µV，失调温漂最大为±1µV/℃
提供多种可用增益选项:INA280A1:20V/V、INA280A2:50V/V、INA280A3:100V/V、INA280A4:200V/V、INA280A5:500V/V
高带宽:1.1MHz
压摆率:2V/µs
静态电流:370µA

应用领域

有源天线系统mMIMO (AAS)
宏远程无线电单元 (RRU)
48V 机架式服务器
48V 商用网络和服务器电源
测试和测量

	属性	参数值
	商品目录	电流感应放大器
	放大器数	1

	属性	参数值
	工作温度	-40℃~+125℃
	功能特性	模拟输出接口；高边检测
