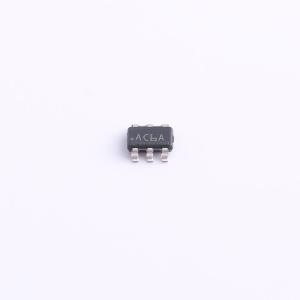

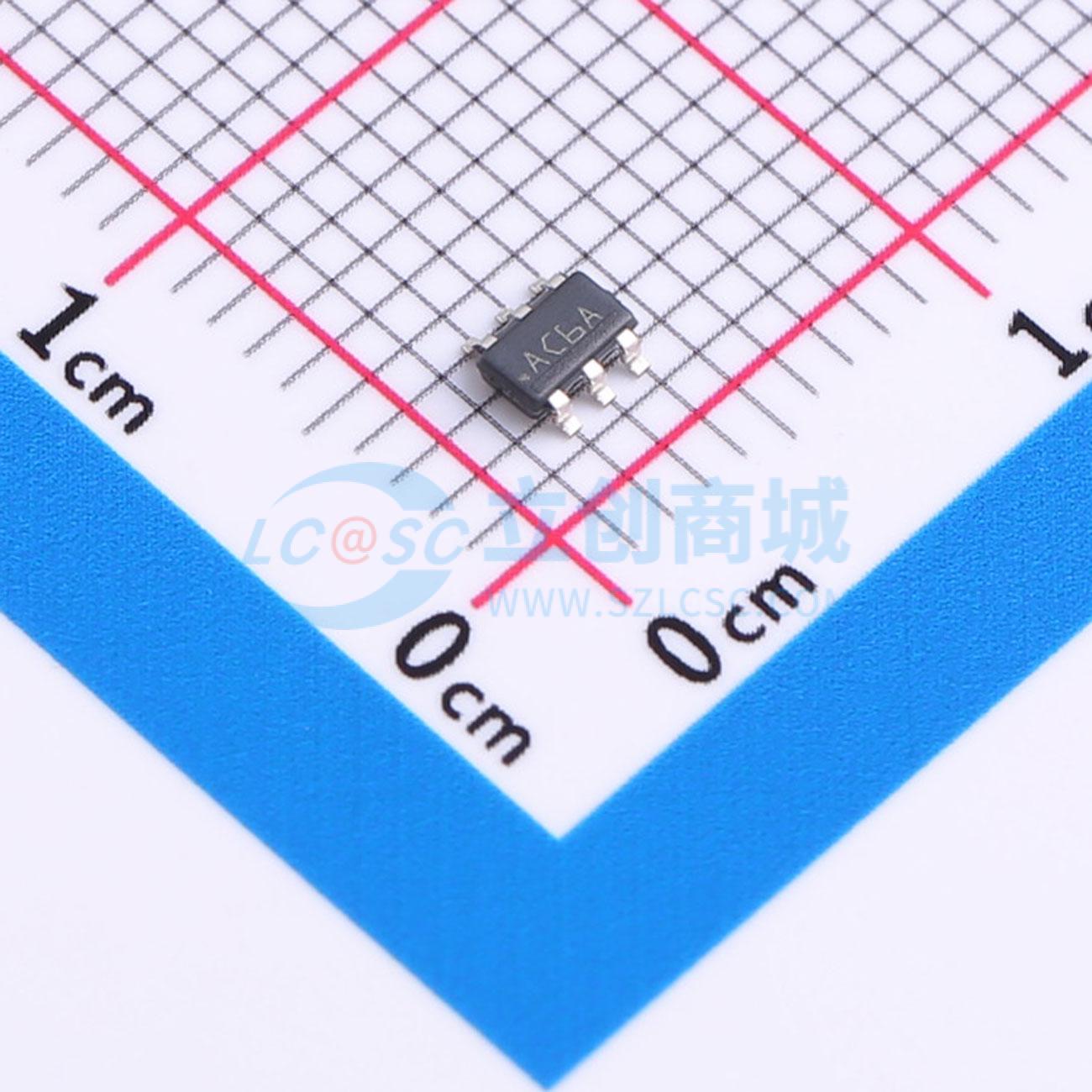

LMP8640MKE-F
LMP8640MKE-F
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是精密电流检测放大器，可在 2.7V 至 12V 的电源电压范围内，在高输入共模电压下检测检测电阻两端的小差分电压。接受共模电压范围为 -2V 至 42V 的输入信号，有三种不同的固定增益 20V/V、50V/V、100V/V，确保增益精度低至 0.25%。输出经过缓冲，以提供低输出阻抗。适用于直流或电池供电系统中的电流检测和监测，在不同温度下具有出色的交流和直流规格，并将电流检测环路中的误差降至最低。适用于工业、汽车和消费应用，采用 TSOT-6 封装。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMP8640MKE-F
- 商品编号
- C4371042
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -2V~42V | |
| 增益 | 50V/V | |
| 带宽 | 450kHz | |
| 输入偏置电流(Ib) | 12uA | |
| 输入失调电压(Vos) | 900uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | -6V~+6V | |
| 最大电源宽度(Vdd-Vss) | 13.2V | |
| 单电源 | 2.7V~12V | |
| 静态电流(Iq) | 420uA | |
| 输入失调电压温漂(Vos TC) | 2.6uV/℃ | |
| 压摆率(SR) | 1.4V/us | |
| 共模抑制比(CMRR) | 103dB | |
| 噪声密度(eN) | 117nV/√Hz@10kHz |
商品概述
LMP8640和LMP8640HV是精密电流检测放大器，可在2.7V至12V的电源电压范围内，在高输入共模电压下检测检测电阻两端的小差分电压。 LMP8640可接受共模电压范围为 -2V至42V的输入信号，而LMP8640HV可接受共模电压范围为 -2V至76V的输入信号。LMP8640和LMP8640HV具有固定增益，适用于对温度精度有要求的应用。LMP8640和LMP8640HV有20V/V、50V/V、100V/V三种不同的固定增益，确保增益精度低至0.25%。输出经过缓冲以提供低输出阻抗。这款高端电流检测放大器非常适合在直流或电池供电系统中检测和监控电流，在不同温度下具有出色的交流和直流特性，并将电流检测环路中的误差降至最低。LMP8640和LMP8640HV是工业、汽车和消费应用的理想选择，采用TSOT - 6封装。
商品特性
- 高共模电压范围 — LMP8640 -2V至42V — LMP8640HV -2V至76V
- 电源电压范围2.7V至12V
- 增益选项20V/V；50V/V；100V/V
- 最大增益误差0.25%
- 低失调电压900μV
- 输入偏置电流13μA
- 电源抑制比85dB
- 共模抑制比（2.1V至42V）103dB
- 温度范围 -40°C至125°C
- 6引脚TSOT封装
应用领域
- 高端电流检测
- 车辆电流测量
- 电机控制
- 电池监控
- 远程传感
- 电源管理
