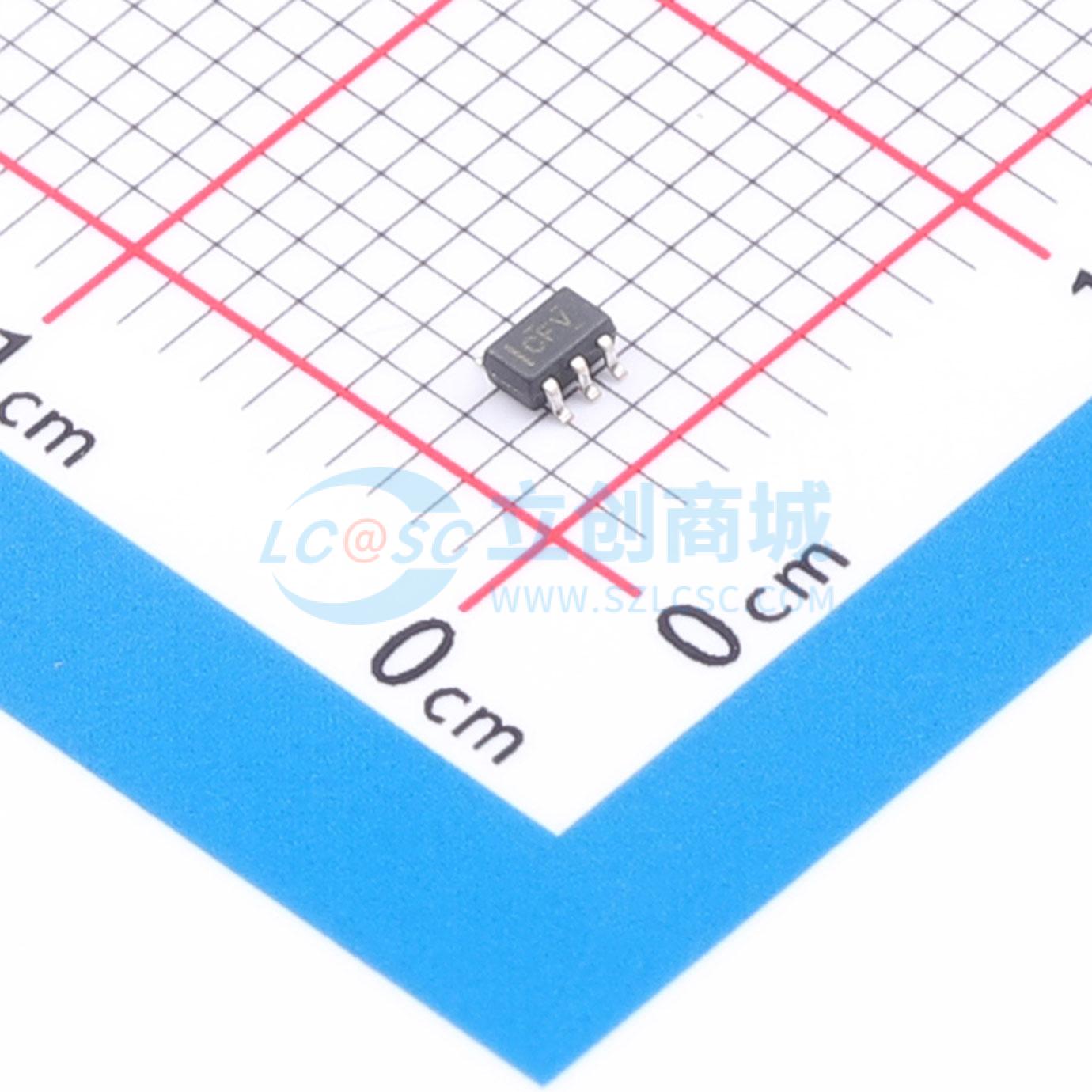

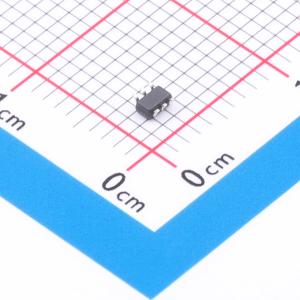

INA214AIDCKRG4
电压输出、高低侧测量、双向、零漂移系列电流分流监测器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA214AIDCKRG4
- 商品编号
- C4370993
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 共模电压 | -300mV~26V | |
| 增益 | 100V/V | |
| 带宽(-3db) | 30kHz | |
| 输入偏置电流(Ib) | 28uA | |
| 输入失调电压(Vos) | 60uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | ±26V | |
| 单电源电压 | 2.7V~26V | |
| 静态电流(Iq) | 65uA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 压摆率(SR) | 0.4V/us | |
| 共模抑制比(CMRR) | 140dB | |
| 功能特性 | 模拟输出接口；双向检测；输入滤波器；高边检测；低边检测；零漂移/自动稳零；可编程输出基准电平 |
商品概述
INA21x是电压输出型电流分流监视器（也称为电流检测放大器），通常用于过流保护、系统优化的精密电流测量，或用于闭环反馈电路。该系列器件可检测共模电压范围为-0.3V 至 26V下的分流电阻压降，该特性独立于电源电压。该系列提供六种固定增益:50 V/V、75 V/V、100 V/V、200 V/V、500 V/V或1000 V/V。零漂移架构的低失调电压使得即使分流电阻满量程压降低至10mV也可实现电流检测。这些器件采用单2.7V 至 26V电源供电，电源电流最大为100 μA。所有型号均在扩展工作温度范围（-40℃ 至 +125℃）下额定，提供SC70和UQFN封装。
商品特性
- 共模输入范围为-0.3V 至 26V
- 最大失调电压±35μV（INA210），可支持满量程分流压降低至10mV
- 超温范围内最大增益误差:C版本±0.5%；A版本和B版本±1%
- 最大失调漂移0.5μV/℃
- 最大增益漂移10ppm/℃
- 提供多种增益可选:INA210为200 V/V，INA211为500 V/V，INA212为1000 V/V，INA213为50 V/V，INA214为100 V/V，INA215为75 V/V
- 最大静态电流100μA
- 所有型号均提供SC70和薄型UQFN封装
应用领域
- 笔记本电脑
- 手机
- 电信设备
- 电源管理
- 电池充电器
