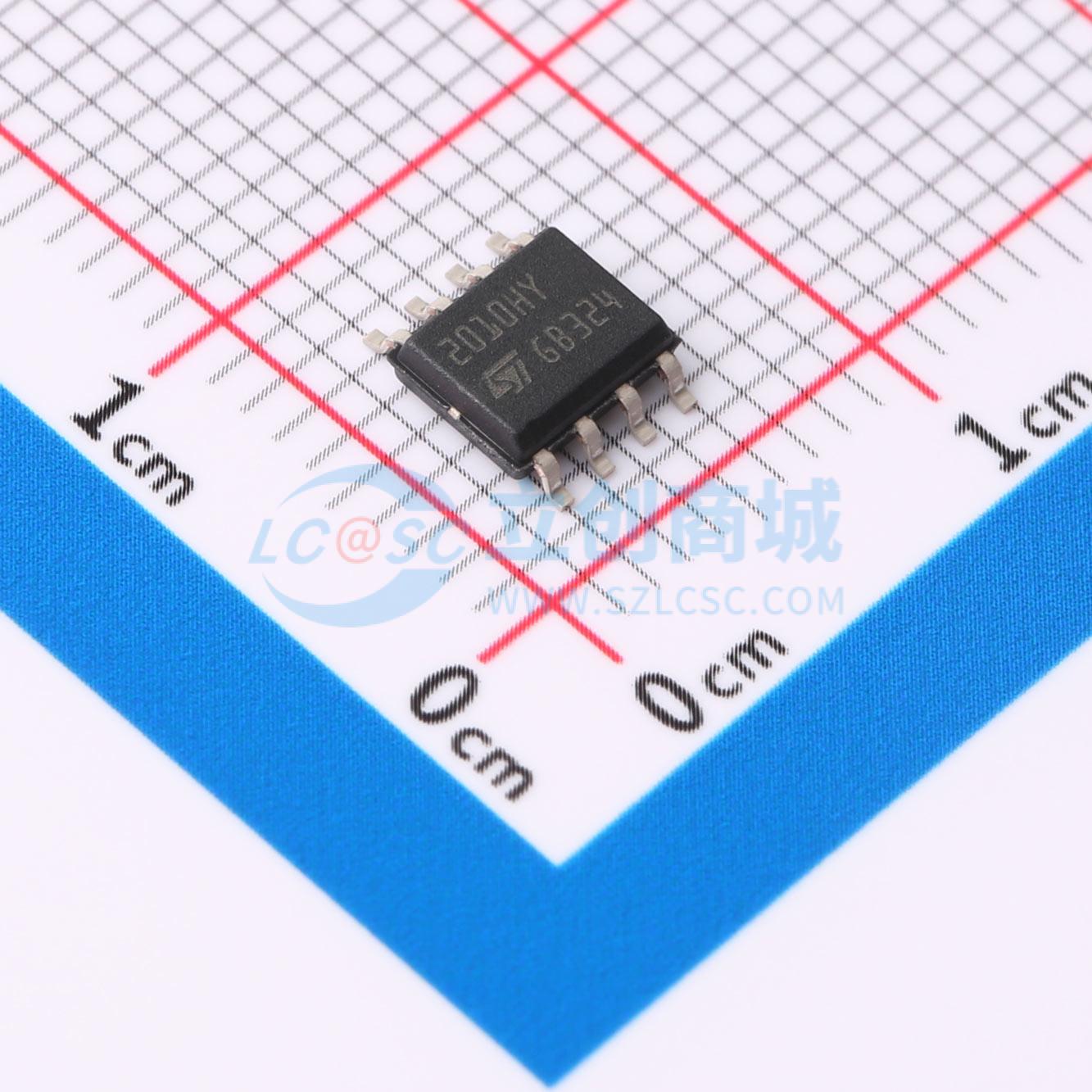

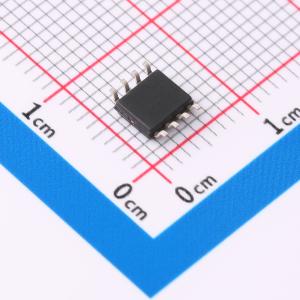

TSC2010HYDT
高精度双向电流检测放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高温、高压精密双向电流感应放大器
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSC2010HYDT
- 商品编号
- C4370994
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.98克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -20V~70V | |
| 增益 | 20V/V | |
| 带宽 | 750kHz | |
| 输入偏置电流(Ib) | 350uA | |
| 输入失调电压(Vos) | 200uV | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | -7V~+7V | |
| 单电源 | 2.7V~5.5V | |
| 静态电流(Iq) | 1.5mA | |
| 输出电流 | 20mA | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 7.5V/us | |
| 共模抑制比(CMRR) | 115dB | |
| 噪声密度(eN) | 37nV/√Hz@1kHz |
商品概述
TSC2010H、TSC2011H和TSC2012H是精密双向电流检测放大器。无论电源电压如何，它们都能通过一个分流电阻在 -20 至 +70 V 的宽共模电压范围内检测电流。TSC2010H 的放大器增益为 20 V/V，TSC2011H 为 60 V/V，TSC2012H 为 100 V/V。 它们能够检测低至 10 mV 满量程的极低压降电压，从而将测量误差降至最低。 TSC2010H、TSC2011H 和 TSC2012H 还可用于其他功能，如精密电流测量、过流保护、电流监测和反馈回路。 该器件可在 2.7 至 5.5 V 的宽电源电压范围和 -40 至 150 °C 的工业温度范围内完全正常工作。
商品特性
- 宽共模电压：-20 至 70 V
- 失调电压：最大 ±200 μV
- 电源电压：2.7 至 5.5 V
- 不同增益可选：TSC2010H：20 V/V；TSC2011H：60 V/V；TSC2012H：100 V/V
- 增益误差：最大 0.3%
- 失调漂移：最大 5 μV/°C
- 静态电流：关断模式下为 20 μA
- SO8 封装
- 温度范围：-40 至 +150 °C
应用领域
- 高端电流检测
- 低端电流检测
- 工业过程控制
- 电机控制
- 螺线管控制
