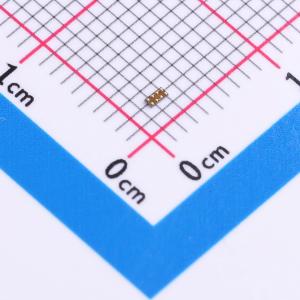

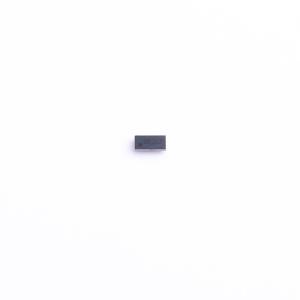

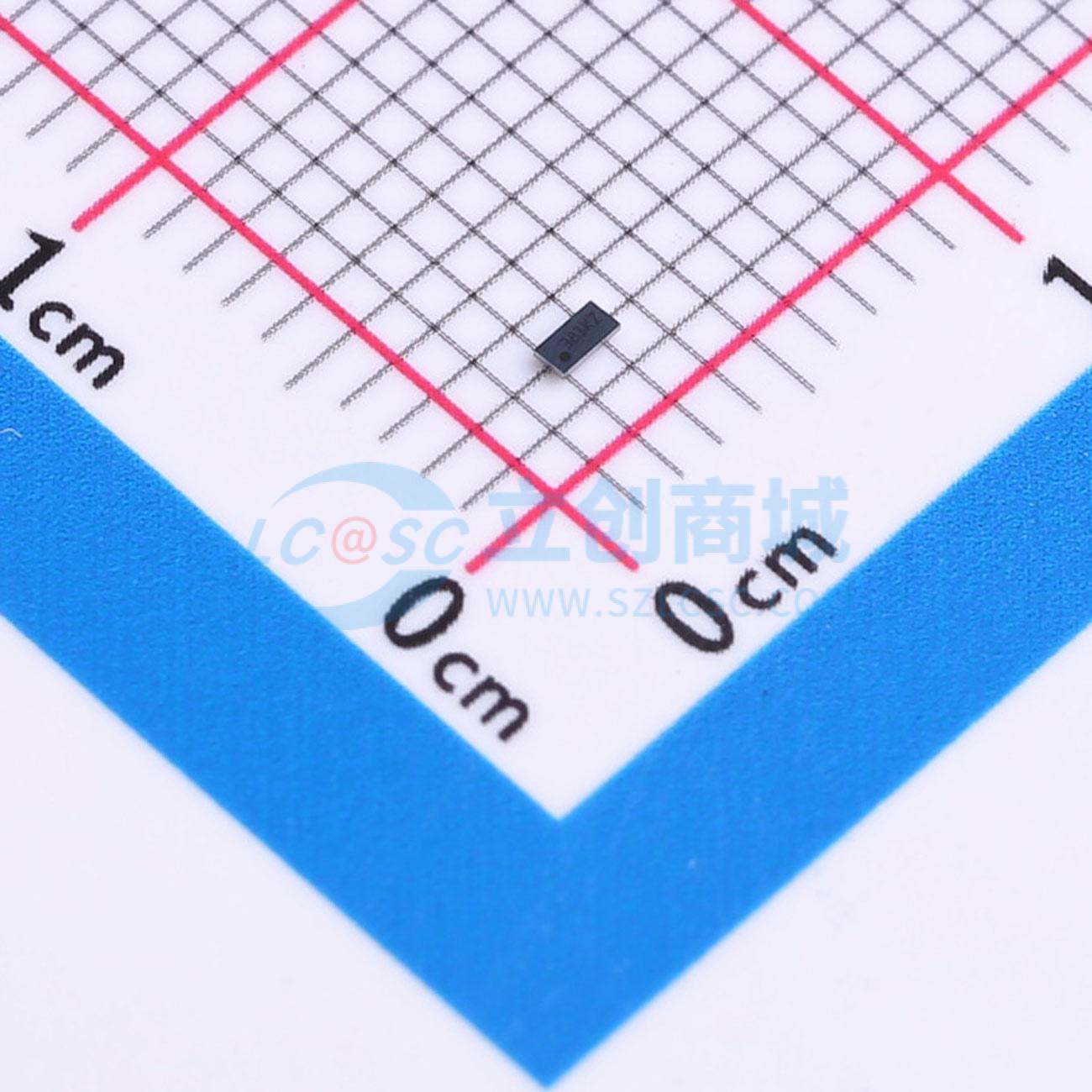

INA236AIYBJR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA236 采用 WCSP 封装、具有警报功能的 48V、16 位、超精密 I2C 输出数字功率监测器
品牌名称: TI(德州仪器)
商品型号: INA236AIYBJR
商品编号: C4371025
商品封装: DSBGA-8(0.7x1.5)
包装方式: 编带
商品毛重: 0.012克(g)

商品参数

商品概述

INA236是一款16位数字电流监测器，具有兼容I2C/SMBus的接口，并可与1.2V、1.8V、3.3V和5.0V等广泛的数字总线电压兼容。该器件可监测外部检测电阻上的电压，并报告电流、总线电压和功率值。 INA236具有可编程ADC转换时间和均值计算功能。该器件还具有可编程校准值，与内部乘法器结合使用时，可直接读取电流值（单位为安培）和功率值（单位为瓦特）。该器件可监测IN-引脚上的总线电压，并可以在过流和欠流情况以及过压和欠压情况下发出警报。由于在电流测量模式下具有高输入阻抗，因此可以使用所需的更大电流检测电阻来测量小值系统电流。 INA236可针对独立于电源电压的 - 0.3V至48V的共模总线电压检测电流。该器件由一个1.7V至5.5V的单电源供电，在正常运行条件下消耗300μA的电源电流（典型值）。可以将该器件置于低功耗待机模式，该模式下的典型工作电流为2.2μA。

商品特性

高侧或低侧电流检测
由1.7V至5.5V电源供电运行
报告电流、电压和功率
可编程满标量程：20mV/80mV
输入共模范围： - 0.3V至48V
电流监控精度：
16位ADC分辨率
0.1%增益误差（最大值）
5uV失调电压（最大值）
低输入偏置电流：10nA（最大值）
可配置均值计算选项
通用呼叫寻址可在器件之间实现转换同步
过流和欠流事件的警报限值
兼容I2C、SMBus接口的1.2V电压
两个器件地址选项，具有4个引脚可选地址
DSBGA - 8封装（0.745mm×1.508mm）
SOT23 - 8封装
工作温度： - 40℃和 + 125℃

应用领域

手机
智能扬声器
可穿戴设备
电池充电器
电源管理
电池监控器和平衡器
机架式服务器

	属性	参数值
	商品目录	电流感应放大器
	共模电压	-300mV~48V
	输入偏置电流(Ib)	100pA
	输入失调电压(Vos)	1uV
	工作温度	-40℃~+125℃

	属性	参数值
	差分电压	±26V
	单电源	1.7V~5.5V
	静态电流(Iq)	300uA
	输入失调电压温漂(Vos TC)	25nV/℃
	共模抑制比(CMRR)	150dB
